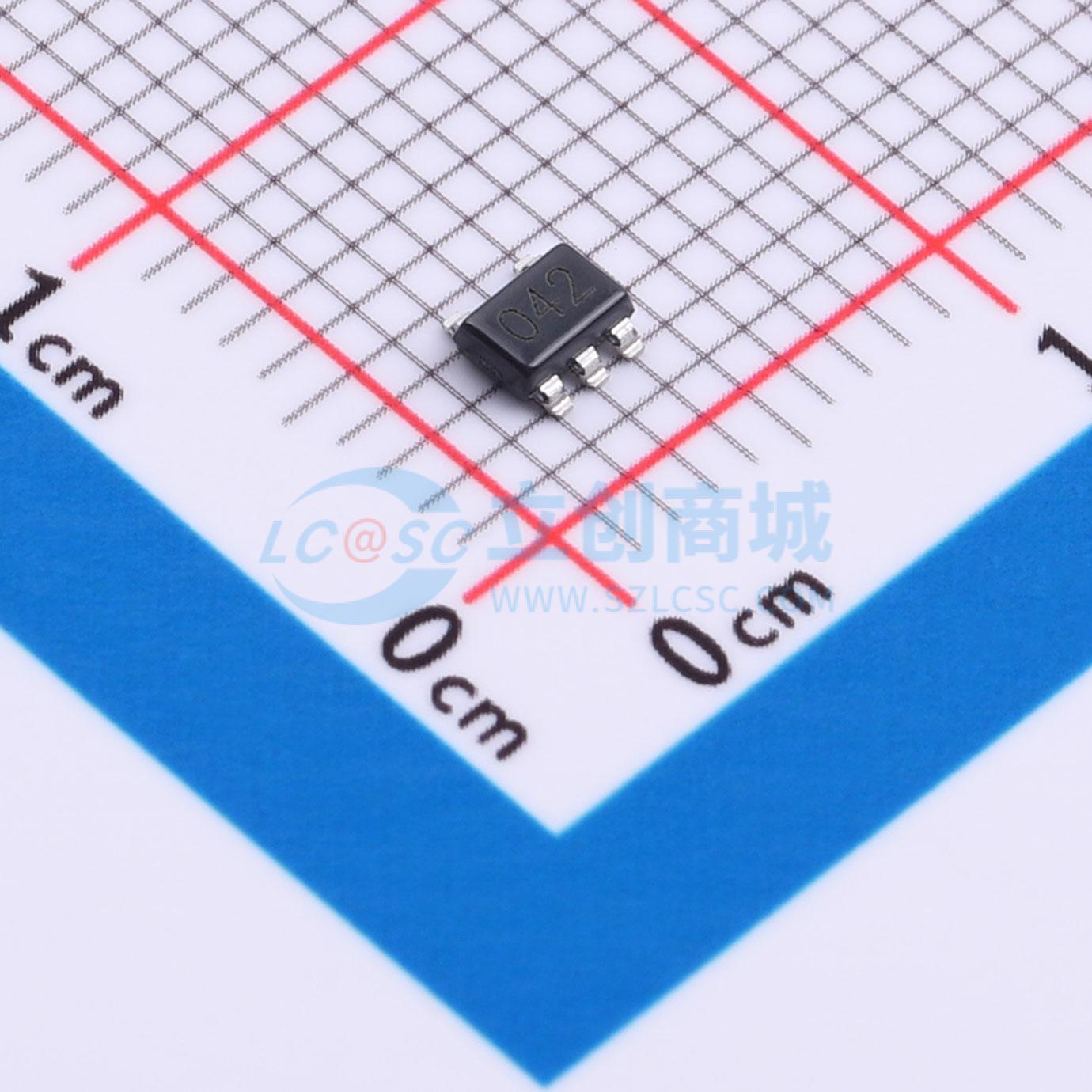

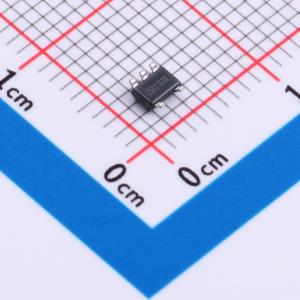

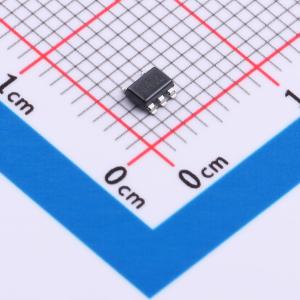

温馨提醒：图片仅供参考，商品以实物为准
ACS37042KLHBLT-010B3
AEC-Q100认证的霍尔效应电流传感器，采用5引脚SOT23-W封装，适用于成本优化和分流器替代应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS37042KLHBLT-010B3
- 商品编号
- C45176726
- 商品封装
- SOT-23W
- 包装方式
- 编带
- 商品毛重
- 0.324克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±10A | |
| 工作电压 | 3V~3.6V | |
| 隔离电压(Vrms) | 1.767kVrms | |
| 灵敏度 | 132mV/A | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 125kHz | |
| 电流端电阻 | 1.6mΩ | |
| 响应时间(tr) | 3us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 双向检测；上电复位 |
商品概述
ACS37041/2是一款小型、集成式电流传感器，适用于成本优化型应用。其电压输出与待测电流实现电气隔离。电流导体的电阻低至1.6 mΩ，非常适合低功耗约束条件。ACS37041具备100 VRMS的功能工作电压，而ACS37042则具备285 VRMS的基本工作电压。该器件提供5V和3.3V两种供电电压选项，使其能够适用于多种应用。其灵敏度误差在温度范围内小于±3.5%，能够双向检测高达30A的电流，且封装尺寸与五引脚SOT23-W电流检测放大器相同，无需分流电阻。该器件为无铅（Pb）器件，采用100%雾锡镀层，与标准无铅印刷电路板组装工艺兼容。
商品特性
- 自包含的无分流电阻电流检测，无需外部检测电阻；单封装解决方案
- 低欧姆损耗，LH封装的导体电阻为1.6 mΩ
- 差分检测，抗外部磁场干扰
- 小尺寸五引脚小外形晶体管（SOT23-W）封装（后缀LH）
- 150 kHz模拟输出，响应速度快
- 固有的电气隔离
- 100 VRMS功能隔离（仅ACS37041）
- UL认证的285 VRMS基本工作电压（仅ACS37042，待定）
- 在温度范围内总误差小于±5%
- 3.3V和5V供电电压选项
- 非比例输出
- 双向电流检测，高达30 A
- 宽工作温度范围，-40℃ ~ 125℃
- AEC-Q100 Grade 1 汽车级认证
应用领域
- 工业电机驱动器
- 清洁能源组串式逆变器
- 清洁能源微型逆变器
- 个人出行工具
