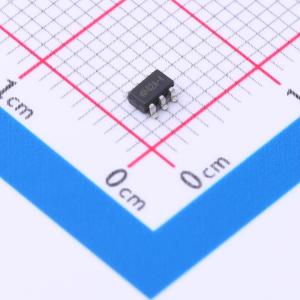

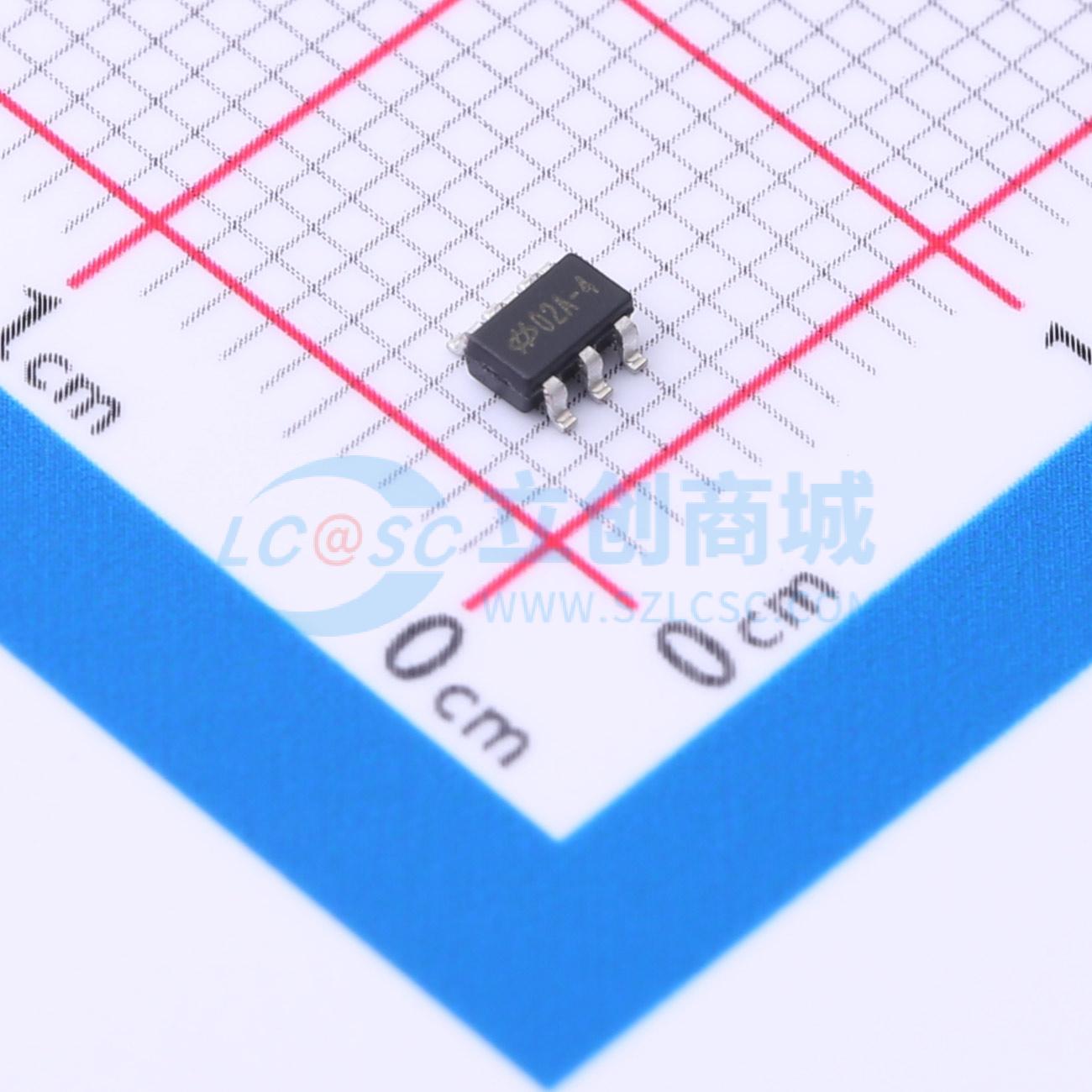

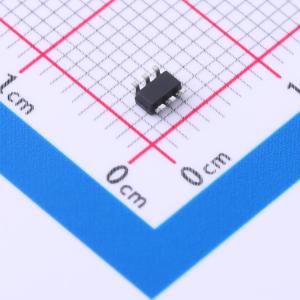

BS83A02A-4

该系列单片机是一款 8 位具有高性能精简指令集且完全集成触控按键功能的 Flash 单片机。此系列单片机含有触控按键功能和可多次编程的 Flash 存储器特性，为各种触控按键的应用提供了一种简单而又有效的实现方法。

触控按键功能完全集成于单片机内，使用较少的外部元件便可实现触控按键的应用。该系列单片机除了 Flash 程序存储器，还包括 RAM 数据存储器。内部看门狗定时器和低电压保护功能具有良好的抗噪声和抗 ESD 保护功能，确保单片机在恶劣的电气环境中仍能保持稳定的操作。

该系列单片机内部集成了高 / 低速振荡器，在应用中不需增加外部元件。动态切换高低系统时钟的能力，为用户提供了优化单片机操作和降低功耗的能力。I/O 灵活、8-bit 定时器和其它特性增强了该系列单片机的功能和灵活性。

该系列触控按键单片机能广泛应用于各种触控按键产品中，例如仪器仪表，家用电器，电子控制工具等等。

• CPU 特性：
  • 工作电压：
    • fSYΦₛ = 8MHz：2.7V ~ 5.5V (BS83A04A-3)
    • fSYΦₛ = 8MHz：2.2V ~ 5.5V (BS83A02A-4/BS83A04A-4)
  • VDD = 5V，系统时钟为 8MHz 时，指令周期为 0.5μs
  • 提供暂停和唤醒功能，以降低功耗
  • 内部集成高/低速振荡器
    • 低速：32kHz
    • 高速：8MHz
  • 多种工作模式：正常模式，低速模式，空闲模式和休眠模式
  • 内部集成 8MHz 振荡器，无需外接元件
  • 所有指令都可在 1 个或 2 个指令周期内完成
  • 查表指令
  • 61 条功能强大的指令系统
    • 多达 4 层硬件堆栈
    • 位操作指令
• 周边特性：
  • Flash 程序存储器：1K × 16
  • 数据存储器：96 × 8
  • 看门狗定时器功能
  • 多达 8 个双向 I/O 口
  • 一个与 I/O 口复用的外部中断输入
  • 一个 8 位可编程定时/计数器
  • 一个时基功能，用于产生固定时间的中断信号
  • 低电压复位功能
  • 多达 4 个触控按键
  • 封装类型：6-pin DFN，SOT23-6，8-pin SOP，10-pin MSOP

• 仪器仪表
• 家用电器
• 电子控制工具
