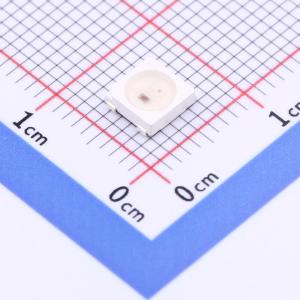

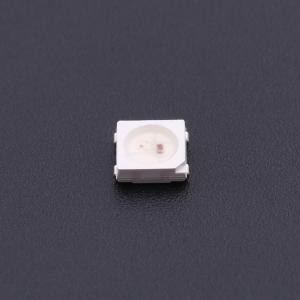

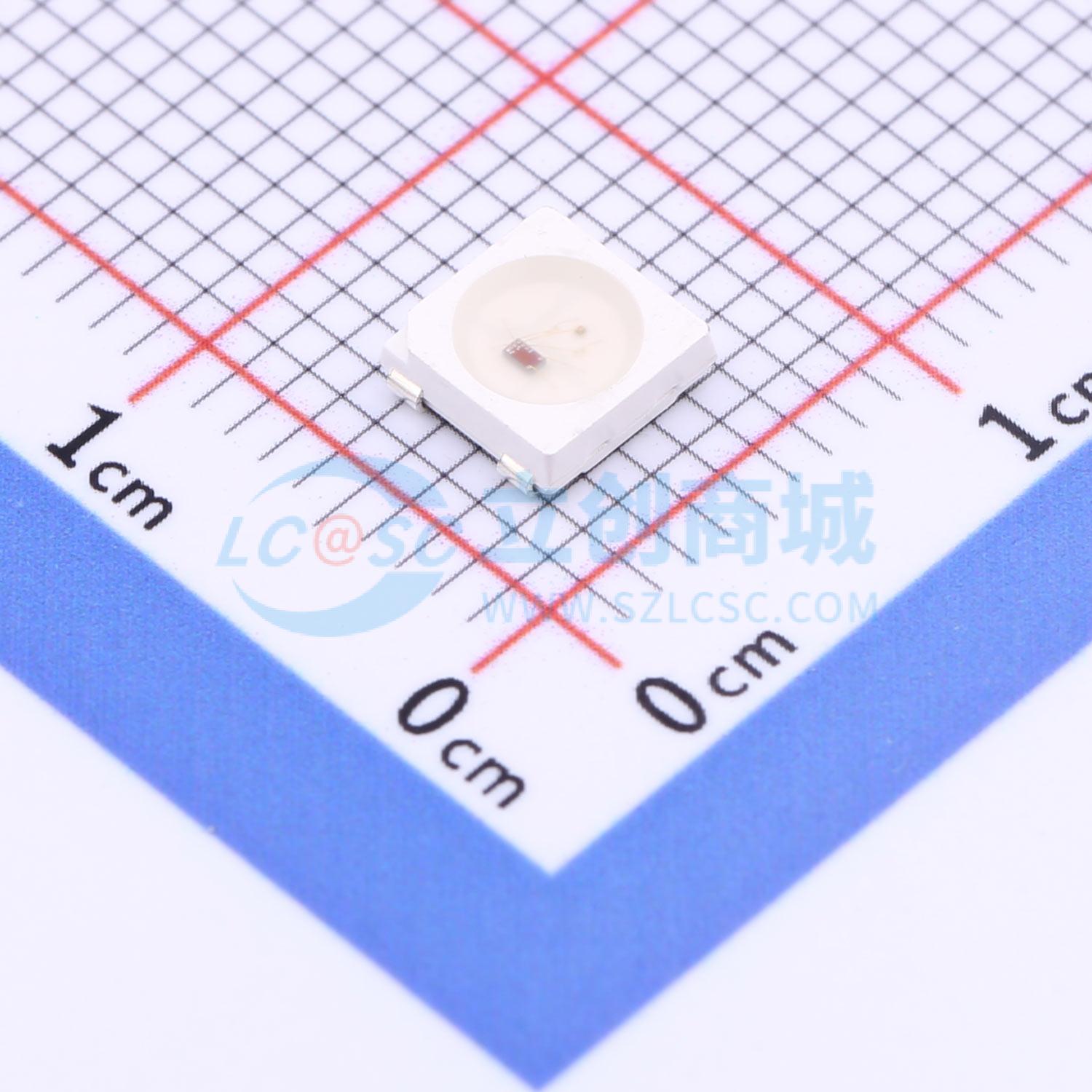

WS2812B-XF01/W

WS2812B-XF01/W是一款集成了控制电路与发光电路的智能外控LED光源。其外形与5050封装的LED灯珠相同，每个元件即为一个独立的像素点。像素点内部集成了智能数字接口数据锁存、信号整形放大驱动电路，以及高精度内部振荡器和可编程恒流控制部分，有效确保了光色高度一致。数据协议采用单线归零码通信方式。像素点上电复位后，通过DIN端接收来自控制器的数据，首个像素点提取前24位数据并锁存，剩余数据经内部整形放大后通过DO端口转发至下一个级联像素点，每经过一个像素点，信号减少24位。该像素点采用自动整形转发技术，使得级联数量不受信号传送限制，仅受信号传输速度要求制约。端口扫描频率高达2KHz，即使在高速摄像头下也不会出现闪烁现象，非常适合高速移动产品的应用。RESET时间大于280μs，即使出现中断也不会引起误复位，可支持频率更低、成本更优的MCU。LED具备低压驱动、节能环保、亮度高、散射角度大、一致性好、功耗超低及寿命超长等优点。将控制电路集成于LED之上，使得电路设计更简单、体积更小、安装更便捷。

• IC控制电路与LED点光源共用一个电源。
• 控制电路与RGB芯片集成在5050封装中，构成一个完整的外控像素点。
• 内置信号整形电路，每个像素点接收信号后经波形整形再输出，确保线路波形畸变不会累积。
• 内置上电复位和掉电复位电路。
• 每个像素点的三基色可实现256级亮度调节，完成16777216色的全真色彩显示。
• 端口扫描频率为2KHz。
• 采用串行级联接口，仅通过一根信号线即可完成数据的接收与解码。
• 在30帧/秒的刷新速率下，级联数不少于1024点。
• 数据发送速度可达800Kbps。
• 光色高度一致，性价比高。
• 电源反接不会造成损坏。
• 外围无需包含电容在内的任何电子元器件。

• 客户定制颜色产品
• 电脑及周边设备
• 游戏设备
• 各种电器设备
