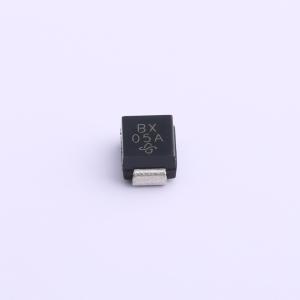

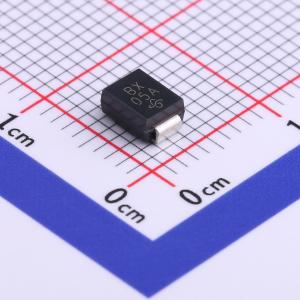

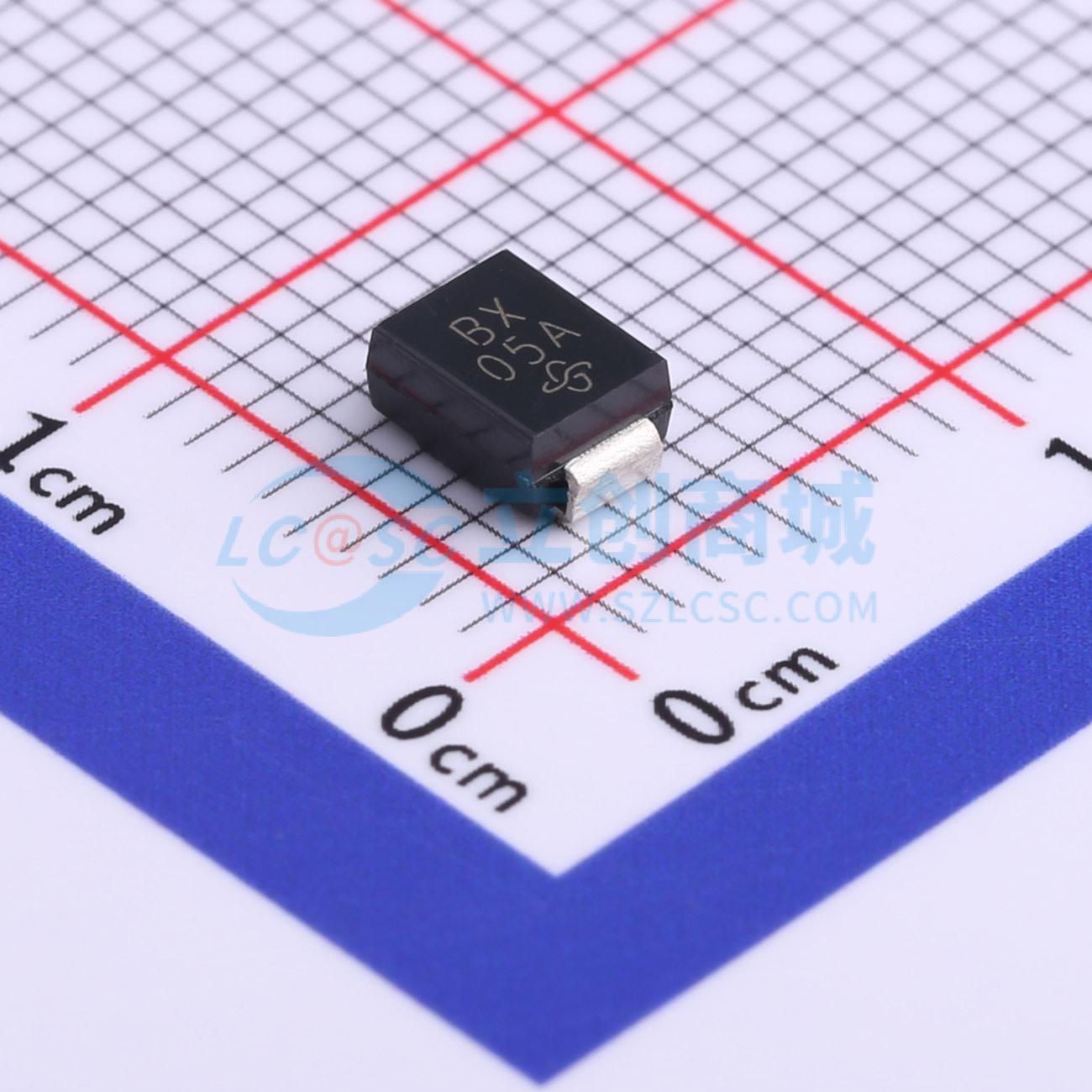

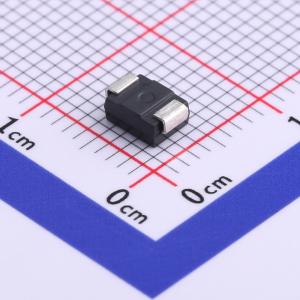

温馨提醒：图片仅供参考，商品以实物为准
SMBJ22CA-E3/52
双向TVS 22V截止 峰值浪涌电流：16.9A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低剖面封装。 适合自动贴装。 玻璃钝化芯片结。 提供单向和双向类型。 采用10/1000 μs波形时，峰值脉冲功率能力为600 W，重复率（占空比）为0.01%。 出色的钳位能力。应用：用于保护敏感电子设备，防止因电感负载开关和雷击在IC、MOSFET、传感器单元信号线上产生的电压瞬变，应用于消费、计算机、工业和电信领域。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMBJ22CA-E3/52
- 商品编号
- C466995
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 35.5V | |
| 峰值脉冲电流(Ipp) | 16.9A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 24.4V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 低外形封装
- 适合自动贴装
- 玻璃钝化芯片结
- 提供单向和双向型号
- 600 W 峰值脉冲功率能力，波形为 10/1000 μs，重复率（占空比）：0.01%
- 出色的钳位能力
- 极快的响应时间
- 低增量浪涌电阻
- 符合 MSL 1 级，根据 J-STD-020，LF 最大峰值 260℃
- 可提供 AEC-Q101 认证
- 汽车订购代码：基础 P/NHE3 或 P/NHM3
应用领域
- 用于敏感电子设备，防止由电感负载切换和雷击在 IC、MOSFET、消费、计算机、工业和电信传感器单元信号线上感应的电压瞬变
