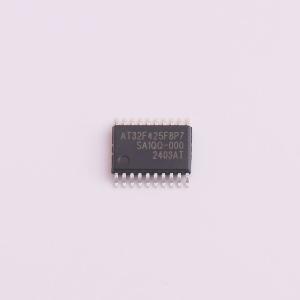

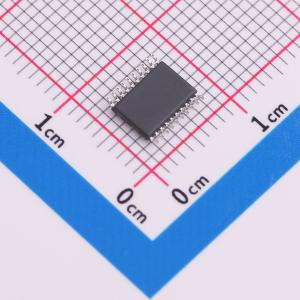

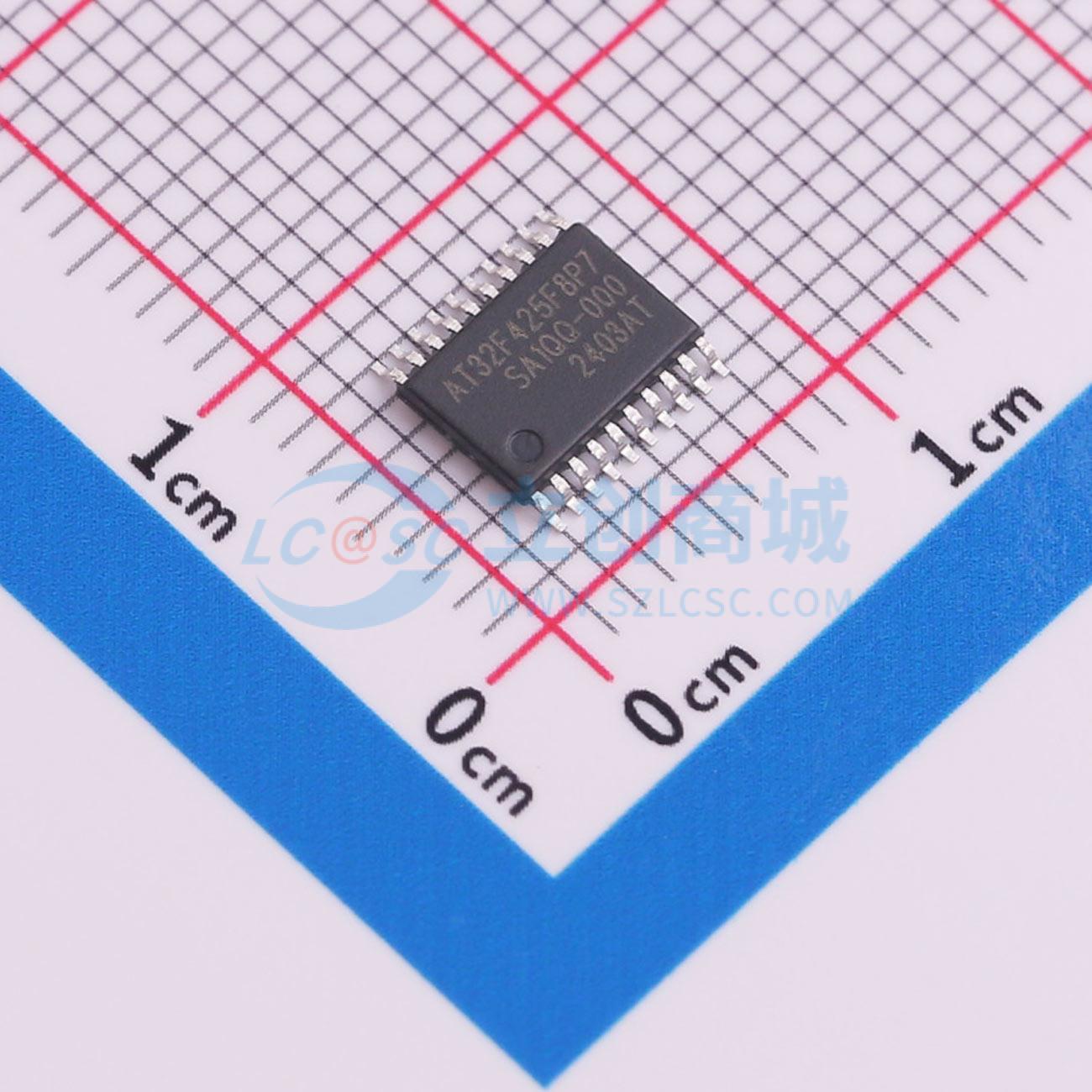

AT32F425F8P7

配有32 K字节到64 K字节闪存、sLib、1个CAN、1个OTGFS、13个定时器、1个ADC、12个通信接口

• 内核：ARM 32位Cortex -M4 CPU最高96 MHz工作频率，带存储器保护单元（MPU），内建单周期乘法和硬件除法具有DSP指令集
• 32 K字节到64 K字节的闪存存储器
• 4 K字节的启动程序代码区作启动加载程序（Bootloader）用，可一次性配置成一般用户区
• sLib：将指定之主存储区设为执行代码安全库区，此区代码仅能调用无法读取
• 20 K字节的SRAM
• 2.4V至3.6V供电
• 上电复位（POR）、低电压复位（LVR）、电源电压监测器（PVM）
• 低功耗模式：睡眠、深睡眠、和待机，6个WKUP引脚可唤醒待机模式
• 支持5个32位的电池供电寄存器（BPR）
• 4至25 MHz晶体振荡器（HEXT）
• 内置经出厂调校的48 MHz高速时钟（HICK），25°C达1%精度，-40°C至+105°C达0.2%精度，带自动时钟校准（ACC）功能
• PLL可灵活配置倍频和分频系数
• 32 kHz晶振（LEXT）
• 低速内部时钟（LICK）
• 1个12位2 MSPS A/D转换器，多达16个外部输入通道；硬件过采样最高达16位分辨率
• 内部参考电压（VINTRV）
• 1个DMA控制器，支持完全弹性映射
• 7通道
• 多达55个快速GPIO端口
• 所有GPIO口可以映像到16个外部中断（EXINT）
• 几乎所有GPIO口可容忍5V输入信号
• 1个16位7通道高级定时器，有6通道PWM输出，带死区控制和紧急停止功能
• 多达6个16位和1个32位通用定时器，每个定时器最多达4个用于输入捕获/输出比较/PWM或脉冲计数的通道和增量编码器输入
• 高级和通用定时器合计提供多达24通道PWM
• 2个16位基本定时器
• 2个看门狗定时器（一般型WDT和窗口型WWDT）
• 系统滴答定时器：24位递减计数器
• ERTC：增强型RTC，具有自动唤醒、闹钟、亚秒级精度、及硬件日历，带校准功能
• 2个I2C接口，支持SMBus/PMBus
• 4个USART接口；支持主同步SPI和调制解调器控制；具有ISO7816接口、LIN、IrDA、和RS485驱动使能；支持TX/RX可配置引脚互换
• 3个SPI接口（36 M位/秒），均可复用为半双工I2S接口；任意2个半双工I2S可以组合为1个全双工I2S
• CAN接口（2.0B主动），内置256字节的专用缓存
• OTG全速控制器，内置1280字节的专用缓存，设备模式时支持无晶振（Crystal-less）
• 红外发射器（IRTMR）
• 96位的芯片唯一码（UID）
• 调试模式：串行线调试（SWD）和串行线输出（SWO）接口
• 温度范围：-40至+105°C
