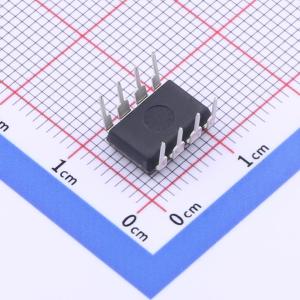

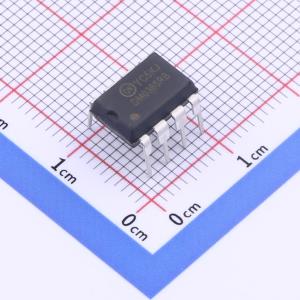

温馨提醒：图片仅供参考，商品以实物为准

FSDM0365RNB

停产 650V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: FSDx0365RNB（x 代表 L、M）是专门为高性能离线式开关电源（SMPS）设计的集成脉冲宽度调制器（PWM）和检测场效应晶体管（Sense FET），只需极少的外部元件。这两款器件均为集成式高压功率开关稳压器，将具有雪崩耐量的检测场效应晶体管与电流模式 PWM 控制模块相结合。集成式 PWM 控制器的特性包括：具备频率调制功能以降低电磁干扰（EMI）的固定振荡器、欠压锁定（UVLO）保护、前沿消隐（LEB）、优化的栅极导通/关断驱动器、热关断（TSD）保护以及用于环路补偿和故障保护电路的温度补偿精密电流源
品牌名称: onsemi(安森美)
商品型号: FSDM0365RNB
商品编号: C4153105
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.01克(g)

商品参数

	属性	参数值
	晶体管耐压	650V
	拓扑结构	反激式
	功能特性	欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)；软启动；过流保护(OCP)
	工作温度	-25℃~+85℃
	工作模式	PWM 调制
	输出电压	-
	反馈方式	副边反馈

商品概述

FSDx0365RNB（x代表L、M）是集成了脉冲宽度调制器（PWM）和检测场效应晶体管（Sense FET）的器件，专为高性能离线开关模式电源（SMPS）设计，所需外部元件极少。这两款器件均为集成式高压功率开关稳压器，将具有雪崩耐量的检测场效应晶体管与电流模式PWM控制模块相结合。集成的PWM控制器特性包括：带有频率调制功能以降低电磁干扰（EMI）的固定振荡器、欠压锁定（UVLO）保护、前沿消隐（LEB）、优化的栅极导通/关断驱动器、热关断（TSD）保护以及用于环路补偿和故障保护电路的温度补偿精密电流源。与FSDx0365RN相比，FSDx0365RNB在软启动方面性能更优。与分立MOSFET和控制器或RCC开关转换器解决方案相比，FSDx0365RNB可减少元件总数、缩小设计尺寸、减轻重量，同时提高效率、生产率和系统可靠性。这两款器件是适用于反激式转换器低成本设计的基础平台。

商品特性

内部雪崩耐量检测场效应晶体管
采用先进的突发模式工作，在240VAC和0.3W负载下仅消耗0.65W功率
具备频率调制功能，可降低电磁干扰
精确的固定工作频率
内部启动电路
逐脉冲电流限制
过压保护
过载保护
内部热关断功能
自动重启模式
欠压锁定
低工作电流（3mA）
可调峰值电流限制
内置软启动

应用领域

用于VCR、SVR、机顶盒、DVD和DVCD的开关模式电源
用于打印机、传真机和扫描仪的开关模式电源
用于摄像机的适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	20V
	开关频率	67kHz
	输出电流	-
	耗散功率(Pd)	1.56W
	最大占空比	83%
