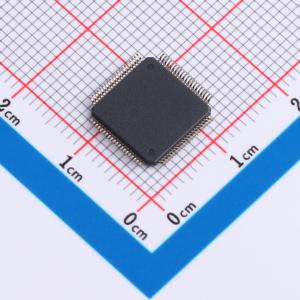

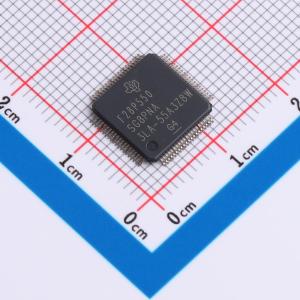

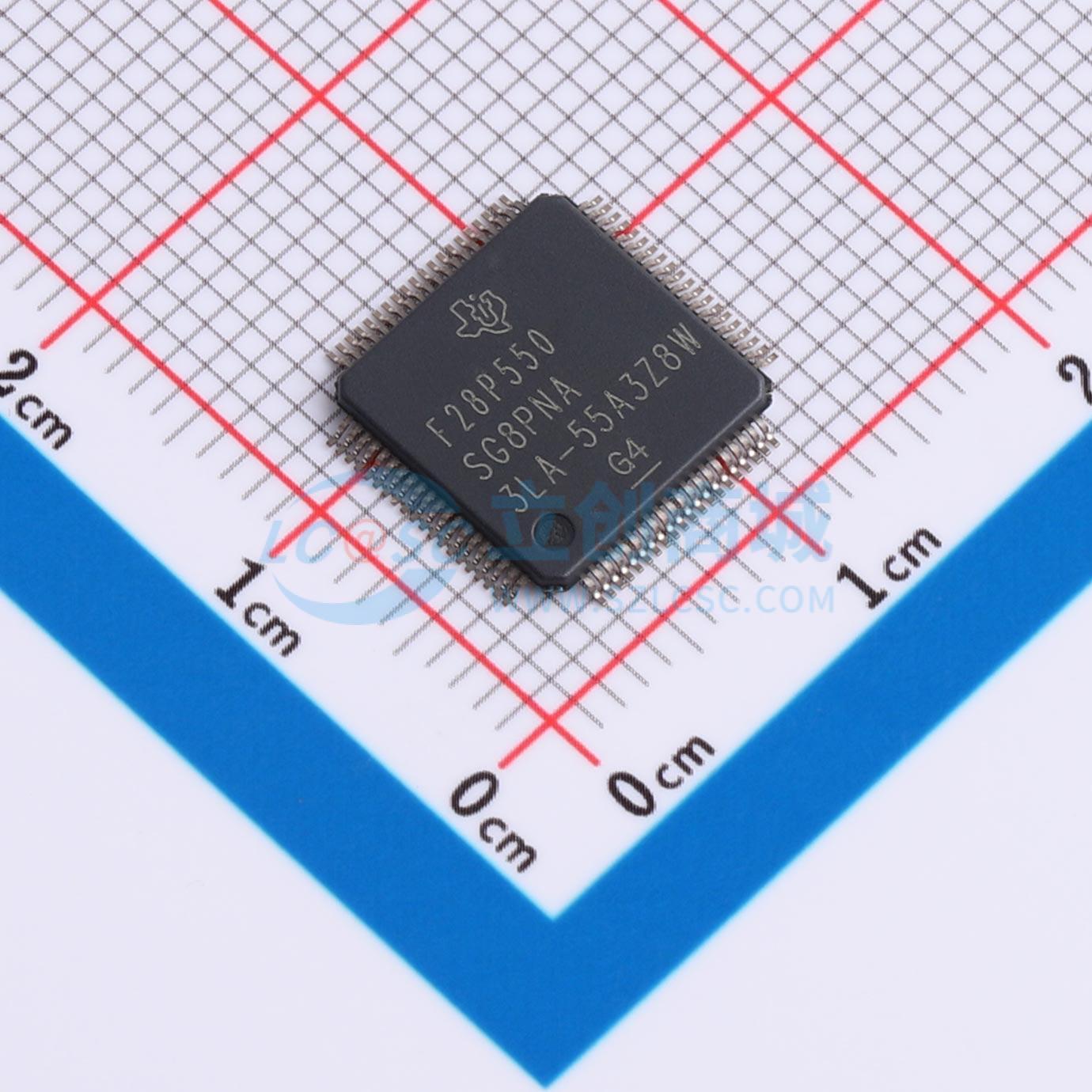

温馨提醒：图片仅供参考，商品以实物为准
F28P550SG8PNAR
实时微控制器，具备实时处理、通信外设、片上存储器、安全功能、时钟和系统控制等特性，支持多种低功耗模式和神经网络处理
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- F28P550SG8PNAR
- 商品编号
- C44951552
- 商品封装
- TQFP-80
- 包装方式
- 编带
- 商品毛重
- 4.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M7 | |
| CPU最大主频 | 150MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | - | |
| 程序存储器类型 | FLASH | |
| RAM容量 | - | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 32 | |
| ADC(位数) | 12bit | |
| DAC(位数) | - | |
| 振荡器类型 | - | |
| 工作电压 | - | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 窗口看门狗(WWDG)；欠压检测(BOR/LVD/LVR/LVI)；硬件奇偶校验；硬件CRC；硬件ECC校验 |
商品特性
- 实时处理：
- 150MHz C28x 32位DSP CPU
- 在实时信号链性能方面相当于基于300MHz Arm的Cortex - M7器件
- IEEE 754单精度浮点单元 (FPU32)
- 三角函数单元加速器 (TMU)
- 支持非线性比例积分微分 (NLPID) 控制
- CRC引擎和指令 (VCRC)
- 可编程控制律加速器 (CLA)
- 150MHz
- 在实时信号链性能方面相当于基于200MHz Arm的Cortex - M7器件
- IEEE 754单精度浮点指令
- 独立于主CPU执行代码
- 片上存储器
- 在五个独立存储体上提供1088KB的闪存（ECC保护）
- 4个256KB存储体
- 1个64KB存储体，非常适合LFU/引导加载程序/数据
- 8KB OTP（一次性可编程闪存存储器）
- 133KB RAM（ECC/奇偶校验保护）
- 在五个独立存储体上提供1088KB的闪存（ECC保护）
- 安全性
- 安全启动
- JTAG锁定
- 高级加密标准 (AES) 加速器
- 唯一标识 (UID) 号
- 时钟和系统控制
- 2个内部10MHz振荡器
- 晶体振荡器或外部时钟输入
- 窗口化看门狗计时器模块
- 丢失时钟检测电路
- 双时钟比较器 (DCC)
- 3.3V I/O支持
- 内部VREG生成允许进行单电源设计
- 欠压复位 (BOR) 电路
- 4个GPIO上具有5V失效防护与容差功能，支持PMBUS/I2C
- 可在4个GPIO上配置1.35V VIH
- 系统外设
- 6通道直接存储器存取 (DMA) 控制器
- 91个独立可编程多路复用通用输入/输出 (GPIO) 引脚（22个与模拟共享）
- 在模拟引脚上提供17路数字输入
- 增强型外设中断扩展 (ePIE)
- 支持多个低功耗模式 (LPM)
- 通信外设
- 一个电源管理总线 (PMBus) 接口
- 超快模式支持 - 1MHz SCL
- 部分引脚上支持5V/3.3V/1.35V VIH
- 两个内部集成电路 (I2C) 端口
- 两个具有灵活数据速率的控制器局域网 (CANFD/MCAN) 总线端口
- 每个MCAN模块4KB消息RAM，独立于系统内存
- 如果MCAN未被使用，能够将RAM重复用于CPU数据变量
- 1个通用串行总线 (USB 2.0 MAC + PHY)
- 2个串行外设接口 (SPI) 端口
- 三个UART兼容的串行通信接口 (SCI)
- 一个与UART兼容的本地互连网络 (LIN) 接口
- 带一个发送器和一个接收器的快速串行接口 (FSI)（最高200Mbps）
- 一个电源管理总线 (PMBus) 接口
- 模拟系统
- 5个3.9MSPS 12位模数转换器 (ADC)
- 最多39个外部通道（包括一个gpdac输出）
- 每个ADC具有四个集成后处理块 (PPB)
- 四个带12位参考数模转换器 (DAC) 的窗口比较器 (CMPSS)
- 数字干扰滤波器
- CMPSS1上的低DAC输出到引脚功能
- 一个12位缓冲DAC输出
- 三个可编程增益放大器 (PGA)
- 单位增益支持
- 反相和同相增益模式支持
- 可编程输出滤波
- 5个3.9MSPS 12位模数转换器 (ADC)
- 增强型控制外设
- 24个ePWM通道，包含12个具有高分辨率功能（150ps分辨率）的通道
- 集成式死区支持
- 集成式硬件触发区 (TZ)
- 2个增强型捕获 (eCAP) 模块
- 三个支持CW/CCW运行模式的增强型正交编码器脉冲 (eQEP) 模块
- 嵌入式图形发生器 (EPG)
- 24个ePWM通道，包含12个具有高分辨率功能（150ps分辨率）的通道
- 可配置逻辑块 (CLB)
- 2个逻辑块
- 增强现有外设功能
- 支持位置管理器解决方案
- 神经网络处理单元 (NPU)
- 针对深度卷积神经网络 (CNN) 进行了高度优化
- 可变权重和数据长度
- 8位和4位权重
- 8位和4位数据
- 600MOPS（兆次运算/秒）、8bWx8bD（频率为75MHz时）
- 1200MOPS、4bWx8bD（频率为75MHz时）
- 与软件技术相比，可实现高达10倍NN推理性能改进
- 无需直接编码，TI AI工具可生成固件库
- 专注于实时控制的边缘AI模型
- 电弧故障示例
- 电机故障示例
- 实时固件更新 (LFU)
- 诊断特性
- 存储器开机自检 (MPOST)
- 符合功能安全标准型1
- 专为功能安全应用开发
- 可提供用于ISO 26262和IEC 61508系统设计的文档
- 系统功能符合ASIL D和SIL 3等级
- 硬件完整性符合ASIL B和SIL 2要求
- 存储器开机自检 (MPOST)
- 安全相关认证
- 通过TÜV SÜD高达ASIL B等级的ISO 26262认证
- 封装选项
- 128引脚Thin Quad Flatpack (TQFP) [后缀PDT]
- 100引脚Low - profile Quad Flatpack (LQFP) [后缀PZ]
- 80引脚TQFP [后缀PNA]
- 64引脚LQFP [后缀PM]
- 56引脚Very Thin Quad Flatpack No - Lead (VQFN) [RSH后缀]
- 温度选项
- 结温 (TJ)：-40°C ~ 150°C
应用领域
- 电器
- 空调室外机
- 楼宇自动化
