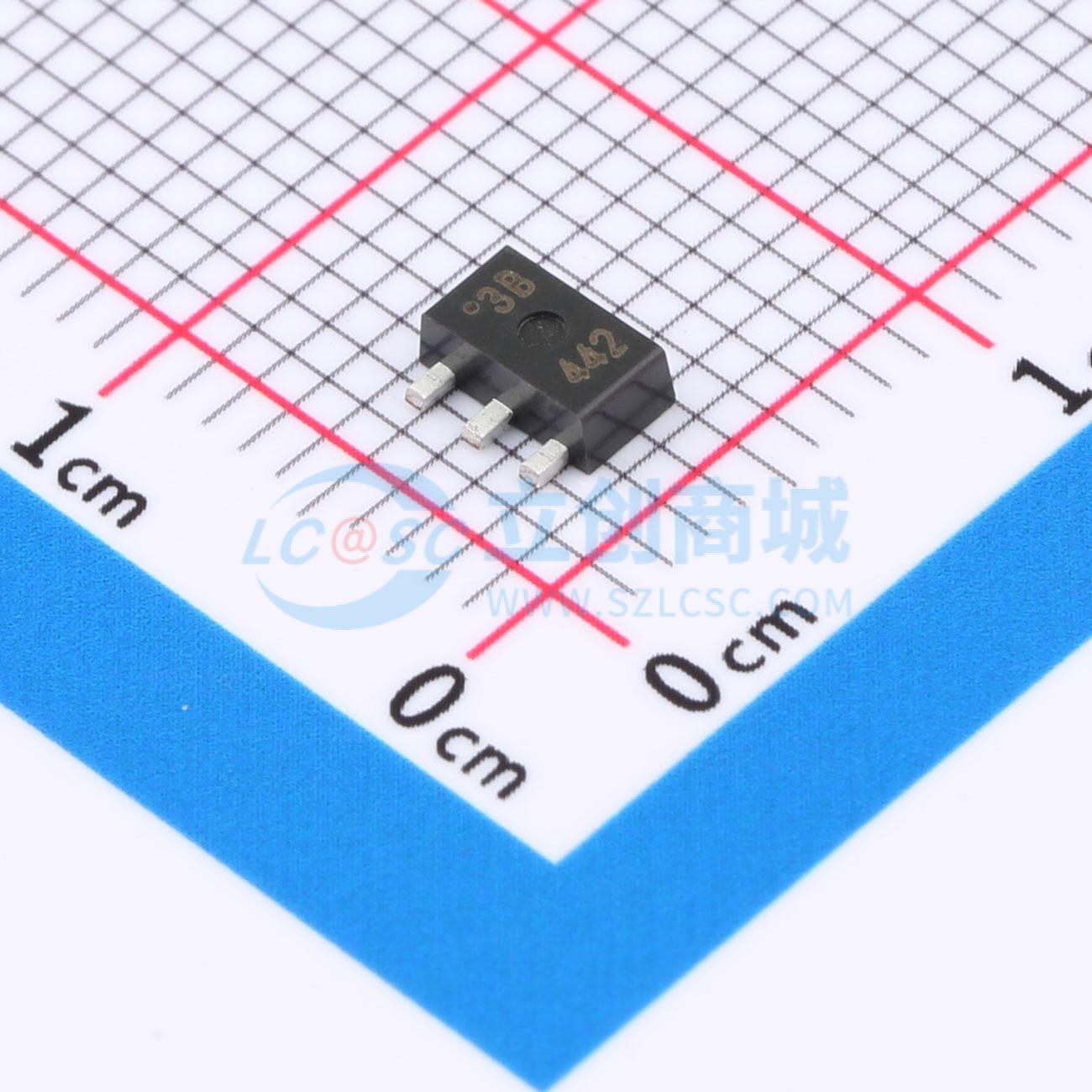

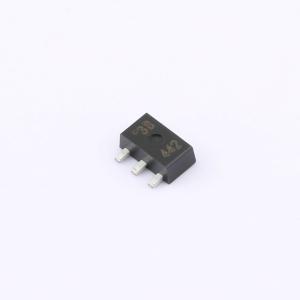

KIA431AF-RTF/PC
37V 并联 1.8uA 50ppm/℃
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KIA431系列集成电路是三端可编程并联稳压二极管。 这些单片IC电压基准源可作为低温系数齐纳二极管工作，通过两个外部电阻可将其从Vref编程至36伏。这些器件的工作电流范围很宽，为1.0至100mA，典型动态阻抗为0.22Ω。这些基准源的特性使其在许多应用中成为齐纳二极管的理想替代品，如数字电压表、电源和运算放大器电路。2.5伏的基准电压使得从5.0伏逻辑电源获取稳定基准电压变得方便，并且由于KIA431系列作为并联稳压器工作，它既可用作正电压基准源，也可用作负电压基准源。
- 品牌名称
- KEC
- 商品型号
- KIA431AF-RTF/PC
- 商品编号
- C465009
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.086克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 37V | |
| 输出电压 | 2.5V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±1% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 50ppm/℃ | |
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | 1.8uA | |
| 最小阴极电流调节 | 500uA | |
| 工作温度 | -40℃~+85℃@(Ta) |
商品概述
KIA431系列集成电路是三端可编程并联稳压二极管。 这些单片IC电压基准源可作为低温系数齐纳二极管工作，通过两个外部电阻可将其从Vref编程至36伏。这些器件的工作电流范围很宽，为1.0至100mA，典型动态阻抗为0.22Ω。这些基准源的特性使其在许多应用中成为齐纳二极管的理想替代品，如数字电压表、电源和运算放大器电路。2.5伏的基准电压使得从5.0伏逻辑电源获取稳定基准电压变得方便，并且由于KIA431系列作为并联稳压器工作，它既可用作正电压基准源，也可用作负电压基准源。
商品特性
- 低动态输出阻抗：0.22Ω（典型值）
- 灌电流能力为1.0至100mA
- 等效全范围温度系数为50ppm/°C（典型值）
- 在整个额定工作温度范围内进行温度补偿
- 低输出噪声电压
- 后缀U：符合AEC - Q100标准
应用领域
- 数字电压表
- 电源
- 运算放大器电路
