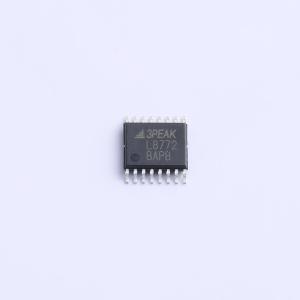

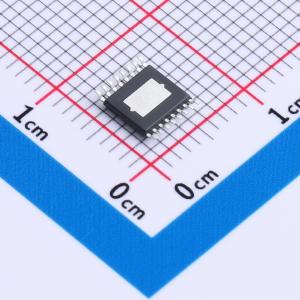

温馨提醒：图片仅供参考，商品以实物为准
TPL8772Q-TSBR-S
1.5V~20V 300mA 42V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是一款集成了输出电流检测和诊断功能的2通道宽输入电压低压差线性稳压器。支持4.5V至42V的工作电压范围，最大瞬态电压为45V。有两个独立的可调输出，通过连接外部电阻分压器，每个通道的输出电压可在1.5V至20V之间单独设置。每个通道的输出电流为300mA，适用于汽车中的幻像电源或低噪声有源天线电源。为每个通道提供SENSE1引脚和SENSE2引脚用于电流检测。提供带散热垫的ETSSOP16封装，保证在-40°C至+125°C的环境温度范围内工作。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL8772Q-TSBR-S
- 商品编号
- C44859548
- 商品封装
- ETSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 42V | |
| 输出电压 | 1.5V~20V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 80dB@(100kHz)；90dB@(100Hz)；33dB@(1MHz)；80dB@(1kHz) | |
| 压差 | 900mV@(300mA)；300mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 430uA | |
| 噪声 | 350uVrms | |
| 功能特性 | 过流保护；短路保护；使能控制；热关断 | |
| 工作温度 | -40℃~+150℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 2 |
