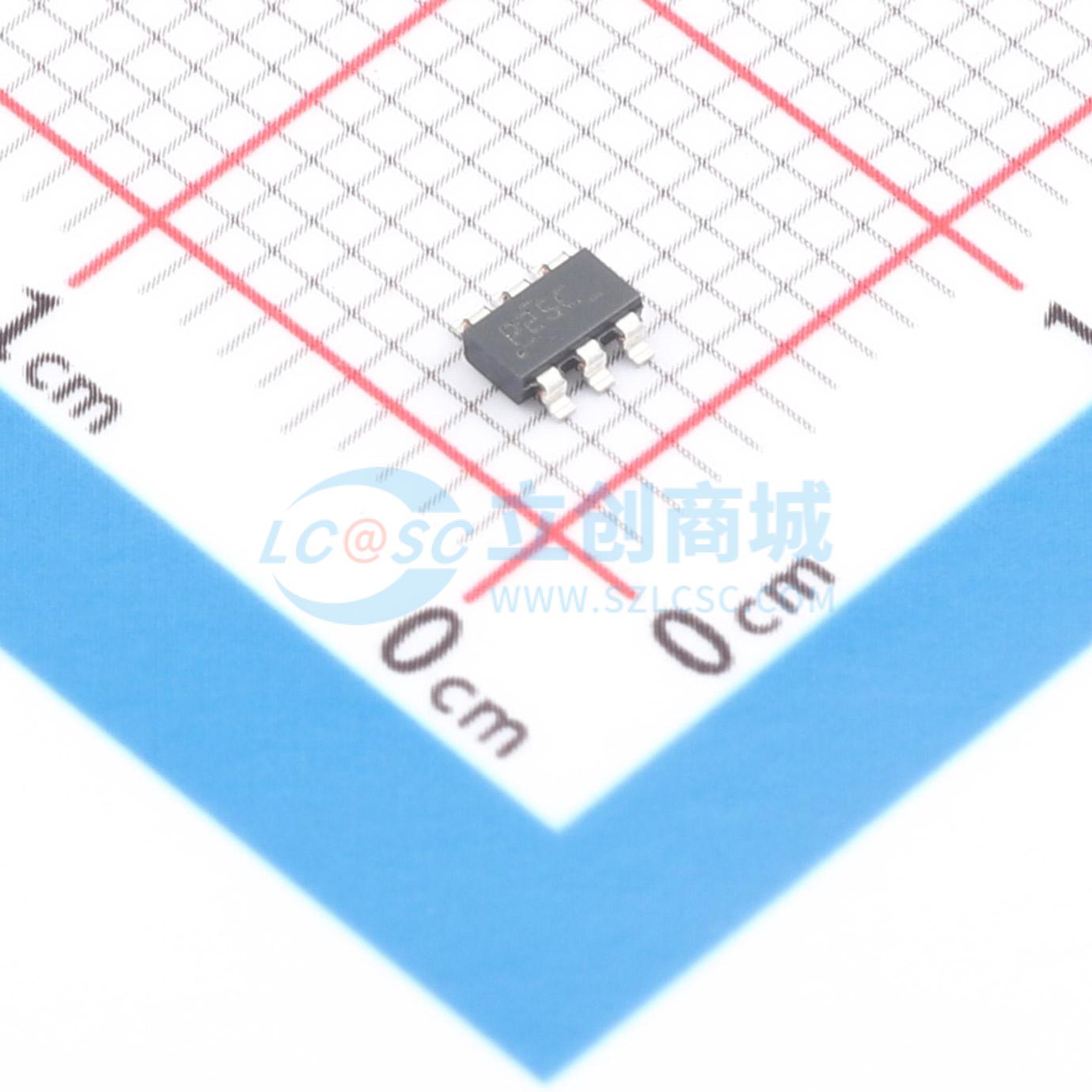

PTPS542025DDCR

降压型 2A 4.5V~30V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款输入电压范围为 4.5V 至 30V 的 2A 同步降压转换器。该器件包含两个集成式开关 FET，并且具备内部环路补偿和 5ms 内部软启动功能，从而降低组件数。通过集成 MOSFET，实现了高功率密度、并且在 PCB 上的占用空间非常小。具有固定的 5V 输出，可通过进一步降低 FB 电阻来节省 BOM
品牌名称: TI(德州仪器)
商品型号: PTPS542025DDCR
商品编号: C44811647
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

	属性	参数值
	同步整流	是
	拓扑结构	降压式
	静态电流(Iq)	26uA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	轻载高效模式；逐波限流；过流保护；EMI优化(抖频模式)；打嗝限流

商品概述

TPS54202x 是一款输入电压范围为 4.5V 至 30V 的 2A输出同步降压转换器。该器件包含两个集成式开关FET，并且具备内部环路补偿和 5ms 内部软启动功能，从而降低组件数。通过集成 MOSFET、TPS54202x 实现了高功率密度、并且在 PCB 上的占用空间非常小。TPS542025 具有固定的 5V 输出，可通过进一步降低 FB 电阻来节省BOM。TPS542021 通过不同的 FB 电阻配置实现可调的输出。TPS54202x 采用脉冲频率调制，可实现更高的轻负载效率并减少功率损耗。引入展频频谱操作以降低电磁干扰 (EMI)。两个高侧 MOSFET 内的逐周期电流限制可在过载情况下保护转换器，并通过低侧 MOSFET 续流电流限制防止电流失控，增强限制效果。当过流持续时间超出预设时间时，将触发断续模式保护功能。

商品特性

经过配置以满足多种应用的需求
输入电压范围:4.5V 至 30V
可选可调输出 (TPS542021)，固定 5V 输出(TPS542025)
高达 2A 的连续输出电流
基准电压:0.6 V ± 1.5% (25℃)
支持低压降模式
集成 MOSFET:100mΩ 和 60mΩ
低关断电流，26μA 静态电流
可实现高轻载效率的脉冲频率调制 (PFM)
具有内部环路补偿的峰值电流模式控制
固定开关频率:500kHz
内部软启动:5ms
展频频谱可降低 EMI
两个 MOSFET 的过流保护均为断续模式保护
非锁存保护:过热保护 (OTP)、过流保护(OCP)、过压保护 (OVP) 和欠压锁定 (UVLO)
采用 TPS54202 的 P2P、B2B
SOT-23 (6)、SOT-563 封装

应用领域

12V、24V 分布式总线电源
工业应用
白色家电
消费者应用
机顶盒 (STB)
数字电视 (DTV)
打印机

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~30V
	输出电压	5V
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+150℃@(TJ)
