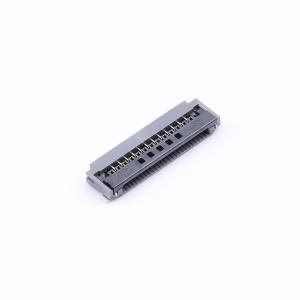

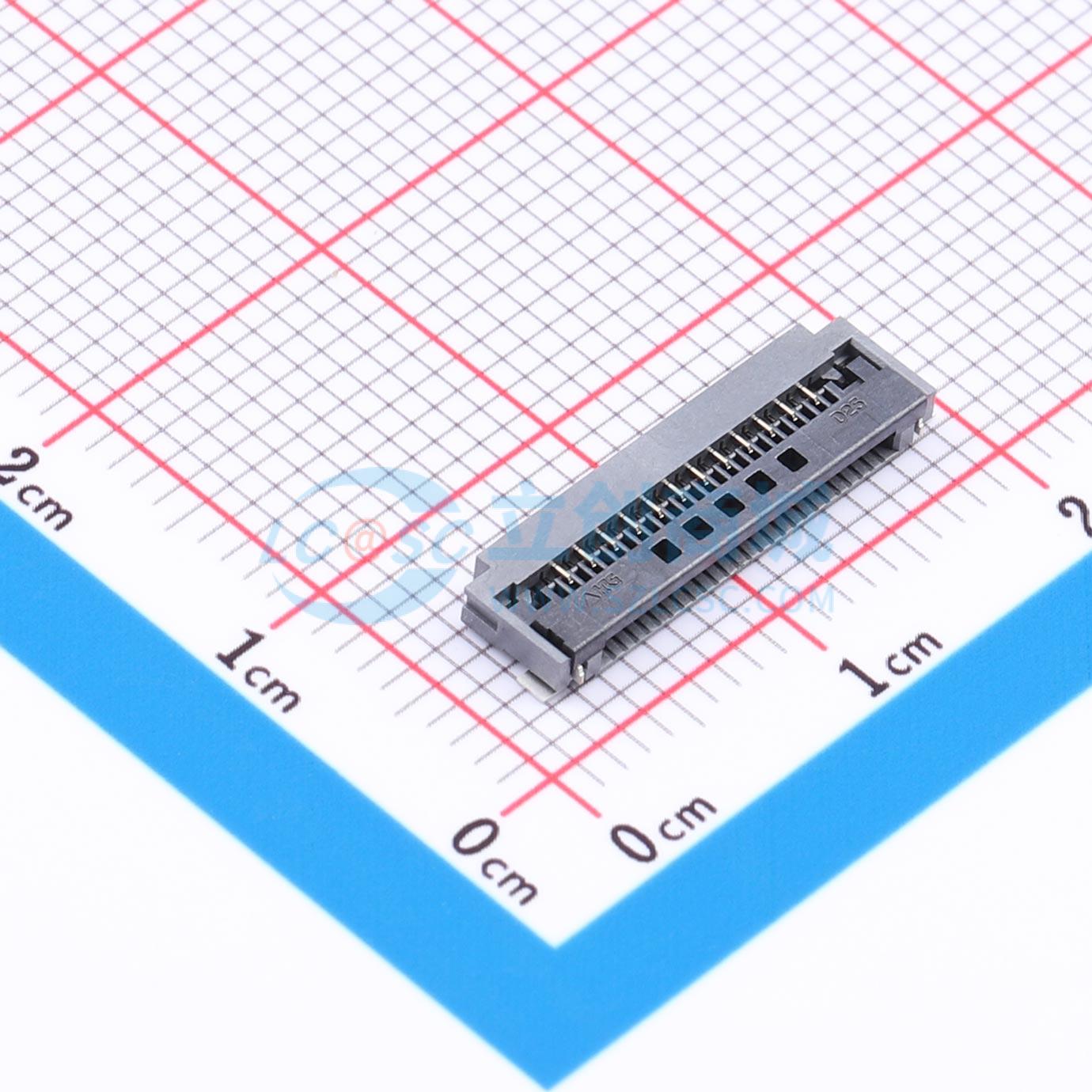

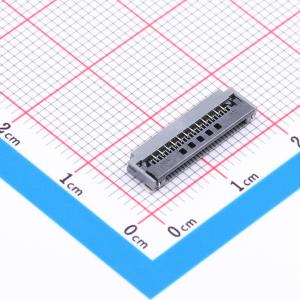

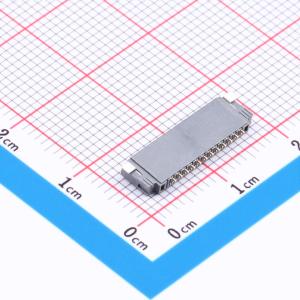

FH52C-12S-1SH
抽屉式 下接 P数:12P 间距:1mm
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HRS(广濑)
- 商品型号
- FH52C-12S-1SH
- 商品编号
- C44691099
- 商品封装
- 插件,P=1mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FFC/FPC连接器 | |
| 锁定特性 | 抽屉式 | |
| 触点类型 | 下接 | |
| 触点数量 | 12P | |
| 间距 | 1mm | |
| 安装方式 | 立贴 | |
| 接入柔性电缆厚度 | 0.3mm | |
| 板上高度 | 2mm |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 铜合金 | |
| 触头镀层 | 金 | |
| 工作温度 | -40℃~+105℃ | |
| 额定电压 | 100V | |
| 额定电流 | 3mA | |
| 存储温度 | -10℃~+50℃ | |
| FPC/FFC扣 | 带扣 | |
| 正脚/反脚 | 无正反区分 |
商品特性
- 高可靠连接和坚固设计：随着连接器引脚数量的增加，对更高的连接器本体强度和CIC连接可靠性的需求也在增长。FH52C通过其CIC定位机制提高了连接可靠性，并凭借其独特的坚固设计提供了防止解锁的安全连接。
- 不易刮擦碳的触点形状：与传统产品相比，通过增加接触区域的R值，最大限度地减少了CIC上碳的刮擦。
- 翻盖锁简化操作：翻盖锁采用一键旋转设计，简化了CIC连接过程，所需力气更小。锁定时会产生清晰的触感咔哒声，与FH12水平安装型等现有产品相比，提供了更可靠的连接。
- 高CIC保持力：带凸片的CIC增加了水平方向的保持力。
- 兼容标准0.3mm厚的CIC：该连接器支持标准厚度为0.3mm的CIC，这种CIC制造容易且插入性能出色。
- 无图案禁止区域：连接器底面采用包胶成型设计，完全封闭以消除触点暴露，消除了PCB图案限制，增强了电路板设计的灵活性。
- 无卤：生产该产品所用的所有材料和物质均符合无卤标准，如IEC 61249 - 2 - 21所定义。溴含量不超过900ppm，氯含量不超过900ppm，溴和氯的总含量不超过1500ppm。
- 支持自动贴装：采用适合自动机器贴装的卷带包装，每卷可容纳3000个。
- 提供每卷500个的包装选项：虽然标准包装为每卷3000个，但FH52C也提供每卷500个的较小包装选项，卷盘外径为φ180mm。
