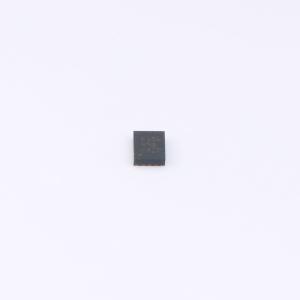

温馨提醒：图片仅供参考，商品以实物为准
BQ25186DLHR
单节电池1A IC线性电池充电器，具有电源路径、运输模式、关断模式和电池跟踪VINDPM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款线性电池充电器IC，主要用于实现小尺寸解决方案和低静态电流以延长电池寿命。该器件采用无引线、小尺寸封装，带有散热焊盘，可提供良好的热性能。该器件可支持高达1A的充电电流和高达3A的系统负载电流。该器件采用标准锂离子或磷酸铁锂充电曲线分三个阶段对电池进行充电：预充电、恒流和恒压。通过热调节提供最大充电电流，同时管理器件温度。该充电器还针对电池间充电进行了优化，具有3V的最低输入电压，并且可以承受25V的绝对最大线路瞬变。该充电器为太阳能电池和无线电源等高阻抗源提供宽工作VIN范围。该器件集成了单按钮输入，用于减小解决方案的总尺寸。
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ25186DLHR
- 商品编号
- C44639442
- 商品封装
- WSON-10
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3.6V~18V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.65V | |
| 放电截止电压 | 2V | |
| 电池类型 | 磷酸铁锂电池；锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 15nA | |
| 接口类型 | I2C |
商品概述
BQ25186 是一款线性电池充电器 IC，主要用于实现小尺寸解决方案和低静态电流以延长电池寿命。该器件采用无引线、小尺寸封装，带有散热焊盘，可提供良好的热性能。该器件可支持高达 1A 的充电电流和高达 3A 的系统负载电流。该器件采用标准锂离子或磷酸铁锂充电曲线分三个阶段对电池进行充电:预充电、恒流和恒压。通过热调节提供最大充电电流，同时管理器件温度。该充电器还针对电池间充电进行了优化，具有 3V 的最低输入电压，并且可以承受 25V 的最大线路瞬变。该充电器为太阳能电池和无线电源等高阻抗源提供宽工作 VIN 范围。该器件集成了单按钮输入，用于减小解决方案的总尺寸。
商品特性
- 1A 线性电池充电器
- 针对电池间充电、USB 适配器和高阻抗源的 3.0V 至 18V 输入电压工作范围
- 可配置的电池调节电压，精度为 0.5%，范围为 3.5V 至 4.65V，阶跃为 10 mV
- 兼容锂离子、锂聚合物电池和磷酸铁锂化学物质
- 5mA 至 1A 的可配置快速充电电流
- 115mΩ 电池 FET 导通电阻
- 55mΩ 电池 FET 导通电阻
- 高达 3A 的放电电流，支持高系统负载
- 可配置的 NTC 充电曲线阈值，包括 JEITA 支持
- 具备用于系统供电和电池充电的电源路径管理
- 稳定系统电压 (SYS) 范围为 4.4V 至 5.5V，支持电池电压跟踪功能
- 支持适用于高阻抗输入源的电池跟踪输入电压动态电源管理 (VINDPM)
- 超低静态电流:关断模式下为 15nA
- 运输模式下为 3.2 μA，支持按钮唤醒
- 仅电池模式下静态电流为 4 μA
- 睡眠模式下输入适配器静态电流为 30 μA
- 支持单按钮唤醒和复位输入
- 集成故障保护功能
- 输入过压保护 (VIN_OVP)
- 电池短路保护 (BATSC)
- 电池过流保护 (BATOCP)
- 输入电流限制保护 (ILIM)
- 热调节 (TREG) 和热关断 (TSHUT)
- 电池热故障保护 (TS)
- 看门狗和安全计时器故障保护
应用领域
- TWS 耳机和充电盒
- 智能眼镜
- AR 和 VR
- 智能手表和其他可穿戴设备
- 零售自动化和支付
- 楼宇自动化
