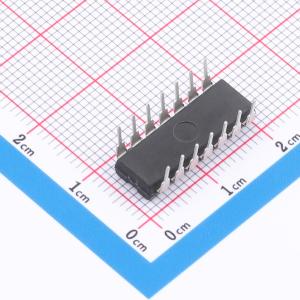

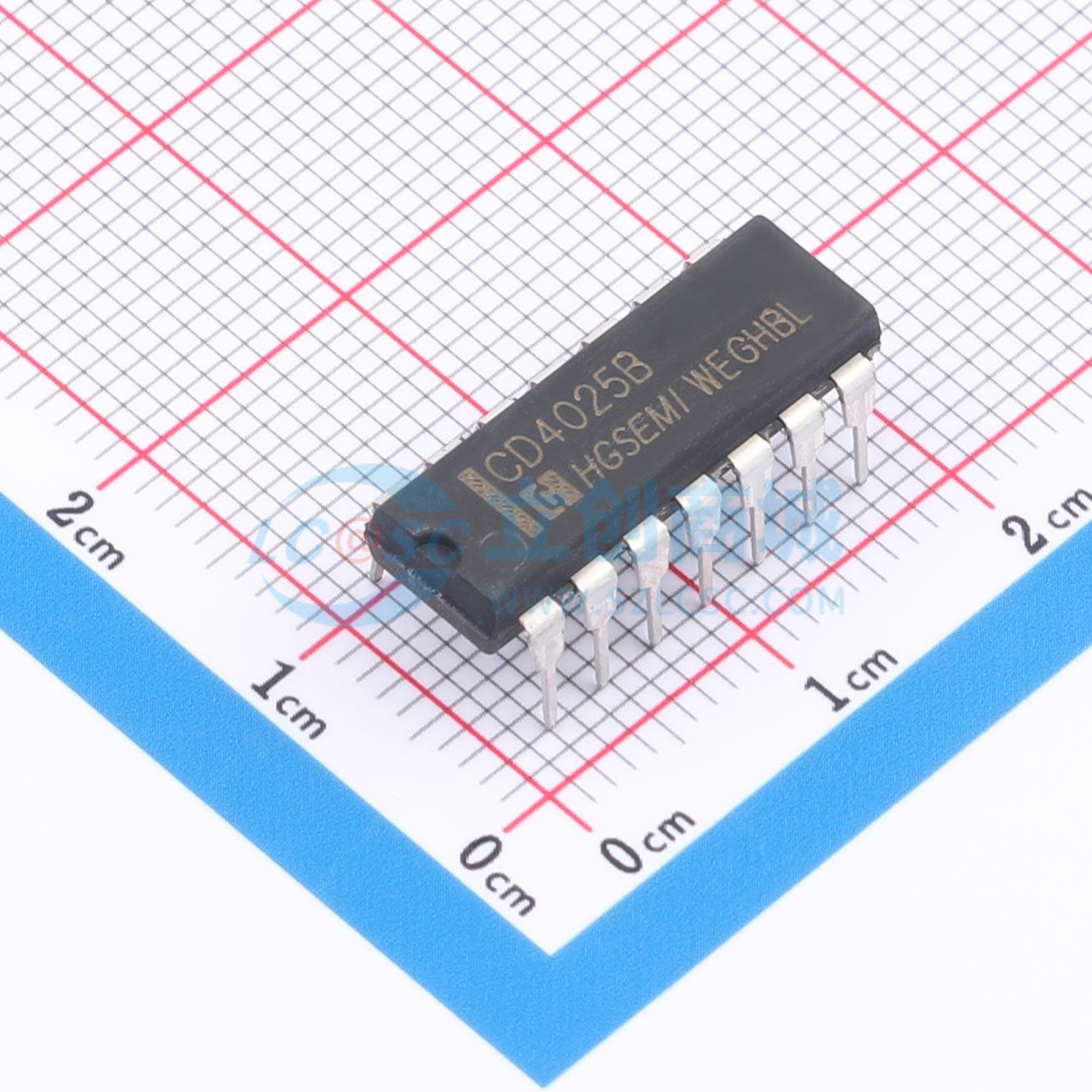

CD4025BN/HG
CD4025B Triple 3-input Nor Gate
- 描述
- CD4025B Triple 3-input Nor Gate
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4025BN/HG
- 商品编号
- C44606415
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 3 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 7V；11V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；14.95V~15V | |
| 输出低电平(VOL) | 0V~50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 90ns@15V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - |
商品概述
CD4025B 是一款三路 3 输入或非门。其输出经过完全缓冲，具有最高的噪声抗扰度，且输出阻抗对模式不敏感。其建议工作电源电压 VDD 范围为 3V 至 15V（相对于 VSS，通常为地）。未使用的输入端必须连接到 VDD、VSS 或另一个输入端。
商品特性
- 宽电源电压范围：3V ~ 15V
- 完全静态操作
- 提供 5V、10V 和 15V 参数等级
- 标准化的对称输出特性
- 输入和输出具有静电防护
- 工作温度范围：-40℃ ~ +105℃
- 封装信息：DIP-14、SOP-14、TSSOP-14
