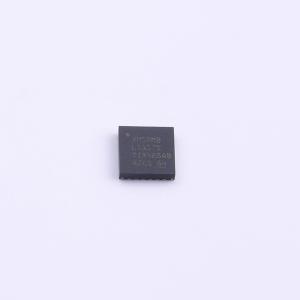

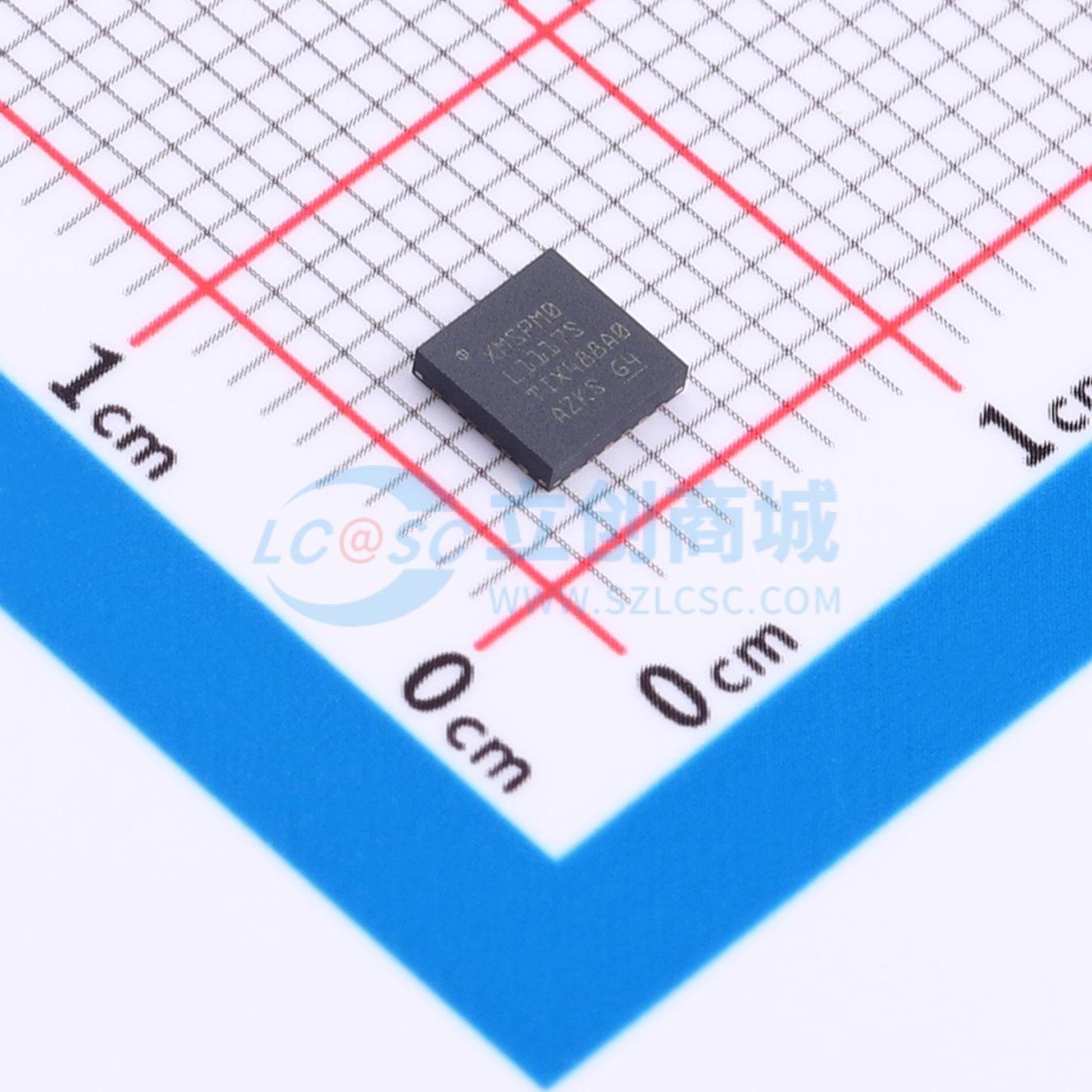

XMSM0L1117SRGER
混合信号微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 微控制器属于高度集成的超低功耗32位MCU系列,基于增强型Arm Cortex-M0+内核平台,工作频率最高可达32MHz。这些成本优化型MCU具有高性能模拟外设集成和出色的低功耗电流消耗,支持 -40℃到125℃的工作温度范围,并在1.62V至3.6V的电源电压下运行。器件具有内置纠错码(ECC)且高达128KB的嵌入式闪存储器,以及高达16KB的SRAM。闪存储器分为两个主要存储体,用于支持现场固件更新,并支持在两个主要存储体之间进行地址交换。可以使用灵活的网络安全机制来支持安全启动、安全的现场固件更新、IP保护(仅执行存储器)、密钥存储等。针对多种AES对称密码模式以及TRNG磁源提供了硬件加速
- 品牌名称
- TI(德州仪器)
- 商品型号
- XMSM0L1117SRGER
- 商品编号
- C44592431
- 商品封装
- VQFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.136586克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 16KB | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.62V~3.6V | |
| 工作温度 | -40℃~+125℃ |
商品概述
MSPM0L111x 微控制器 (MCU) 属于 MSP 高度集成的超低功耗 32 位 MCU 系列,该 MCU 系列基于增强型 Arm®Cortex®-M0+ 内核平台,工作频率最高可达 32MHz。这些成本优化型 MCU 具有高性能模拟外设集成和出色的低功耗电流消耗。这些 MCU 支持从 -40℃ 到 125℃ 的工作温度范围,并在 1.62V 至 3.6V 的电源电压下运行。器件具有内置纠错码 (ECC) 且高达 128KB 的嵌入式闪存存储器,以及高达 16KB 的 SRAM。闪存存储器分为两个主要存储体,用于支持现场固件更新,并支持在两个主要存储体之间进行地址交换。可以使用灵活的网络安全机制来支持安全启动、安全的现场固件更新、IP 保护(仅执行存储器)、密钥存储等。针对多种 AES 对称密码模式以及 TRNG 熵源提供了硬件加速。网络安全架构正等待 Arm® PSA 1 级认证。这些 MCU 包含精度高达 ±1.2% 的高速片上振荡器,无需外部晶体。还包含 3 通道 DMA、16 位/32 位CRC 加速器,以及各种高性能模拟外设,例如一个具有可配置内部电压基准的 12 位 1.68Msps ADC、一个可配置内部电压基准和一个片上温度传感器。这些器件还提供智能数字外设,例如一个 16 位高级控制计时器和两个 16 位通用计时器、一个具有正交使能输入的通用计时器、窗口式和独立看门狗计时器以及各种通信外设,包括一个 I2C、一个 SPI 和两个 UART(其中一个提供对 LIN 协议的支持)。
商品特性
- 搭载带存储器保护单元、频率高达 32MHz 的Arm® 32位 Cortex®-M0+ CPU
- 以获得 PSA-L1 认证为目标
- 工作温度范围:-40℃ 至 125℃
- 电源电压范围:1.62V 至 3.6V
- 内置带纠错码 (ECC) 且高达 128KB 的闪存
- 闪存支持地址交换和 OTA 更新的双组存储器结构
- 内置 16KB SRAM
- 集成一个支持多达 13 个外部通道的 12 位 1.68Msps 模数转换器 (ADC)
- ADC硬件均值计算可在 105ksps 下实现 14 位有效分辨率
- 集成可配置的 1.4V 或 2.5V 内部电压基准 (VREF)
- 集成温度传感器
- RUN模式电流:106µA/MHz (CoreMark)
- SLEEP模式电流:50µA/MHz
- STOP模式电流:239µA/4MHz
- STANDBY模式:启用 RTC、满 SRAM 和状态保持、32kHz 下电流为 1.5µA
- SHUTDOWN模式:75nA,具有 IO 唤醒能力
- 集成 3 通道 DMA 控制器
- 集成 3 通道事件结构信号系统
- 共支持 14 个 PWM 通道
- 集成一个带死区支持和多个互补输出的 16 位高级计时器,支持多达 8 个 PWM 通道
- 两个 16 位通用计时器支持 STANDBY 模式下的低功耗运行
- 一个支持 QEI 的 16 位通用计时器
- 集成窗口化看门狗计时器 (WWDT)
- 集成独立看门狗计时器 (IWDT)
- 集成带报警和日历模式的 RTC
- 两个 UART 接口,支持待机模式下的低功耗运行,其中一个支持 LIN、IrDA、DALI、智能卡、Manchester
- 一个 I2C 接口,最高支持 FM+ (1Mbit/s)、SMBus/PMBus 以及从 STOP 模式唤醒
- 一个 SPI 接口,支持高达 16Mbit/s 的速度
- 内置精度高达 ±1.2% 的内部 4MHz 至 32MHz 振荡器 (SYSOSC)
- 内置精度为 ±3% 的内部 32kHz 低频振荡器(LFOSC)
- 支持外部 32kHz 晶振 (LFXT)
- 集成支持 GCM/GMAC、CCM/CBC-MAC、CBC、CTR 的 AES-128/256 加速器
- 支持安全密钥存储,最多支持两个 AES 密钥
- 提供用于保护代码和数据的灵活防火墙
- 集成真随机数发生器 (TRNG)
- 集成循环冗余校验器(CRC-16、CRC-32)
- 最多支持 44 个 GPIO
- 两个 5V 容限开漏 IO
- 七个驱动强度为 20mA 的高驱动 IO
- 一个高速 IO
- 支持 2 引脚串行线调试 (SWD)
- 提供多种封装可选:48 引脚 LQFP (PT)(0.5mm 间距);48 引脚 VQFN (RGZ)(0.5mm 间距);32 引脚 VQFN (RHB)(0.5mm 间距);24 引脚 VQFN (RGE)(0.5mm 间距)
- 系列包含两个型号成员:MSPM0L1116:64KB 闪存、16KB RAM;MSPM0L1117:128KB 闪存、16KB RAM
- 提供 LP-MSPM0L1117 LaunchPad™ 开发套件和 MSP 软件开发套件 (SDK)
应用领域
- 电池充电和管理
- 电源和电力输送
- 个人电子产品
- 楼宇安防与防火安全
- 联网外设和打印机
- 能源基础设施智能抄表
- 智能抄表
- 通信模块
- 医疗和保健
- 照明
