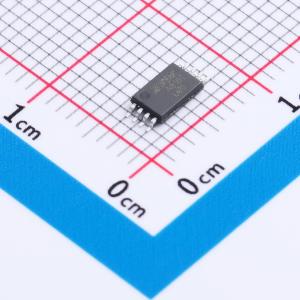

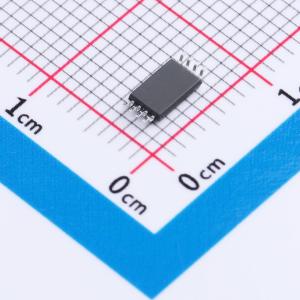

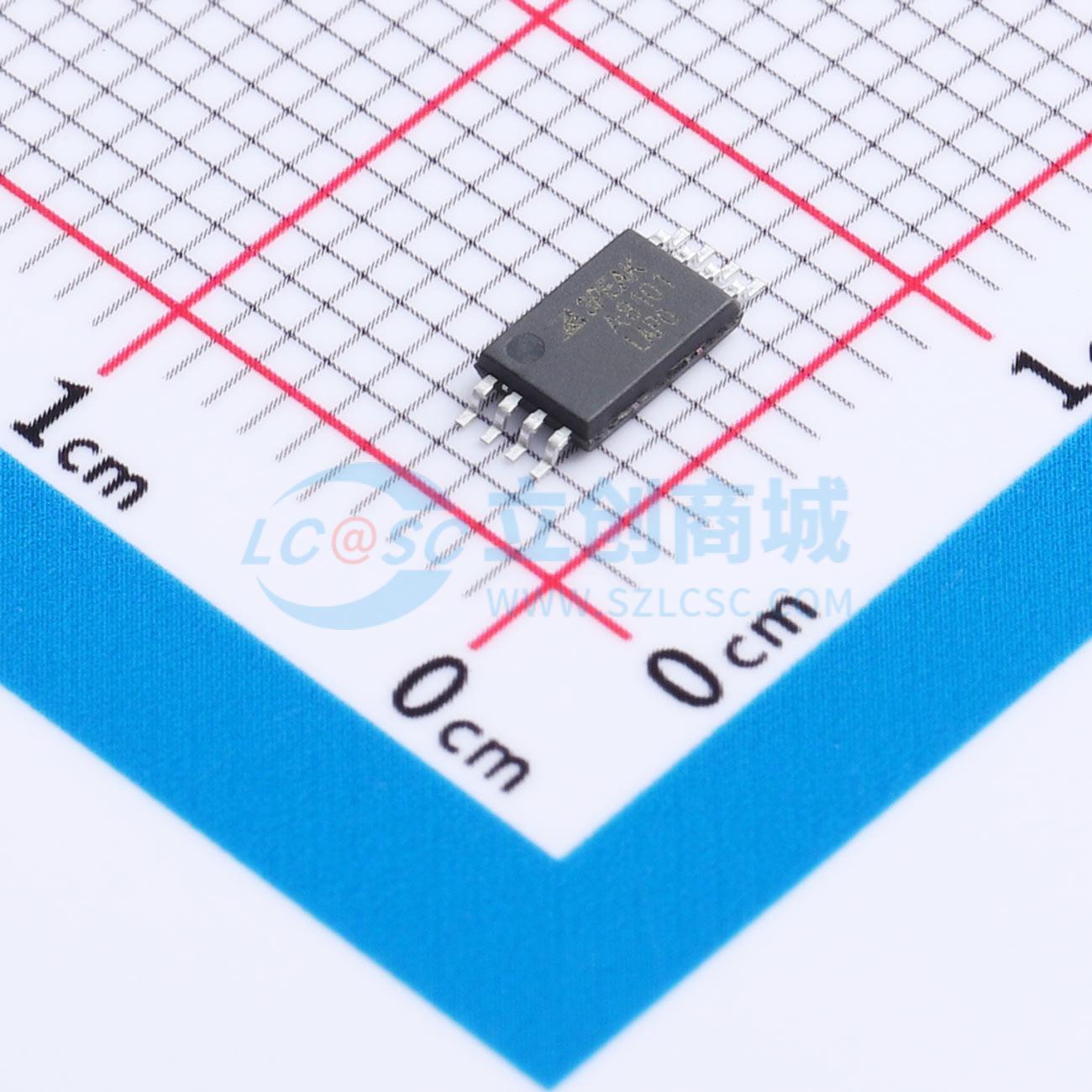

温馨提醒：图片仅供参考，商品以实物为准
TPA8101-TS1R
隔离式Delta-Sigma调制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该设备是一款精密的 delta-sigma 调制器，其输出通过电容式二氧化硅绝缘屏障与输入电路分离。WSOP8 封装的这一屏障经认证，根据 UL 1577 标准可提供高达 5000Vrms 的隔离。通过创新的电路设计和优化的结构，显著增强了设备的共模瞬态抗扰度 (CMTI)。设备的输入设计用于连接分流电阻器或其他低电压信号源。该设备的出色性能支持电机控制应用中的精确电流控制。共模过电压和高端电源电压缺失检测具备系统级诊断功能。该设备提供 WSOP8 和 TSSOP8 封装，工作温度范围为 -40°C 至 +125°C。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA8101-TS1R
- 商品编号
- C44545374
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 差分输入电压 | ±320mV | |
| 带宽(-3db) | 1.2MHz | |
| 增益 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 5uV | |
| 输入偏置电流(Ib) | 17uA | |
| 输出类型 | 非差分 |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 100kV/us | |
| 共模抑制比(CMRR) | -95dB | |
| 功能特性 | 故障检测；隔离式ΔΣ(Sigma-Delta)调制器 | |
| 输入侧工作电压 | 3V~5.5V | |
| 输出侧工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ |
