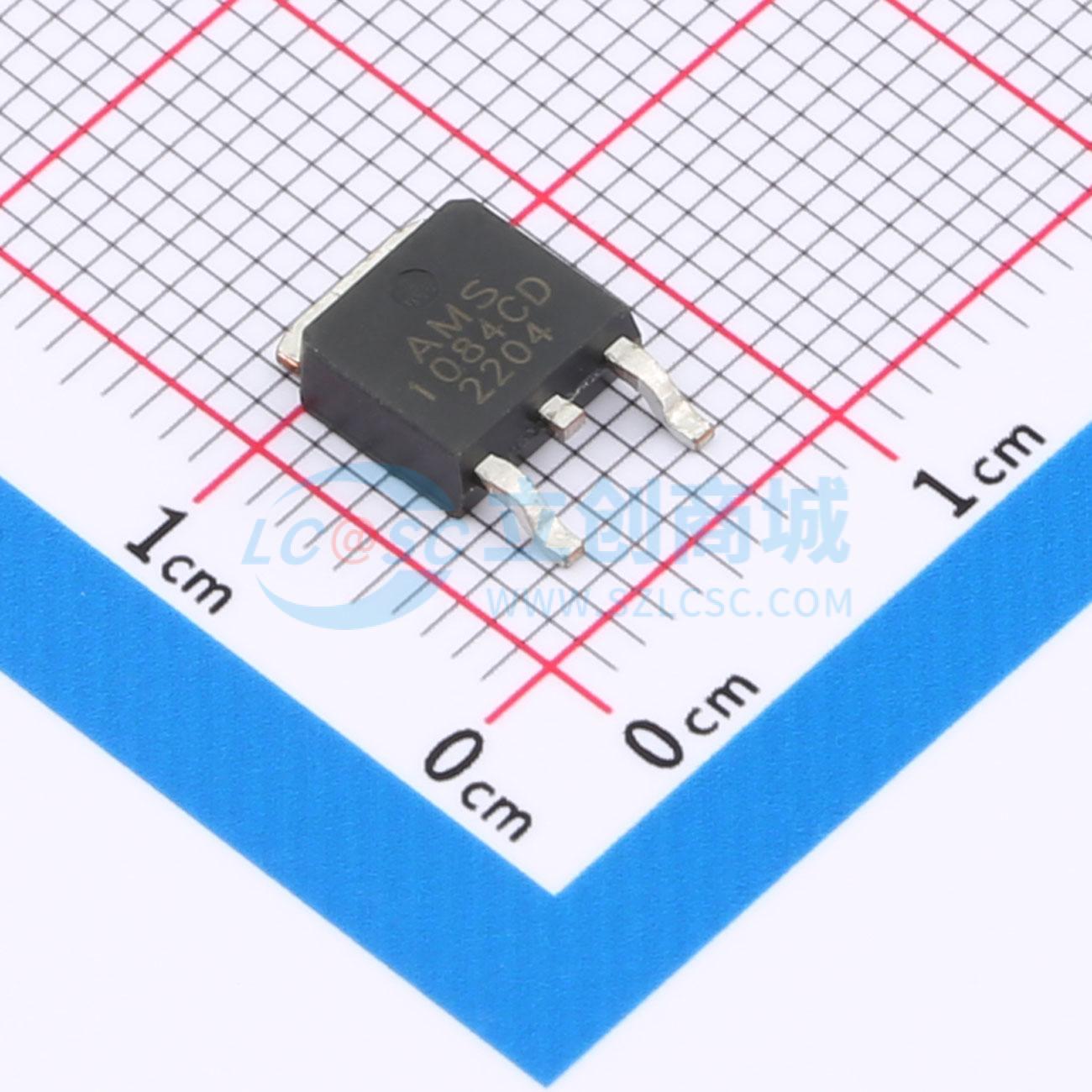

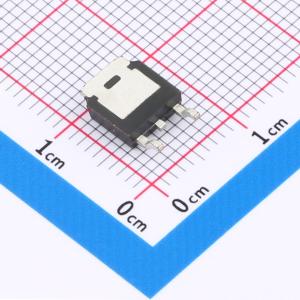

AMS1084CD

输入15V 输出1.25V 5A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 设计用于提供 5A 输出电流，并能在低至 1V 的输入输出压差下工作。器件的压降电压在最大输出电流时保证最大为 1.5V，在较低负载电流时会降低。片上微调将参考电压调整到 1%。电流限制也经过微调，可将调节器和电源电路在过载条件下的应力降至最低。与旧的三端调节器引脚兼容，提供 3 引脚 TO-220 封装、3 和 2 引脚 TO-263（塑料 DD）和 TO-252（D PAK）封装。
品牌名称: AMS
商品型号: AMS1084CD
商品编号: C45625
商品封装: TO-252-2(DPAK)
包装方式: 编带
商品毛重: 0.475克(g)

商品参数

商品概述

AMS1084系列可调及固定电压稳压器旨在提供5A输出电流，且可在低至1V的输入 - 输出压差下工作。该器件在最大输出电流时的压降电压保证最大为1.5V，在较低负载电流时压降会减小。片上微调将参考电压调整至1%。限流功能也经过微调，可最大程度降低稳压器和电源电路在过载条件下的压力。 AMS1084器件与旧款三端稳压器引脚兼容，提供3引脚TO - 220封装、3引脚和2引脚TO - 263（塑料DD）以及TO - 252（D PAK）封装。

商品特性

三端可调或固定输出电压为1.5V、2.5V、2.85V、3.0V、3.3V、3.5V和5.0V
输出电流为5A
可低至1V压降工作
线性调整率：0.015%
负载调整率：0.1%
提供TO - 220、TO - 263和TO - 252封装

应用领域

高效线性稳压器
开关电源后置稳压器
微处理器电源
电池充电器
恒流稳压器
笔记本电脑/个人计算机电源
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	15V
	输出电压	1.25V
	输出电流	5A
	电源纹波抑制比(PSRR)	75dB@(120Hz)

	属性	参数值
	压差	1.5V@(5A)
	静态电流(Iq)	5mA
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
