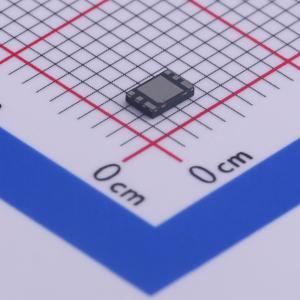

AP9211SA-AB-HAC-7

AP9211是一款专为单节锂离子可充电电池组应用而设计的单芯片保护解决方案。 AP9211包含一颗单节锂离子电池保护芯片和一个共漏极双N沟道MOSFET。 AP9211具备丰富的电池保护功能，可通过检测过充电压/电流、过放电压/电流或负载短路来关断N沟道MOSFET。AP9211内置固定延迟时间，可节省外部元件。 AP9211采用U-DFN2030-6（C型）封装。

• 高压CMOS工艺，最高可达30V（VDD至VM）
• 低静态电流（+25°C）
  • 正常模式下，3.0μA（典型值），4.5μA（最大值），VDD = 3.5V
  • 掉电模式下，0.1μA（最大值）
• 高精度电压检测电路（+25°C）
  • 过充检测电压：3.5V至4.5V（5mV步进），精度±25mV
  • 过充滞后电压范围：0.1V至0.4V（50mV步进），精度±50mV
  • 过放检测电压：2.0V至3.4V（10mV步进），精度±35mV
  • 过放滞后电压范围：0V至0.7V（40mV步进），精度±65mV
  • 放电过流检测电压：0.05V至0.32V（10mV步进），精度±15mV
  • 短路电流检测电压：0.45V至0.7V（50mV步进），精度±100mV
  • 充电过流检测电压：-0.2V至-0.05V（10mV步进），精度±15mV
  • 过充保护检测电压：8.0V（固定），精度±2V
  • 过充保护释放电压：7.3V（固定），精度±2V
• 内置固定检测延迟时间（+25°C），精度±20%
• 掉电模式可选（是或否）
• 零电压电池充电可选（允许或禁止）
• 过充保护模式可选（自动释放或锁存）
• 完全无铅且完全符合RoHS标准
• 无卤素和锑。“绿色”器件

• 锂离子可充电电池组
