温馨提醒：图片仅供参考，商品以实物为准

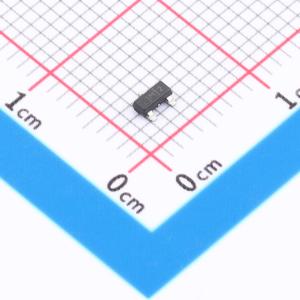

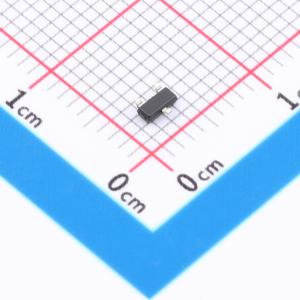

DRV50530AQDBZR
被合并商品 模拟双极霍尔效应传感器
- 描述
- DRV5053 器件是一个斩波稳定霍尔 IC，可提供在温度范围内具有出色灵敏度稳定性和集成保护特性的磁感应解决方案。 0V 至 2V 模拟输出可对施加的磁通密度做出线性响应，并且能够辨别磁场方向的极性。该器件具有 2.5V 至 38V 的宽工作电压范围，反极性保护高达 –22V，因此适用于各种工业和消费类应用。 针对反向电源条件、负载突降和输出短路或过流，提供了内部保护功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV50530AQDBZR
- 商品编号
- C44407409
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.044233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 双极型 | |
| 工作电压 | 2.5V~38V | |
| 输出电流 | 2.3mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | 2.7mA | |
| 采样频率 | 20kHz |
商品概述
DRV5053 器件是一个斩波稳定霍尔 IC，可提供在温度范围内具有出色灵敏度稳定性和集成保护特性的磁感应解决方案。 0V 至 2V 模拟输出可对施加的磁通密度做出线性响应，并且能够辨别磁场方向的极性。该器件具有 2.5V 至 38V 的宽工作电压范围，反极性保护高达 –22V，因此适用于各种工业和消费类应用。 针对反向电源条件、负载突降和输出短路或过流，提供了内部保护功能。
商品特性
- 线性输出霍尔传感器
- 出色的温度稳定性 – 温度范围内的灵敏度为 ±10%
- 高灵敏度选项：
- 11mV/mT（OA）
- 23mV/mT (PA)
- 45mV/mT (RA)
- 90mV/mT (VA)
- +23mV/mT (CA)
- +45mV/mT (EA)
- 支持宽电压范围 – 2.5V 至 38V 无需外部稳压器
- 宽工作温度范围 – TA = -40 至 125°C （Q）
- 放大的输出级 – 2.3mA 灌电流，300μA 拉电流 输出电压：0.2V 至大约 1.8V – B = 0mT ，OUT = 1V
- 快速加电：35μs
- 小型封装和外形尺寸
- 表面贴装 3 引脚 SOT - 23 (DBZ) 2.92mm×2.37mm
- 穿孔式 3 引脚 TO - 92 (LPG) 4.00mm×3.15mm
- 保护特性：
- 反向电源保护（高达 -22V）
- 支持高达 40V 的负载突降
- 输出短路保护
- 输出电流限制
