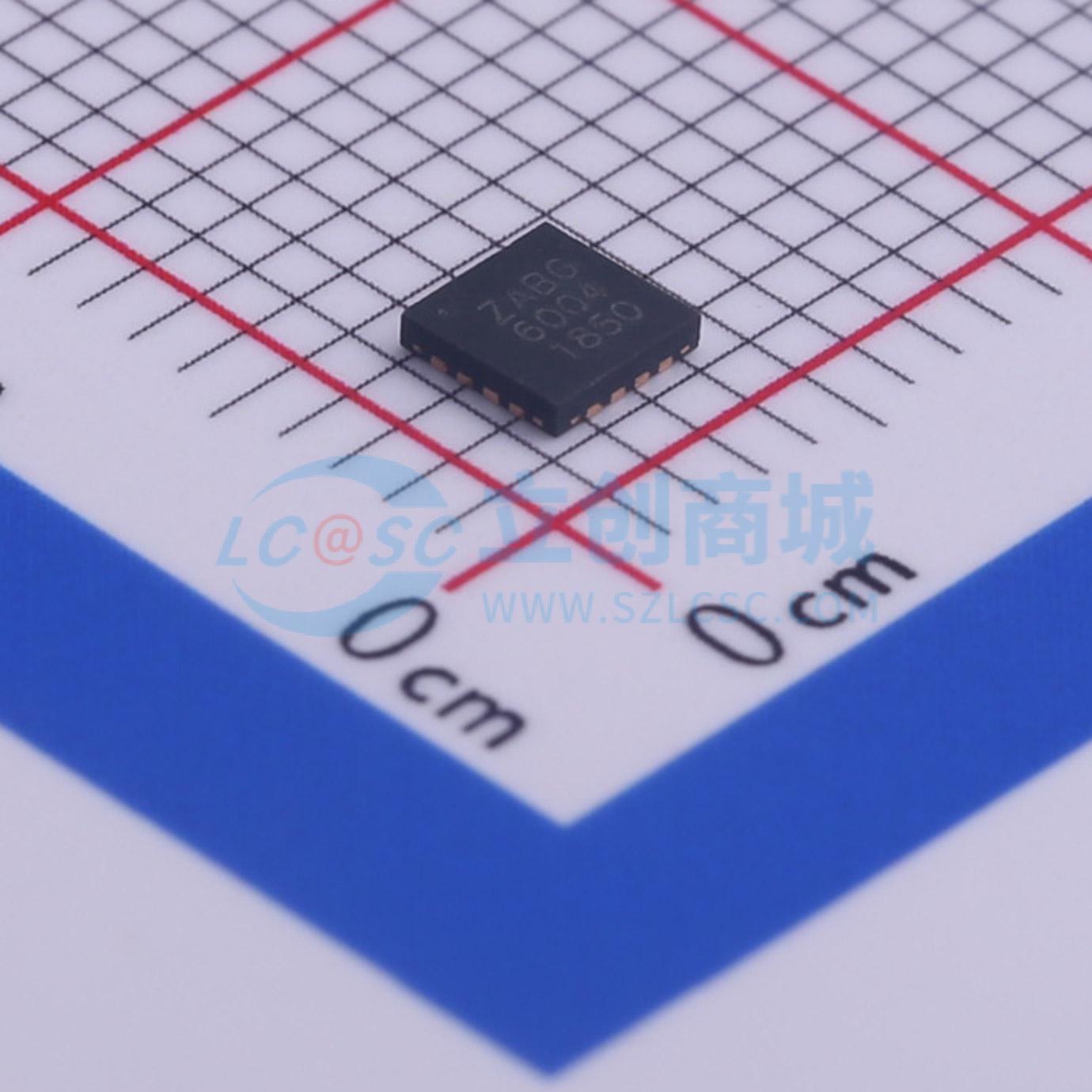

温馨提醒：图片仅供参考，商品以实物为准
ZABG6004JA16TC
停产 ZABG6004JA16TC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- DIODES(美台)
- 商品型号
- ZABG6004JA16TC
- 商品编号
- C460111
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
参数完善中
商品概述
ZABG6004是一种先进的GaAs和HEMT FET偏置控制器，设计用于从最小的电源轨工作，主要用于卫星低噪声模块（LNB）。通过添加一个电容和两个电阻，ZABG6004可以为多达6个外部接地源FET提供漏极电压和电流控制。它能够在2.1V至5V的单电源下工作，并生成FET栅极偏置所需的调节负电源轨。-2V的负偏置也可用于供给其他外部电路。在ZABG6004上设置漏极电流使用两个电阻，漏极电流控制分为两组，一组两个FET，另一组四个FET。这样可以调整输入FET的工作电流以最小化噪声，同时后续的FET级可以调整以实现最大增益。
商品特性
- 为多达6个GaAs和HEMT FET提供偏置
- 工作电压范围2.1V至5V
- 超低工作电流1.1mA
- 动态FET保护
- 放大器FET漏极电流可选（4mA至15mA）
- 受调节的负轨生成器仅需1个外部电容
- 扩展温度范围-40°C至+105°C
- U-QFN3030-16（Type B）和QSOP-20表面贴装封装
- 完全无铅且完全符合RoHS标准
- 无卤素和无锑。“绿色”器件
应用领域
- 低功耗LNB
- 数字LNB
- IP LNB
- 双LNB和四LNB
- 通用LNA偏置
