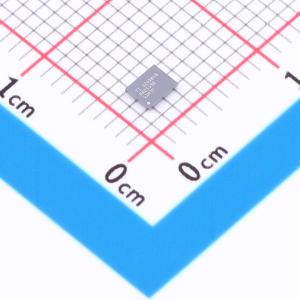

温馨提醒：图片仅供参考，商品以实物为准
BQ25190YBGR
1节、1A线性电池充电器，集成降压-升压、DVS降压、LDO、ADC和电源路径
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ25190YBGR
- 商品编号
- C44295446
- 商品封装
- DSBGA-30
- 包装方式
- 袋装
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3V~18V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 680uA | |
| 接口类型 | I2C |
商品概述
BQ25190是一款高度集成的电池管理单元，集成了可穿戴设备常用的功能:带电源路径的线性充电器、1个降压开关转换器（Buck）、1个升降压开关转换器（Buck-boost）、2个LDO（LDO1和LDO2）、带定时器的手动复位（MR）、多通道模数转换器（ADC），以及4个多功能通用输入输出端口（GPIO）。集成充电器支持5mA至1A的充电电流，可实现快速精准充电，同时为系统提供稳压输出。系统稳压电压（VSYS）可根据下游系统负载的推荐工作条件通过I²C配置。其他运行参数如输入电流限制、充电电流、Buck转换器输出电压、升降压转换器输出电压以及LDO输出电压也均可通过I²C接口编程。BQ25190在运行和关断状态下均具备低静态电流，可延长电池续航时间。
商品特性
- 集成1A电源路径线性充电器
- 输入电压工作范围为3.0V 至 18.0V
- 输入电压耐压可达25V
- 电池稳压电压可配置，精度为±0.5%，范围3.5V 至 4.65V，步长10mV
- 快速充电电流可在5mA 至 1A之间配置
- BATFET导通电阻为55mΩ
- 最大放电电流可达2.5A，支持高系统负载
- 完全可编程JEITA配置文件，可实现全温度范围安全充电
- 具备电源路径管理，可为系统供电并为电池充电
- 除电池电压追踪和输入直通选项外，还支持4.4V 至 4.9V范围的稳压系统电压
- 输入电流限制可配置
- 动态电源路径管理优化弱适配器供电下的充电效果
- 可选择适配器或电池为系统供电
- 先进的系统复位机制
- 超低静态电流模式
- 电池模式下电池静态电流为2μA
- 船舶模式下电池静态电流为15nA
- 集成带I²C和GPIO可编程DVS输出的Buck转换器
- 系统侧静态电流为0.36μA
- 输出电压可选两种配置:0.4V 至 1.575V步长12.5mV，或0.4V 至 3.6V步长25mV/50mV
- 最大输出电流可达600mA
- 集成带I²C可编程DVS输出的升降压转换器
- 系统侧静态电流为0.1μA
- 输出电压范围1.7V 至 5.2V，步长50mV
- 当VSYS≥3.0V、VBBOUT=3.3V时，最大输出电流可达600mA
- 集成I²C可编程LDO（LDO1和LDO2）
- 静态电流为25nA
- 输出电压范围0.8V 至 3.6V，步长50mV
- 最大输出电流可达200mA
- LDO1可在船舶模式下保持工作
- 可配置为LDO模式或旁路模式
- 配备专用输入引脚
- 集成故障保护功能，保障安全
- 输入电流限制和过压保护
- 电池、集成轨过流保护
- 电池耗尽保护
- 热调节和热关断
- 集成12位ADC，可监测输入电流、BATFET电流、输入电压、电池电压、电池温度或外部电压信号
应用领域
- 智能手表及其他可穿戴设备
- 便携式医疗设备
- 智能追踪器
- 零售自动化与支付
