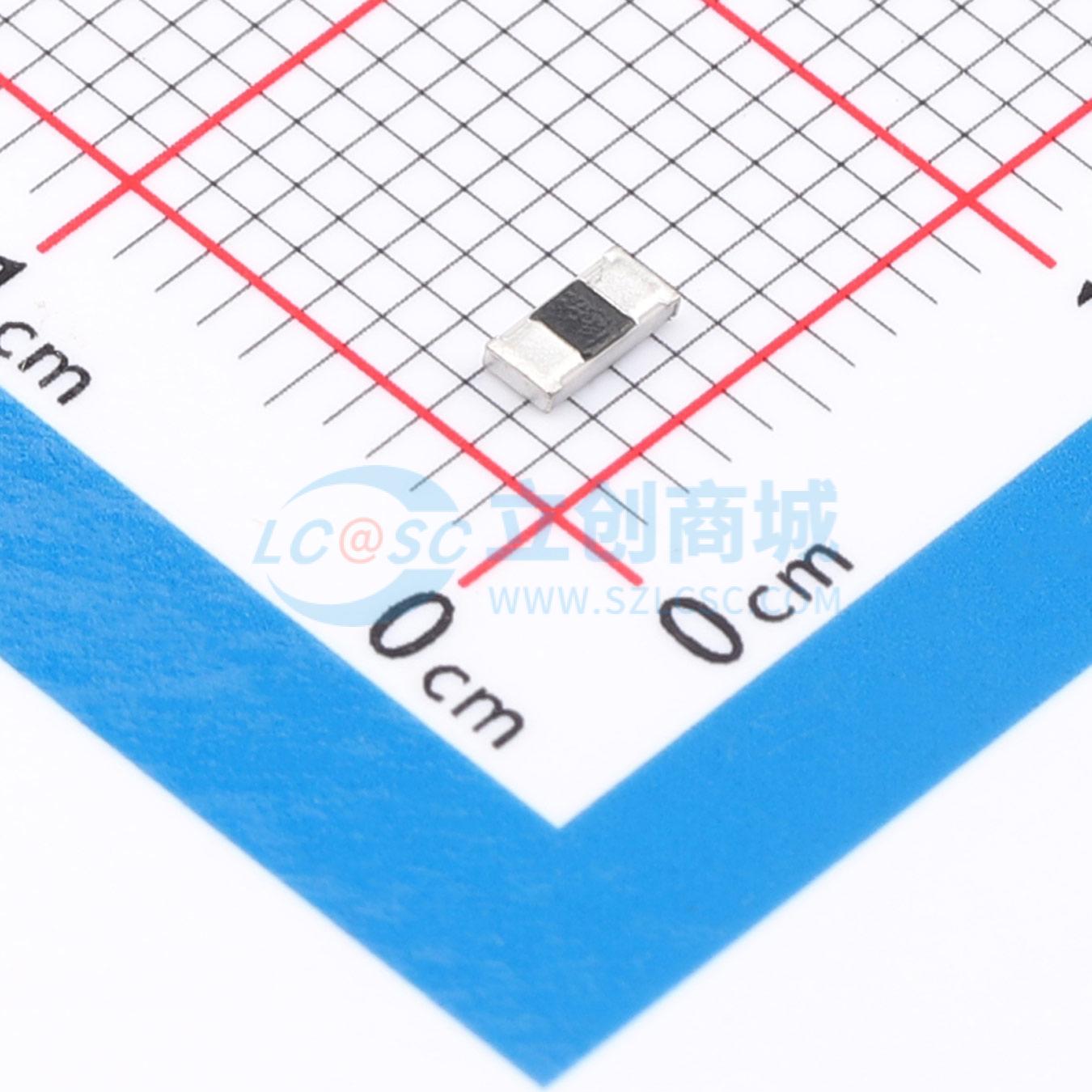

温馨提醒：图片仅供参考，商品以实物为准

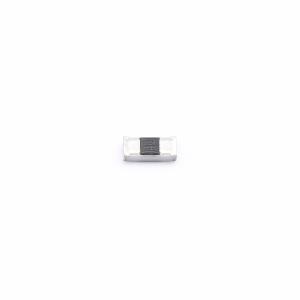

ERJ-8BWJR100V
100mΩ ±5% 1W 厚膜电阻
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- PANASONIC(松下)
- 商品型号
- ERJ-8BWJR100V
- 商品编号
- C4063750
- 商品封装
- 1206
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 贴片电阻 | |
| 电阻类型 | 厚膜电阻 | |
| 阻值 | 100mΩ | |
| 精度 | ±5% |
| 属性 | 参数值 | |
|---|---|---|
| 功率 | 1W | |
| 温度系数 | 0ppm/℃~+100ppm/℃ | |
| 工作温度 | -55℃~+155℃ |
商品特性
- 电流检测电阻
- 体积小、重量轻
- 通过独创的厚膜电阻元件和特殊电极结构，实现低电阻和高精度
- 适用于回流焊和波峰焊
- 通过抑制温度上升的双面电阻元件结构实现高功率：ERJ2LW、3LW、6LW、2BW、3BW、6BW、8BW、6CW、8CW
- 低 TCR：±75×10⁻⁶/K（ERJ6CW、ERJ8CW）
- 低电阻值：厚膜电阻低至 5 mΩ（ERJ3LW、6LW）
- 参考标准：IEC 60115 - 8、JIS C 5201 - 8、JEITA RC - 2144
- 符合 AEC - Q200 标准
- 符合 RoHS 标准
