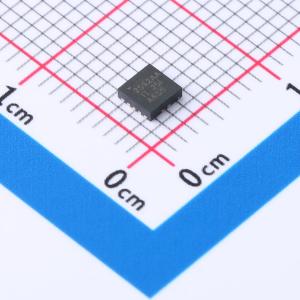

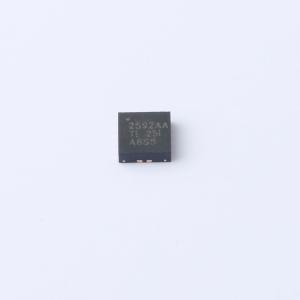

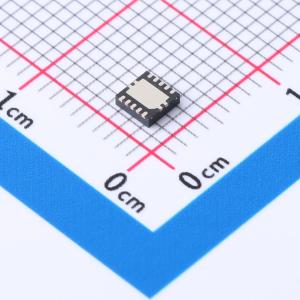

TPS2592AADRCR
具备过压保护和阻断FET控制功能的12V电子保险丝
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS2592AA 4.5V 至 13.8V、28mΩ、2A 至 3.7A 电子保险丝
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2592AADRCR
- 商品编号
- C458564
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 3.4A | |
| 工作电压 | 4.5V~13.8V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 28mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP) |
商品概述
TPS2592Ax系列电子保险丝是一款采用微型封装的高度集成的电路保护和电源管理解决方案。该器件使用的外部元件较少，并提供多种保护模式。它们能有效抵御过载、短路、电压浪涌、过大浪涌电流和反向电流。 可通过单个外部电阻设置电流限制水平。过压事件由内部钳位电路限制在安全的固定最大值，无需外部元件。 对于有特定电压斜坡要求的应用，可通过单个电容设置dV/dT，以确保输出斜坡速率合适。许多系统（如固态硬盘）不能允许保持电容能量通过FET体二极管反向泄放到电压下降或短路的输入总线上。BFET引脚就是为这类系统设计的。可将一个外部NFET与TPS2592Ax输出“背靠背（B2B）”连接，并由BFET驱动其栅极，以防止电流从负载流向电源。
商品特性
- 工作电压（VOPERATING） = 4.5 V至13.8 V，最大绝对电压（VABSMAX） = 20 V
- 集成28 mΩ导通MOSFET
- 固定15 V过压钳位
- 2 A至3.7 A可调限流（±15%精度）
- 支持反向电流阻断
- 可编程输出压摆率、欠压锁定（UVLO）
- 内置热关断功能
- 通过UL 2367认证 – 文件编号169910
- 限流电阻（RLIM） ≤ 100 kΩ（最大4 A）
- 单点故障测试期间安全（UL60950）
- 小尺寸封装 – 10引脚（3 mm × 3 mm）VSON
应用领域
- 适配器供电设备、硬盘驱动器和固态硬盘
- 机顶盒
- 服务器/辅助电源
- 风扇控制、PCI/PCIe卡
