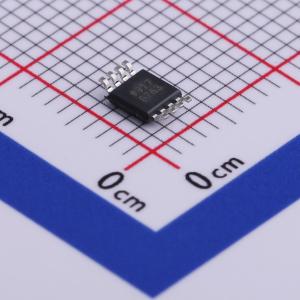

AD8497ARMZ-R7
集成冷结温度补偿的精密热电偶放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8494/AD8495/AD8496/AD8497均为集成热电偶冷结补偿器的精密仪表放大器。冰点基准与预校准放大器的结合，使其能直接从热电偶信号产生高电平 <5mV/°C> 输出。这些器件既可以用作独立温度计，也可以用作使用固定或远程设定点控制的开关输出设定点控制器。AD8494/AD8495/AD8496/AD8497可以采用单端电源(低于3V)供电；通过偏置基准输入，可以测量 0°C 以下的温度。为使自热效应最小，无负载的AD849x的总电源电流典型值为 180μA ，但它也能向负载提供超过 ±5 mA 的电流。AD8494和AD8496通过激光晶圆调整进行预校准，与J型(铁 - 康铜)热电偶的特性相匹配；AD8495和AD8497经过激光调整，与K型(铬镍 - 铝镍)热电偶的特性相匹配。AD8494/AD8495/AD8496/AD8497支持宽电源电压范围。在5V单电源下， 5mV/°C 输出使这些器件可以覆盖近1000度的热电偶温度范围。在3V电源下，AD8494/AD8495/AD8496/AD8497可以直接与低电源电压ADC接口。这些器件也可以采用高达36V的电源供电，支持要求宽共模输入范围的工业系统。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8497ARMZ-R7
- 商品编号
- C457933
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入偏置电流(Ib) | 50nA | |
| 输入失调电流(Ios) | 1.5nA | |
| 噪声密度(eN) | 32nV/√Hz@1kHz |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 180uA | |
| 输出电流 | 7mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee~Vcc) | 2.7V~18V；-18V~-2.7V |
商品概述
AD8494/AD8495/AD8496/AD8497均为集成热电偶冷结补偿器的精密仪表放大器。冰点基准与预校准放大器的结合，使其能直接从热电偶信号产生高电平 <5mV/°C> 输出。这些器件既可以用作独立温度计，也可以用作使用固定或远程设定点控制的开关输出设定点控制器。 AD8494/AD8495/AD8496/AD8497可以采用单端电源(低于3V)供电；通过偏置基准输入，可以测量 0°C 以下的温度。为使自热效应最小，无负载的AD849x的总电源电流典型值为 180μA ，但它也能向负载提供超过 ±5 mA 的电流。 AD8494和AD8496通过激光晶圆调整进行预校准，与J型(铁 - 康铜)热电偶的特性相匹配；AD8495和AD8497经过激光调整，与K型(铬镍 - 铝镍)热电偶的特性相匹配。 AD8494/AD8495/AD8496/AD8497支持宽电源电压范围。在5V单电源下， 5mV/°C 输出使这些器件可以覆盖近1000度的热电偶温度范围。 在3V电源下，AD8494/AD8495/AD8496/AD8497可以直接与低电源电压ADC接口。这些器件也可以采用高达36V的电源供电，支持要求宽共模输入范围的工业系统。
商品特性
- 单IC封装的完整、精密激光晶圆调整的热电偶信号调理系统。
- 灵活的引脚分配允许其用作设定点控制器或独立的摄氏温度计。
- 加固型输入可以承受4kV ESD，并提供高达 Vs±25V 的过压保护(OVP)。
- 差分输入可以抑制热电偶引脚上的共模噪声。
- 采用单电源时，可以偏置基准引脚电压以测量 0°C。
- 采用8引脚小型MSOP封装，完全符合RoHS标准。
应用领域
- J或K型热电偶温度测量
- 设定点控制器
- 摄氏温度计
- 通用冷结补偿器
- 白色家电(烤箱、炉灶)温度测量
- 废气温度检测
- 催化转换器温度检测
