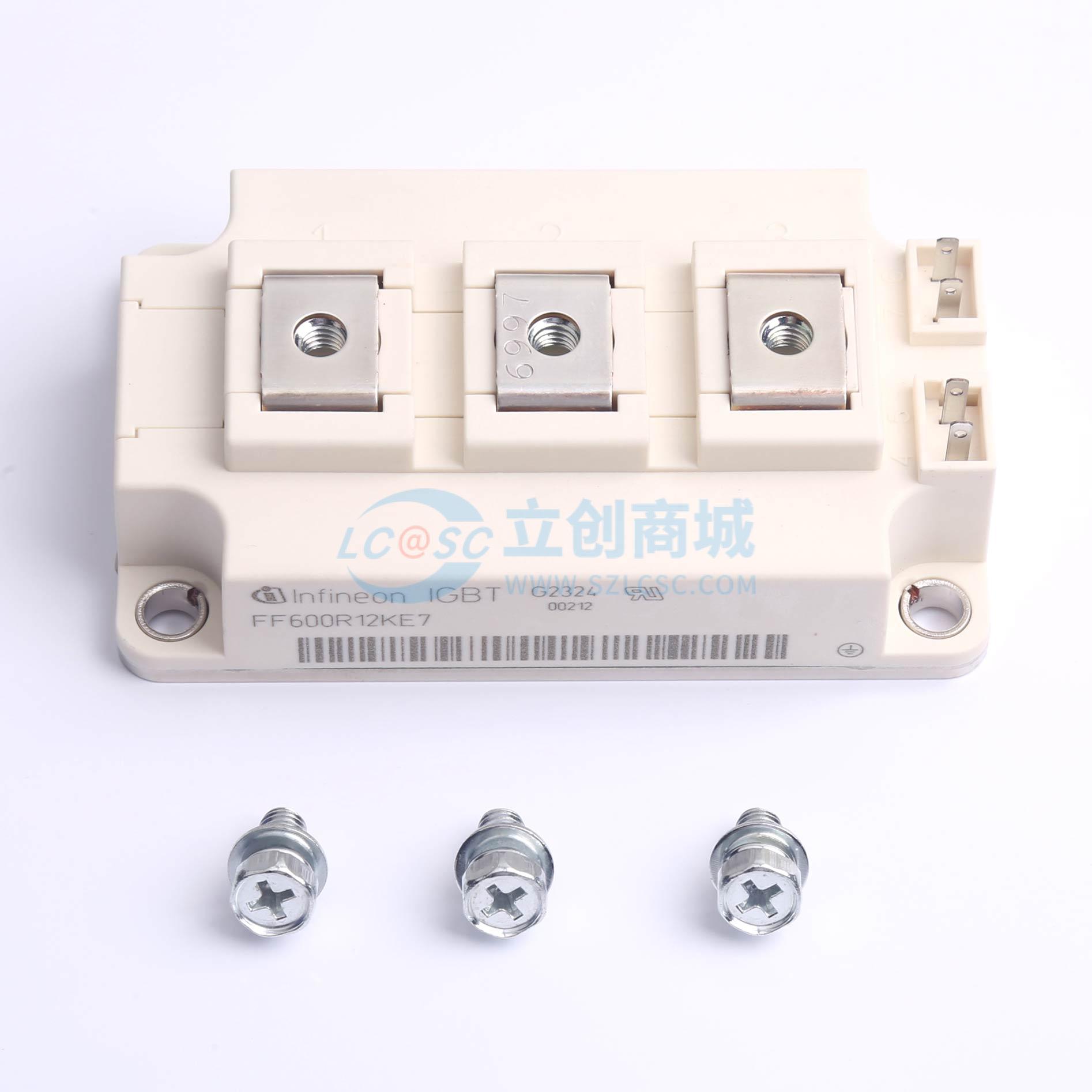

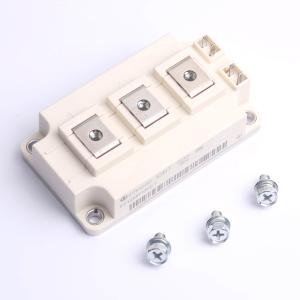

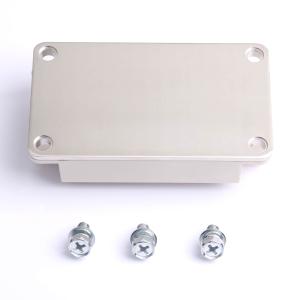

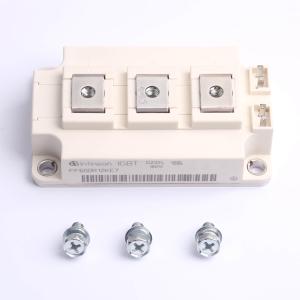

FF600R12KE7
62毫米C系列模块，采用TRENCHSTOP IGBT7和发射极控制7二极管
- 描述
- 特性：电气特性: -VCES = 1200V。 -ICnom = 600A / ICRM = 1200A。 -TRENCHSTOP IGBT7 VCE,sat 具有正温度系数。 机械特性: -4 kV AC 1 分钟绝缘。 -高爬电和电气间隙距离。 -高功率密度。应用：伺服驱动器。 太阳能应用
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- FF600R12KE7
- 商品编号
- C44038342
- 商品封装
- 螺栓安装
- 包装方式
- 袋装
- 商品毛重
- 385.333333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | IGBT模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 600A | |
| 正向脉冲电流(Ifm) | 1200A | |
| 集射极饱和电压(VCE(sat)) | 1.75V@600A,15V | |
| 栅极阈值电压(Vge(th)) | 5.15V@12mA | |
| 栅极电荷量(Qg) | 9.66uC@600V,15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 92.3nF | |
| 开启延迟时间(Td(on)) | 435ns | |
| 关断延迟时间(Td(off)) | 490ns | |
| 导通损耗(Eon) | 17mJ | |
| 关断损耗(Eoff) | 53.2mJ | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 0.462nF |
