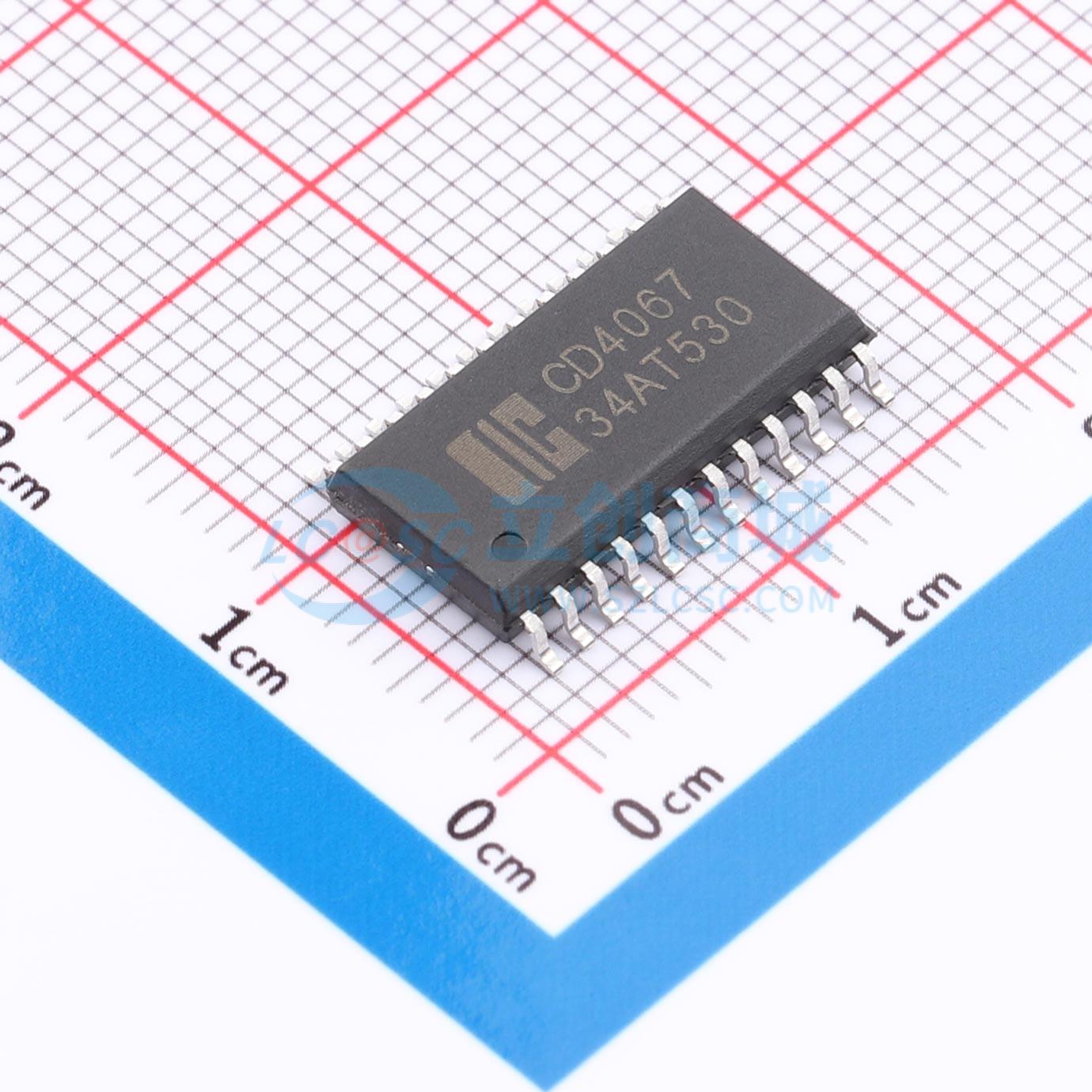

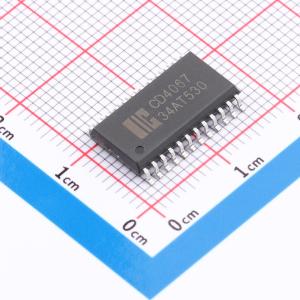

温馨提醒：图片仅供参考，商品以实物为准
CD4067SA24.TR
16通道模拟复用器/解复用器，含四个地址输入和一个使能输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD4067SA24.TR
- 商品编号
- C43914027
- 商品封装
- SOP-24
- 包装方式
- 编带
- 商品毛重
- 2.078571克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 3V~9V | |
| 输入数/输出数 | 4/16 | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 15ns@9V,50pF | |
| 静态电流(Iq) | 10uA | |
| 功能特性 | 输出使能高阻；三态输出 |
商品概述
CD4067是一款16通道模拟多路复用器/解复用器，具有四个地址输入（A0至A3）、一个低电平有效的使能输入E（上划线）、十六个独立输入/输出（Y0至Y15）以及一个公共输入/输出（Z）。该器件包含十六个双向模拟开关，每侧连接到一个独立输入/输出（Y0至Y15），另一侧连接到公共输入/输出（Z）。当E（上划线）为低电平时，由A0至A3选择十六个开关中的一个（低阻抗导通状态）。所有未选中的开关均处于高阻抗关断状态。当E（上划线）为高电平时，所有开关均处于高阻抗关断状态，与A0至A3无关。模拟输入/输出（Y0至Y15和Z）的摆幅可在作为正极限的VDD和作为负极限的VSS之间。VDD至VSS不得超过9V。
商品特性
- 宽电源电压范围：3V至9V
- 完全静态操作
- 5V和9V参数额定值
- 标准化的对称输出特性
- 工作温度范围：-40℃到+125℃
- 封装信息：SOP24/TSSOP24/SSOP24(0.65mm)/SSOP24(0.635mm)
