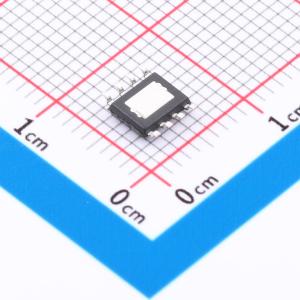

AT8870
单通道直流有刷电机驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款直流有刷电机驱动器，适用于打印机、电器、工业设备以及其他小型机器。两个逻辑输入控制H桥驱动器，该驱动器由四个N-MOS组成，能够以高达3.6A的峰值电流双向控制电机。利用电流衰减模式，可通过对输入进行脉宽调制(PWM)来控制电机转速。如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式
- 品牌名称
- 杭州中科微
- 商品型号
- AT8870
- 商品编号
- C43764326
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | 1.8A | |
| 峰值电流 | 2.5A | |
| 工作电压 | 6.5V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 350mΩ | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 主动制动功能；交错导通保护；电流采样/调节功能 |
商品概述
该直流有刷电机驱动器适用于打印机、电器、工业设备以及其他小型机器。两个逻辑输入控制由四个N-MOS组成的H桥驱动器，能够以高达3.6A的峰值电流双向控制电机。利用电流衰减模式，可通过对输入进行脉宽调制来控制电机转速。如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。它集成电流限制功能，该功能基于模拟输入VREF以及ISEN引脚的电压。该器件能够将电流限制在某一已知水平，这可显著降低系统功耗要求，并且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。内部关断功能包含过流保护、短路保护、欠压锁定和过温保护。该产品提供一种带有裸露焊盘的ESOP8封装，能有效改善散热性能，且是无铝产品，符合环保标准。
商品特性
- 单通道H桥电机驱动器
- 宽电压供电，6.5V-28V
- 低R_DS(ON)电阻，350mΩ（HS+LS）
- 3.6A峰值驱动输出，2.2A连续驱动输出
- PWM控制接口
- 支持低功耗休眠模式
- 过温关断电路
- 短路保护
- 欠压锁定保护
- 自动故障恢复
应用领域
- 打印机及办公自动化设备
- 电器
- 机器人
- 工业设备
