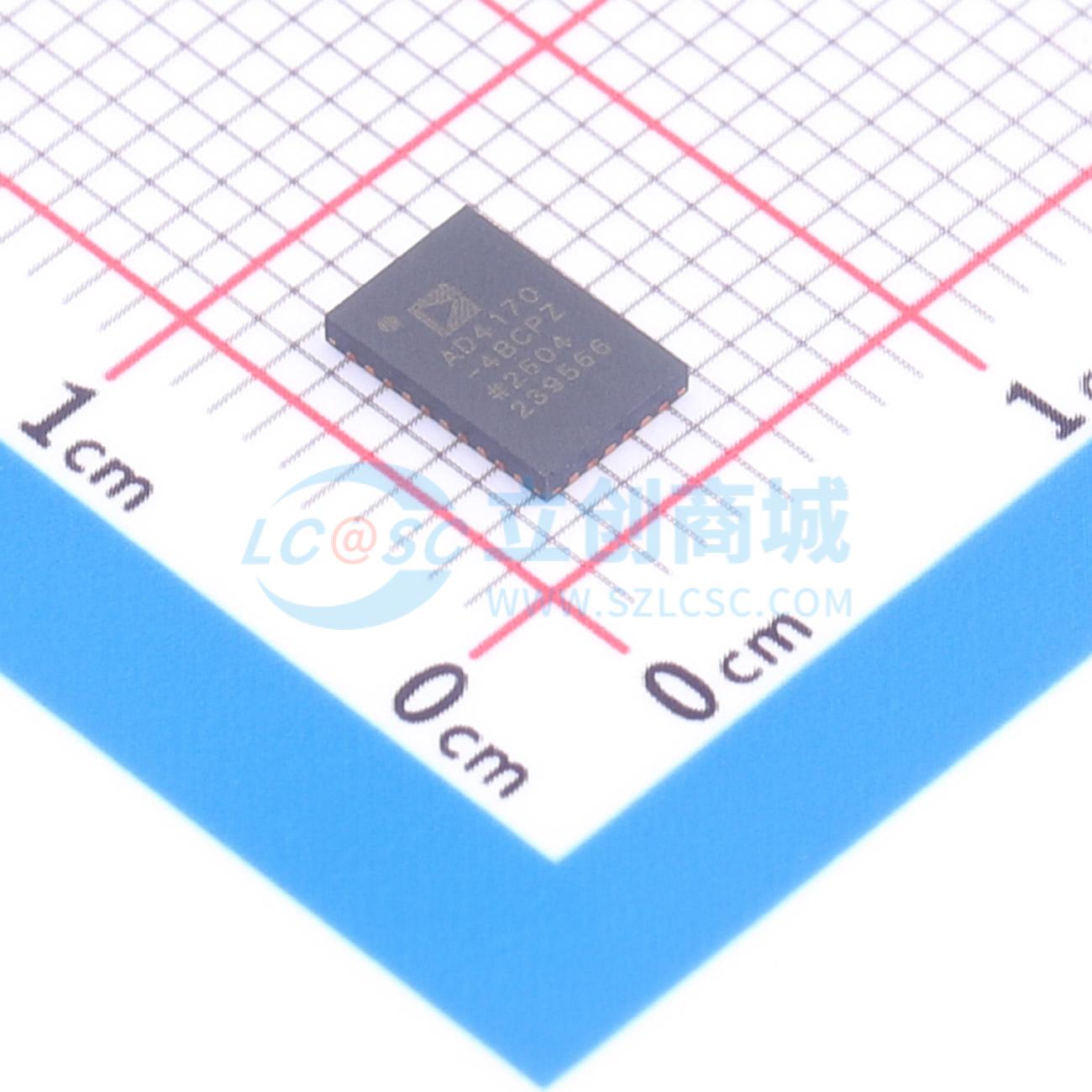

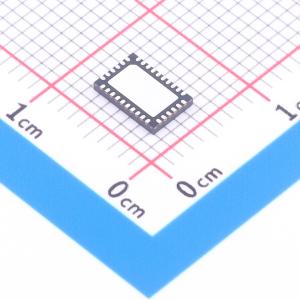

AD4170-4BCPZ
24bit 、直流至50 kHz输入带宽、多通道、带PGA的低噪声精密Σ-Δ型ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：精密交流和直流性能。 低噪声：5.5 nV/√Hz（增益 = 128）。 积分非线性：±0.5 ppm FSR。 高信噪比：110 dB（典型值，VREF = 4.096V，增益 = 1，预充电，sinc 滤波器）。应用：工业过程控制：PLC/DCC 模块。 温度和压力测量
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD4170-4BCPZ
- 商品编号
- C43740544
- 商品封装
- LFCSP-32-EP(4x6)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 500kHz | |
| 通道数 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+105℃ | |
| 信噪比 | 110dB |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 16MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 5ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 7.6Hz；500kHz | |
| 静态电流 | 7.7mA |
