温馨提醒：图片仅供参考，商品以实物为准

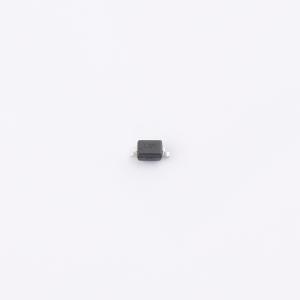

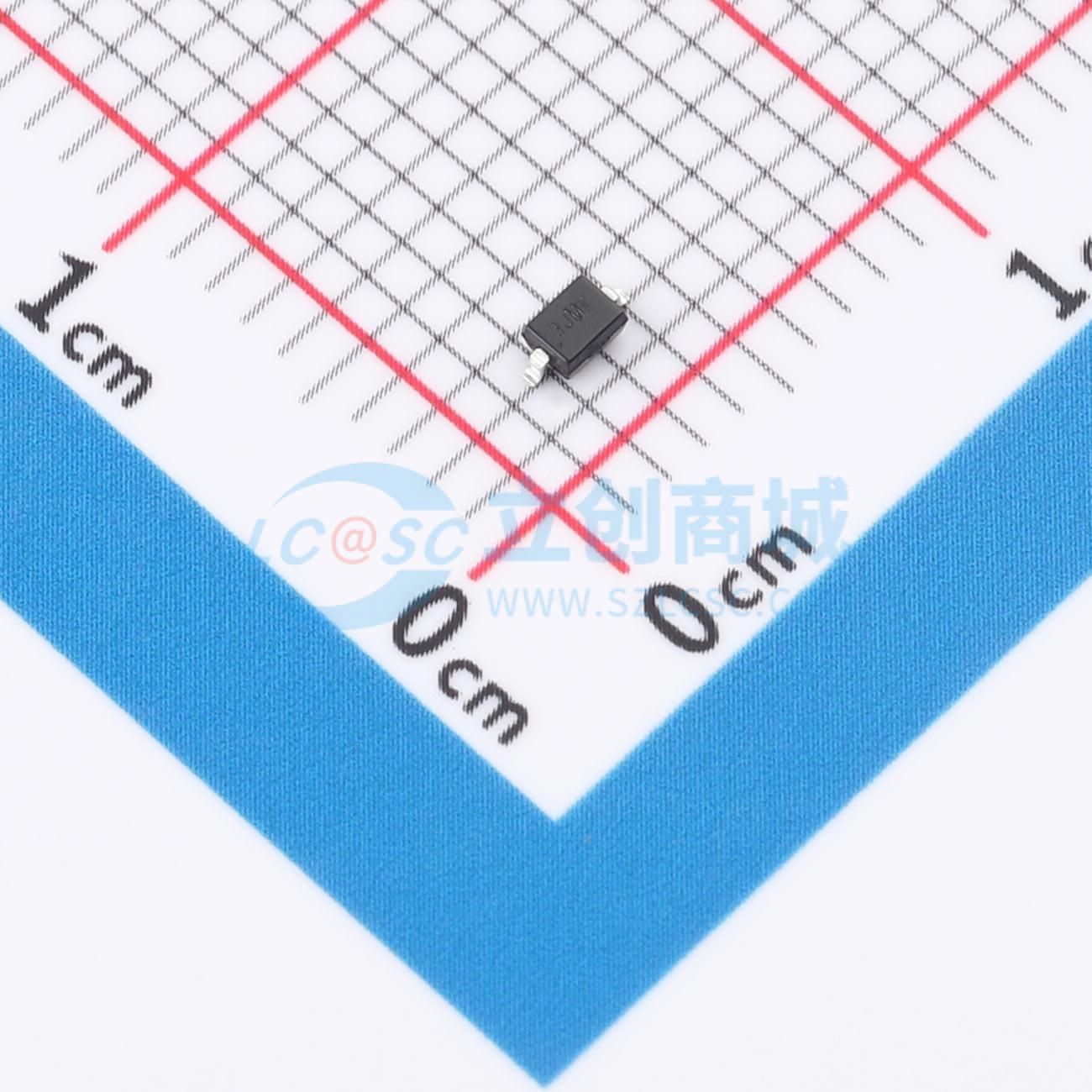

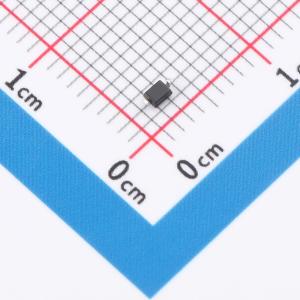

TSD12CDYFR
12V 15A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 双向TVS保护二极管专为钳制ESD和浪涌等有害瞬变而设计。器件的额定ESD冲击消散值高达±30kV（接触放电和空气间隙放电），这超过了IEC61000-4-2国际标准中规定的最高级别（4级）。结合了强大钳位性能和低电容，是出色的TVS二极管，可在许多不同应用中保护数据线路和电源线路。采用业界通用的引线式SOD-323封装，可轻松焊接。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TSD12CDYFR
- 商品编号
- C43696771
- 商品封装
- SOT-2
- 包装方式
- 编带
- 商品毛重
- 0.1682克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 21V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 390W@8/20us | |
| 击穿电压 | 15.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 8pF |
