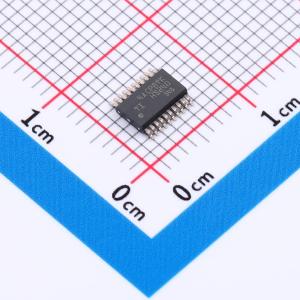

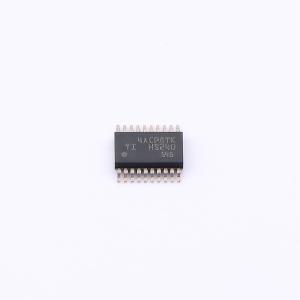

温馨提醒：图片仅供参考，商品以实物为准
SN74HCS240DGSR
SN74HCS240DGSR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此器件包含八个具有三态输出和施密特触发输入的独立反相线路驱动器。每个通道以正逻辑执行布尔函数 Y = A(overline) 。这些通道四个一组，每个组都由一个OE引脚控制。通过对相关联的OE引脚施加高电平，可以将输出置于高阻态。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS240DGSR
- 商品编号
- C43637012
- 商品封装
- VSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.161714克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HCS | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 2uA | |
| 传播延迟(tpd) | 6ns@6V,50pF |
