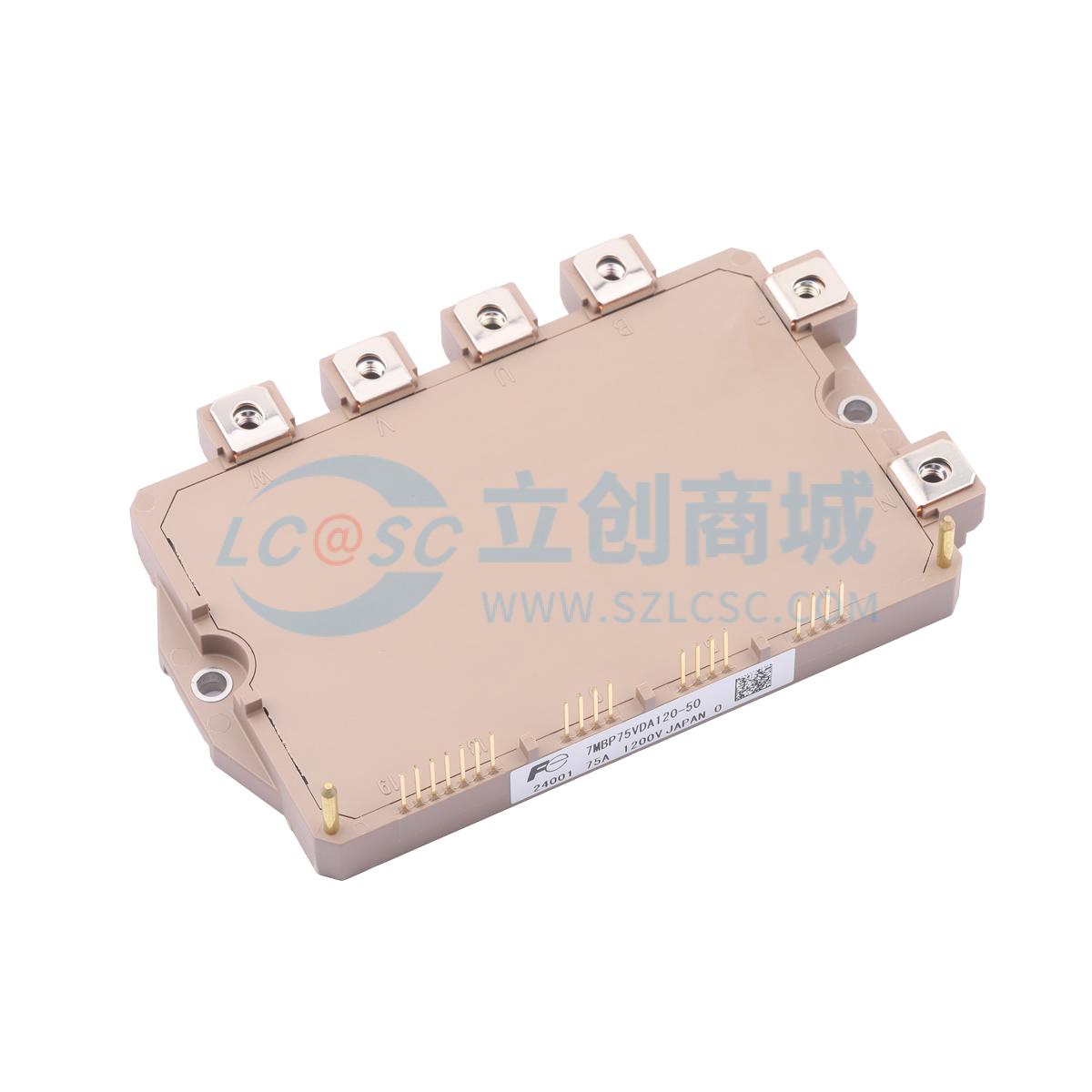

7MBP75VDA120-50
1200V/75A IGBT模块/智能功率模块（IPM）
- 描述
- 特性：温度保护：通过直接检测IGBT的结温提供。 低功耗和软开关。 具有过热保护的高性能、高可靠性IGBT。 内置控制电路中的部件数量大幅减少，可靠性更高
- 品牌名称
- FUJI(富士电机)
- 商品型号
- 7MBP75VDA120-50
- 商品编号
- C43590820
- 商品封装
- 插件,128.5x84mm
- 包装方式
- 盒装
- 商品毛重
- 309克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | IGBT模块 | |
| 耗散功率(Pd) | 305W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 75A |
| 属性 | 参数值 | |
|---|---|---|
| 集电极脉冲电流(Icm) | 150A；70A | |
| 集电极截止电流(Ices) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 2.35V@75A | |
| 工作温度 | -20℃~+110℃ |
商品特性
- 通过直接检测IGBT结温提供温度保护
- 低功耗和软开关
- 带过热保护的高性能高可靠性IGBT
- 由于内置控制电路部件数量大幅减少而具有更高可靠性
