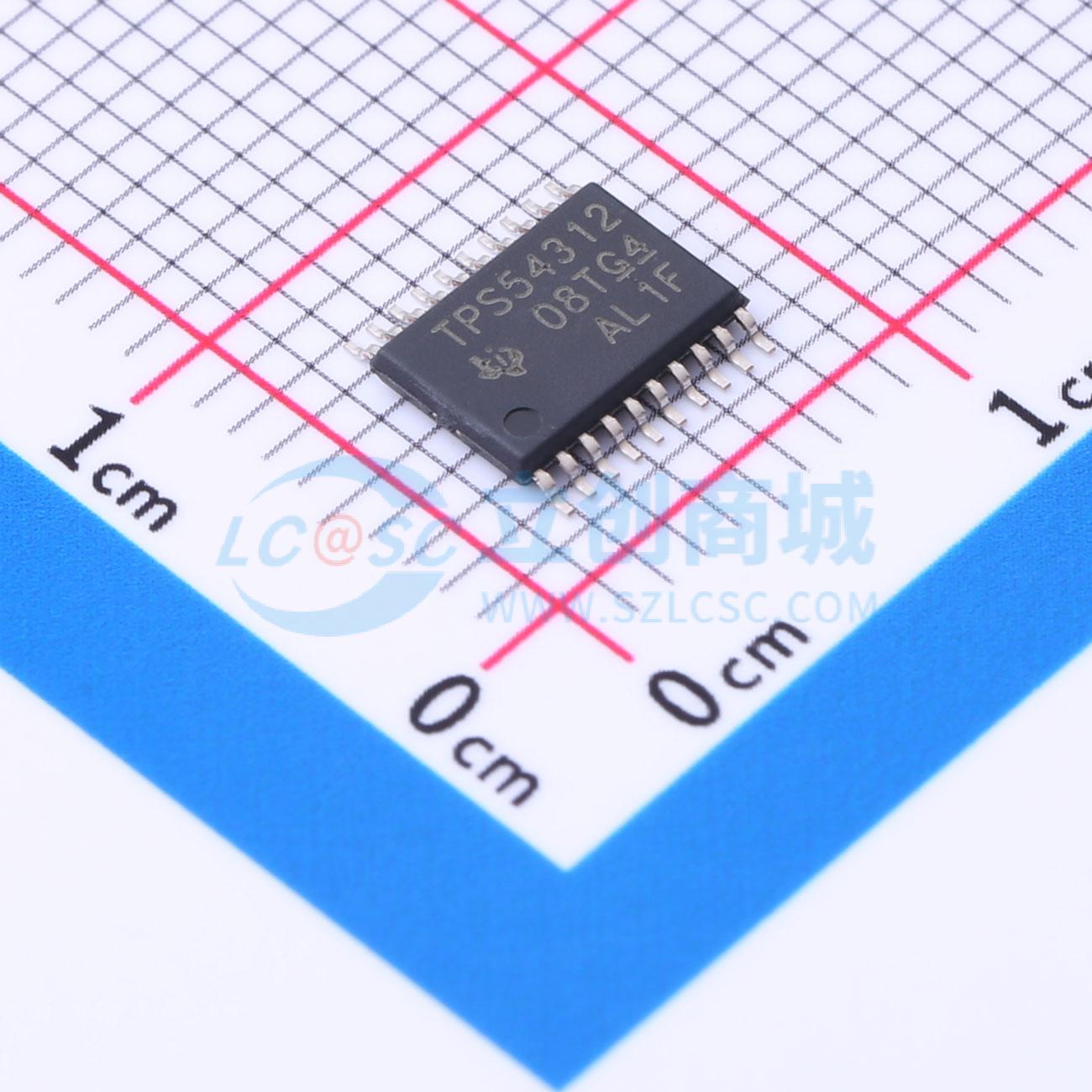

温馨提醒：图片仅供参考，商品以实物为准

TPS54312MPWPREP

降压型 3A 3V~6V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54312MPWPREP是一款3V至6V输入,3A输出的同步降压PWM转换器,具有内部补偿功能,可提供高效率和快速瞬态响应。集成60mΩ MOSFET开关,支持固定和可调开关频率。
品牌名称: TI(德州仪器)
商品型号: TPS54312MPWPREP
商品编号: C454245
商品封装: TSSOP-20-EP
包装方式: 编带
商品毛重: 0.126克(g)

商品参数

商品概述

TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316低输入电压、高输出电流同步降压PWM转换器集成了所有必需的有源组件。衬底上集成了一个真正的高性能电压误差放大器，可在瞬态条件下提供高性能；一个欠压锁定电路，用于在输入电压达到3V之前防止启动；一个内外部可设置的软启动电路，用于限制浪涌电流；以及一个电源正常输出，可用于处理器/逻辑复位、故障信号和电源排序。 TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316器件采用热增强型20引脚TSSOP (PWP) PowerPAD封装，无需使用笨重的散热片。

商品特性

受控基线——单一组装/测试地点、单一制造地点
扩展温度性能范围为-55℃至125℃
增强型制造资源减少 (DMS) 支持
增强型产品变更通知
合格认证
60mΩ MOSFET开关，在3A连续输出源电流或灌电流下实现高效率
具有1%初始精度的0.9V、1.2V、1.5V、1.8V、2.5V和3.3V固定输出电压器件
内部补偿，减少元件数量
快速瞬态响应
宽PWM频率：固定350kHz、550kHz，或可调280kHz至700kHz
负载受峰值电流限制和热关断保护
集成解决方案减少电路板面积和总成本

应用领域

采用5V或3.3V电源分配的低压、高密度系统
高性能DSP、FPGA、ASIC和微处理器的负载点稳压
宽带、网络和光通信基础设施
汽车远程信息处理

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~6V
	输出电压	1.2V
	输出电流	3A
	开关频率	350kHz；550kHz
	工作温度	-55℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
