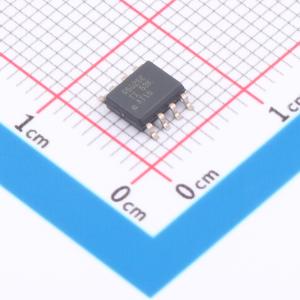

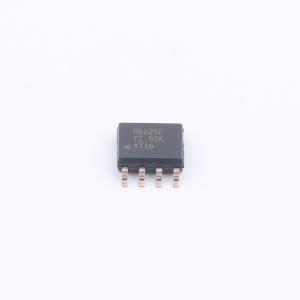

温馨提醒：图片仅供参考，商品以实物为准

REF5025EIDR

2.7V~42V 340uA 2.5ppm/℃

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款噪声低、漂移低、精度电压基准极高的产品系列。这些基准同时支持灌电流和拉电流，并且具有出色的线性调整率和负载调整率。采用专有的设计技术实现了出色的温漂 (2.5ppm/℃) 和高精度 (0.025%)。这些特性加之非常低的闪烁噪声(0.5μVₚ₋ₚ/V)，使其非常适合用于高精度数据采集系统。提供增强等级、高等级和标准等级。在8引脚SOIC和VSSOP封装中提供基准电压，指定温度范围为 -40℃ 至 125℃。增强等级支持42V的宽电源电压额定值和340μA的超低IQ。宽电源电压范围允许直接连接电池或现场电源，还可以在电源IC发生故障时保护器件。
品牌名称: TI(德州仪器)
商品型号: REF5025EIDR
商品编号: C43525405
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

REF50xx 是一款低噪声、低温漂、高精度的电压基准产品系列。这些基准同时支持灌电流和源电流，并且具有出色的线性调整率和负载调整率。采用专有设计技术实现了出色的温度漂移(2.5ppm/℃) 和高精确度 (0.025%)。这些特性加之非常低的闪烁噪声 (0.5μVPP/V)，使 REF50xx 系列非常适合用于高精度数据采集系统。REF50 系列提供增强等级 (REF50xxEI)、高等级 (REF50xxI) 和标准等级(REF50xxAI)，在 8 引脚 SOIC 和 VSSOP 封装中提供基准电压，指定温度范围为 -40℃ 至 125℃。

商品特性

低温漂（最大值）:增强等级2.5ppm/℃，高等级3ppm/℃，标准等级8ppm/℃
高精度（最大值）:增强等级0.025%，高等级0.05%，标准等级0.1%
低噪声:增强等级0.5μVPP/V，高/标准等级3μVPP/V
出色的长期稳定性:第一个 1000 小时后SOIC-8封装为22ppm，VSSOP-8封装为50ppm
支持宽输入电压:增强等级最高支持42V，高/标准等级最高支持18V
高输出电流:±10mA
工作温度范围:-40℃ 至 125℃

应用领域

精密数据采集系统
半导体测试设备
工业过程控制
医疗仪器
压力和温度变送器
实验室和现场仪表

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	2.7V~42V
	输出电压	2.5V
	输出电流	10mA
	精度	±0.025%
	温度系数	2.5ppm/℃

	属性	参数值
	电压基准类型	串联
	静态电流(Iq)	340uA
	噪声(0.1Hz-10Hz)	0.5uVp-p
	噪声(10Hz-10kHz)	0.8uVrms
	工作温度	-40℃~+125℃
	功能特性	内置温度传感器；使能/关断
