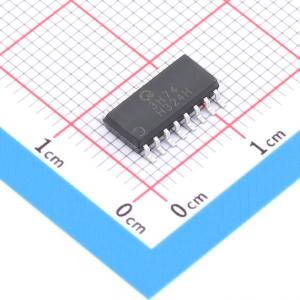

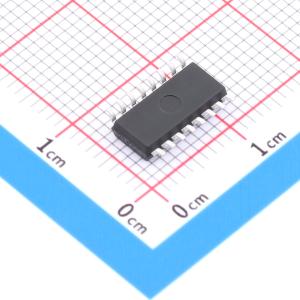

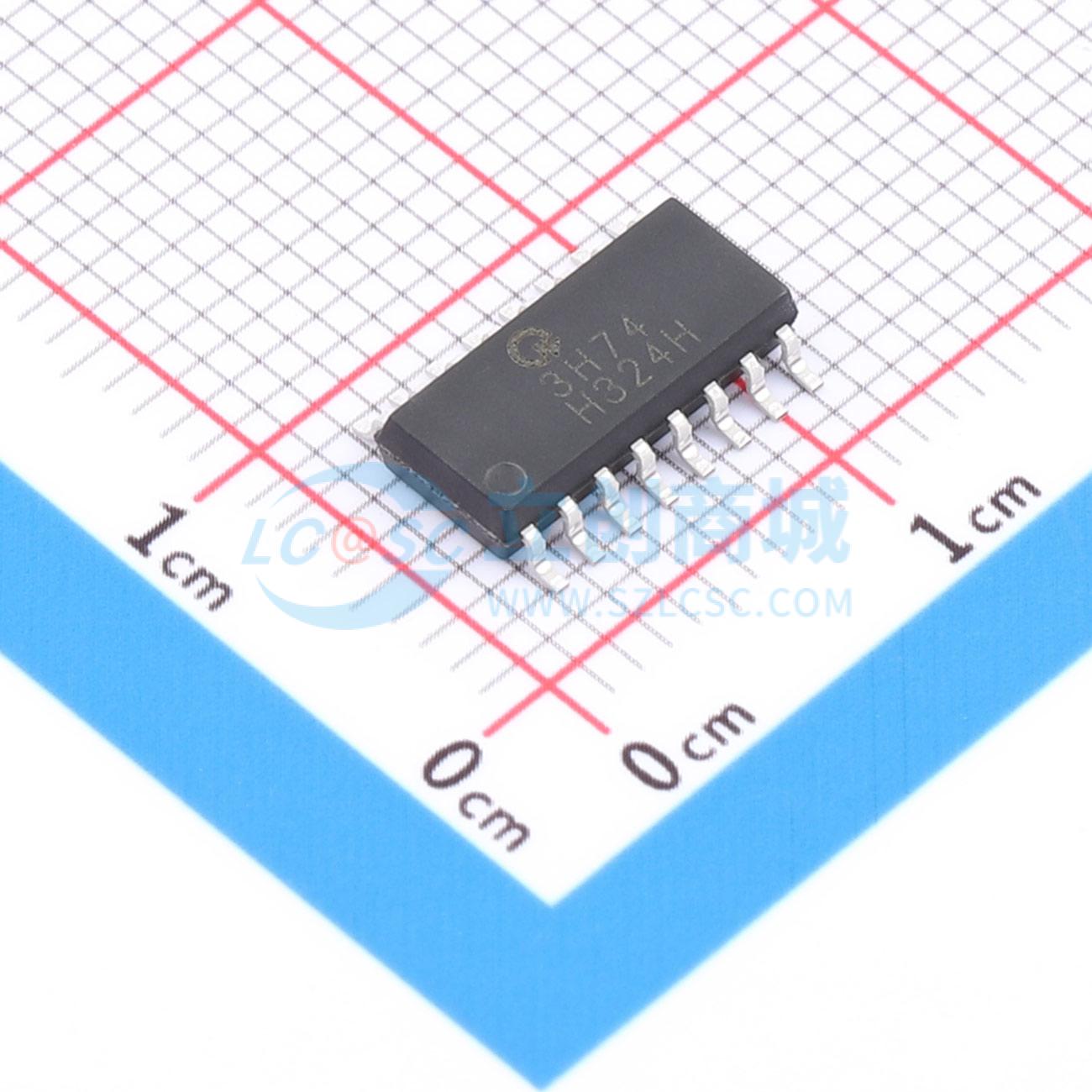

QX3H74-CuH-S
DC 3.75kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款由发光二极管和光电晶体管组成的光电耦合器。十六引脚封装（SSOP16）。
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QX3H74-CuH-S
- 商品编号
- C43517247
- 商品封装
- SSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.14903克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@10mA,1mA | |
| 上升时间(tr) | 5us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
由发光二极管和光电晶体管组成的光电耦合器。十六引脚封装（SSOP16）。
商品特性
- 电流传输比范围：50% ~ 600%（IF = 5 mA，VCE = 5 V，Ta = 25℃）
- 高输入-输出隔离电压（VISO = 3750 Vrms）
- 集电极-发射极击穿电压 BVCEO ≥ 80 V
- 工作温度范围：-55℃ ~ +110℃
- 符合加强绝缘标准
- 符合安规标准：UL 1577，VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022
应用领域
- DC-DC转换器
- 通讯设备
- 可编程控制器
- 信号传输
