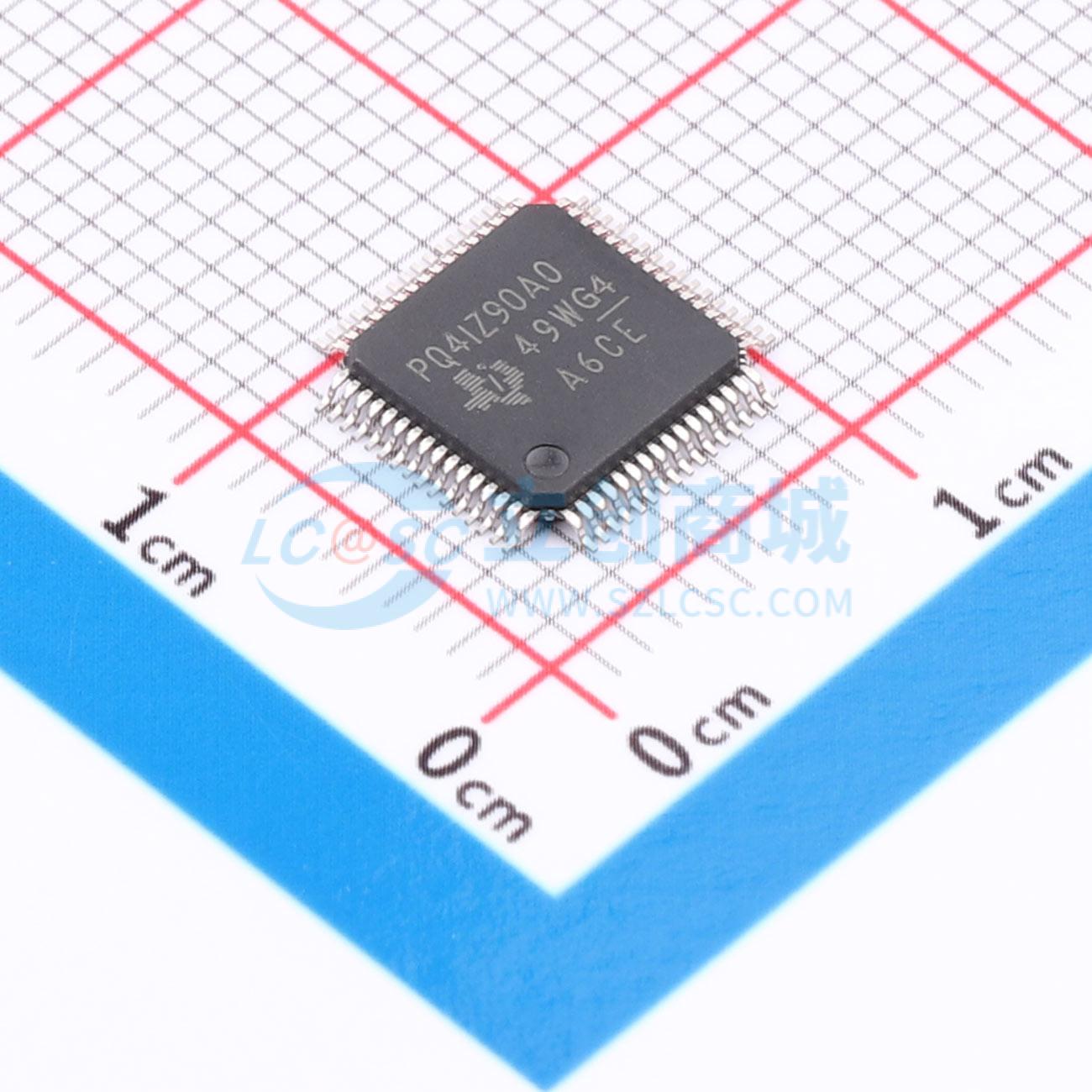

温馨提醒：图片仅供参考，商品以实物为准

PBQ41Z90PVPT

采用IT-DZT算法和ECC身份验证的高度集成3-16节电池电量监测计

描述: 一款基于电池包的完全集成式电池包管理器解决方案，为3至16节串联锂离子、磷酸铁锂、镍氢和锂聚合物电池包提供闪存可编程CPU、安全保护和椭圆曲线加密(ECC)身份验证。通过SMBusv3.2或I²C兼容接口进行通信，并将超低功耗的高速32位处理器、高精度模拟测量功能、集成闪存存储器、大量的外设I/O、NMOS保护FET驱动器以及SHA-1、SHA-2或EC-KCDSA身份验证响应器融合于一套完整的高性能电池管理解决方案。
品牌名称: TI(德州仪器)
商品型号: PBQ41Z90PVPT
商品编号: C43481485
商品封装: HTQFP-64(6.8x6.8)
包装方式: 编带
商品毛重: 14.2克(g)

商品参数

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；均衡芯片；监测芯片
	工作电压	5V~80V
	电池类型	镍氢电池；磷酸铁锂电池；锂电池
	电池节数	3~16
	工作温度	-40℃~+105℃

商品概述

德州仪器 (TI) BQ41Z90 是一款基于电池包的完全集成式电池包管理器解决方案，为 3 至 16 节串联锂离子、磷酸铁锂、镍氢和锂聚合物电池包提供闪存可编程CPU、安全保护和椭圆曲线加密 (ECC) 身份验证。BQ41Z90 电池包管理器通过 SMBus v3.2 或 I2C 兼容接口进行通信，并将超低功耗的高速 32 位处理器、高精度模拟测量功能、集成闪存存储器、大量的外设IO、NMOS 保护 FET 驱动器以及 SHA-1、SHA-2 或 EC-KCDSA 身份验证响应器融合于一套完整的高性能电池管理解决方案。

商品特性

高度集成的电池包管理器，适用于 3 至 16 节串联电池应用
超低功耗 32 位 RISC 处理器
可对多达 16 节串联电池进行 ADC 测量，容差为 80V
使用 Dynamic Z-Track™ 电量监测算法的高精度SoC 和 SoH
受基于证书的安全功能保护的闪存存储器
带有两个独立 ADC 的精密模拟前端
高精度 18 位集成 Δ-Σ 库仑计
具有输入转换和多路复用器的高精度 16 位 Δ-Σ
支持电流和电压同步采样
支持多达八次外部热敏电阻测量和一个内部温度传感器
强大的高侧 NMOS FET 驱动器，可实现快速导通和关断
支持预充电和预放电 NMOS FET 驱动器的电荷泵
并联配置支持具有独立充电器和系统端口的可拆卸电池
电芯均衡支持每节电芯高达 50mA 旁路电流
诊断使用寿命数据监控器和记录器
多主机通信支持:I2C（高达 1MHz）、SMBus 3.2（高达 1MHz）
多种功耗模式，实现低静态电流运行
SHA-1、SHA-2 或 EC-KCDSA 身份验证，提供稳健的电池包安全性

应用领域

电池备份单元 (BBU)
电动自行车、电动踏板车和 LEV
手持式真空吸尘器和扫地机器人
园艺机器人和电动工具
无人机
医疗和测试设备
其他工业电池包

	属性	参数值
	电池温度检测	支持
	静态电流(Iq)	600nA
	均衡电流	50mA
	接口类型	SMBus；I2C
	功能特性	过流保护；电芯均衡；短路保护
