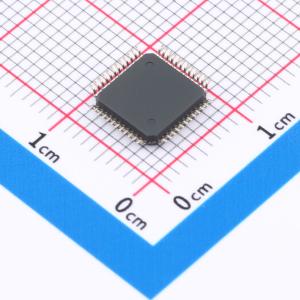

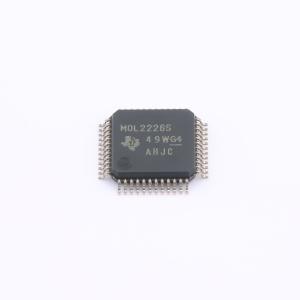

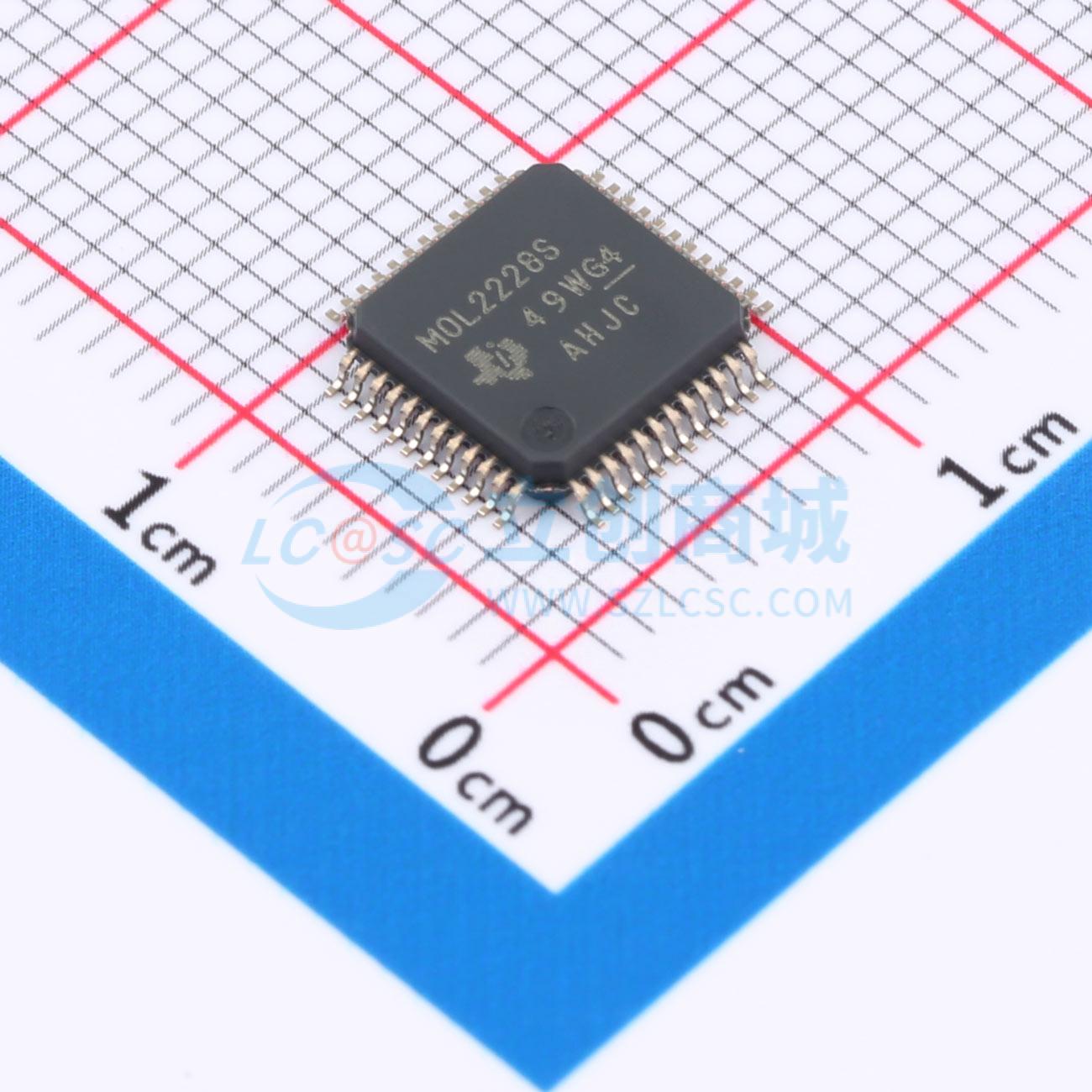

MSPM0L2228SPTR
MSPM0L2228SPTR
- 描述
- MSPMOLx22x微控制器(MCU)属于高度集成的超低功耗32位MSPM0MCU系列，该MCU系列基于Arm Cortex-M0+32位内核平台，工作频率最高可达32MHz。这些MCU为需要采用小型封装（低至4mmx4mm）或高引脚数封装（高达80引脚）的128KB至256KB闪存储器的应用同时提供了成本优化和设计灵活性。这些器件包括VBAT备用岛、可选的分段式LCD控制器（在MSPMOL222x上）、网络安全机制和高性能集成模拟，并在整个工作温度范围内提供出色的低功耗性能。 这些器件提供具有内置纠错码(ECC)且高达256KB的嵌入式闪存程序存储器，以及具有ECC和奇偶校验保护功能且高达32KB的SRAM。闪存储器分为两个主要存储体，用于支持现场固件更新，并支持在两个主要存储体之间进行地址交换。VBAT岛中提供了一个由VBAT引脚供电的额外32字节备份存储器，其内容即使在主电源(VDD)丢失时也会保持。 VBAT岛提供了一个完全独立的辅助电源域（与主电源分离），该电源域通过电池、超级电容器或备选电压电平（1.62V至3.6V）等备用电源为低频模块供电。VBAT岛包括低频时钟系统（LFOSC、LFXT）、实时时钟、篡改检测和时间戳逻辑、一个独立的看门狗计时器和一个32字节的备用存储器。多达五个数字IO由VBAT电源供电。提供了一种充电模式，用于在VDD大于VBAT时选择通过主(VBAT)电源对VBAT引脚上的超级电容器进行涓流充电。 超低功耗分段式LCD控制器（在MSPMOL2228和MSPMOL2227器件上）支持使用多达50个引脚以各种多路复用器和偏置配置驱动LCD玻璃，从而实现低成本显示。 可以使用灵活的网络安全机制来支持安全启动、安全的现场固件更新、IP保护（仅执行存储器）、密钥存储等。针对多种AES对称密码模式以及TRNG熵源提供了硬件加速。网络安全架构已通过Arm PSA1级认证。 提供了一组高性能模拟模块，其中包括一个最多支持26个外部通道的12位1.68Msps SAR ADC。提供了一个模拟比较器，以支持模拟信号的低功耗或低延迟监控。片上电压基准（1.4V或2.5V）可用于为ADC和比较器提供稳定的基准电压。支持使用内部温度传感器、VDD电压和VBAT电压进行内核环境温度监测。
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSPM0L2228SPTR
- 商品编号
- C43453132
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.424克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 32KB | |
| EEPROM容量 | - | |
| I/O数量 | 43 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.62V~3.6V | |
| 工作温度 | -40℃~+125℃ |
商品概述
MSPMOLx22x微控制器(MCU)属于高度集成的超低功耗32位MSPM0MCU系列，该MCU系列基于Arm Cortex - M0+32位内核平台，工作频率最高可达32MHz。这些MCU为需要采用小型封装（低至4mmx4mm）或高引脚数封装（高达80引脚）的128KB至256KB闪存储器的应用同时提供了成本优化和设计灵活性。这些器件包括VBAT备用岛、可选的分段式LCD控制器（在MSPMOL222x上）、网络安全机制和高性能集成模拟，并在整个工作温度范围内提供出色的低功耗性能。
这些器件提供具有内置纠错码(ECC)且高达256KB的嵌入式闪存程序存储器，以及具有ECC和奇偶校验保护功能且高达32KB的SRAM。闪存储器分为两个主要存储体，用于支持现场固件更新，并支持在两个主要存储体之间进行地址交换。VBAT岛中提供了一个由VBAT引脚供电的额外32字节备份存储器，其内容即使在主电源(VDD)丢失时也会保持。
VBAT岛提供了一个完全独立的辅助电源域（与主电源分离），该电源域通过电池、超级电容器或备选电压电平（1.62V至3.6V）等备用电源为低频模块供电。VBAT岛包括低频时钟系统（LFOSC、LFXT）、实时时钟、篡改检测和时间戳逻辑、一个独立的看门狗计时器和一个32字节的备用存储器。多达五个数字IO由VBAT电源供电。提供了一种充电模式，用于在VDD大于VBAT时选择通过主(VBAT)电源对VBAT引脚上的超级电容器进行涓流充电。
超低功耗分段式LCD控制器（在MSPMOL2228和MSPMOL2227器件上）支持使用多达50个引脚以各种多路复用器和偏置配置驱动LCD玻璃，从而实现低成本显示。
可以使用灵活的网络安全机制来支持安全启动、安全的现场固件更新、IP保护（仅执行存储器）、密钥存储等。针对多种AES对称密码模式以及TRNG熵源提供了硬件加速。网络安全架构已通过Arm PSA1级认证。
提供了一组高性能模拟模块，其中包括一个最多支持26个外部通道的12位1.68Msps SAR ADC。提供了一个模拟比较器，以支持模拟信号的低功耗或低延迟监控。片上电压基准（1.4V或2.5V）可用于为ADC和比较器提供稳定的基准电压。支持使用内部温度传感器、VDD电压和VBAT电压进行内核环境温度监测。
MSPM0MCU平台将Arm Cortex - M0+平台与超低功耗整体系统架构相结合，使系统设计人员能够在降低能耗的同时提高性能。
MSPMOLx22xMCU由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于快速开始设计。
商品特性
- 内核：具有存储器保护单元且频率高达32MHz的Arm 32位Cortex - M0+CPU
- 通过PSA - L1认证
- 工作温度范围：- 40℃至125℃
- 宽电源电压范围：1.62V至3.6V
- 高达256KB的闪存存储器，带有ECC
- 具有地址交换和OTA更新功能的双组存储器
- 32KB的SRAM，具有ECC或奇偶校验功能
- 32B备用存储器
- 12位1.68Msps模数转换器(ADC)，多达26个外部通道
- 可配置的1.4V和2.5V内部共享基准电压(VREF)
- 具有8位基准DAC的比较器(COMP)
- 集成温度传感器
- 超低功耗分段式LCD控制器，支持高达8×51和4×55的LCD显示屏
- RUN:106μA/MHz(CoreMark)
- STOP:54μA/32kHz
- STANDBY:11.2μA(VDD)、1.1μA(VBAT)，32kHz，LFXT、RTC和SRAM以及寄存器完全保留
- SHUTDOWN:80nA(VDD)、1.1μA(VBAT)，32kHz，LFXT、RTC和I/O唤醒
- 7通道DMA控制器
- 15通道事件结构信号系统
- 六个计时器，支持多达18个PWM输出，均可在低至STANDBY模式下运行
- 一个带死区的16位高级计时器
- 一个32位通用计时器
- 四个16位通用计时器
- 窗口化看门狗计时器(WWDT)
- 位于VBAT岛中的独立看门狗计时器(IWDT)
- 五个UART模块，其中两个支持LIN、IrDA、DALI、SmartCard、Manchester
- 三个I2C模块，支持SMBus/PMBus和从STOP模式唤醒，其中两个模块支持高达FM+(1Mbps)
- 两个SPI模块，支持高达16Mbps的速度
- 精度高达±1.2%的内部4MHz至32MHz振荡器(SYSOSC)
- 精度为±3%的内部32kHz振荡器(LFOSC)
- 外部4MHz至32MHz晶体振荡器(HFXT)
- 外部32kHz晶体振荡器(LFXT)
- 外部LF和HF数字时钟输入
- 数字时钟输出
- 支持GCM/GMAC、CCM/CBC - MAC、CBC、CTR的AES加速器
- 安全密钥存储，支持多达四个AES密钥
- 用于保护代码和数据的灵活防火墙
- 真随机数发生器(TRNG)
- 循环冗余校验器（CRC - 16、CRC - 32）
- 采用专用VBAT引脚的独立电源
- 内部超级电容器充电器
- 实时时钟(RTC)
- 带时间戳的篡改检测
- 独立看门狗计时器(IWDT)
- 暂存区存储器(SPM)
- 总共多达73个GPIO
- 多达5个由VBAT引脚供电的GPIO
- 2引脚串行线调试(SWD)
应用领域
- 电器
- 医疗和保健
- 测试和测量
- 电网基础设施
- 工厂自动化和控制
