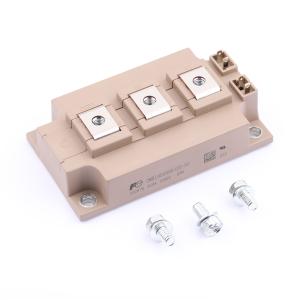

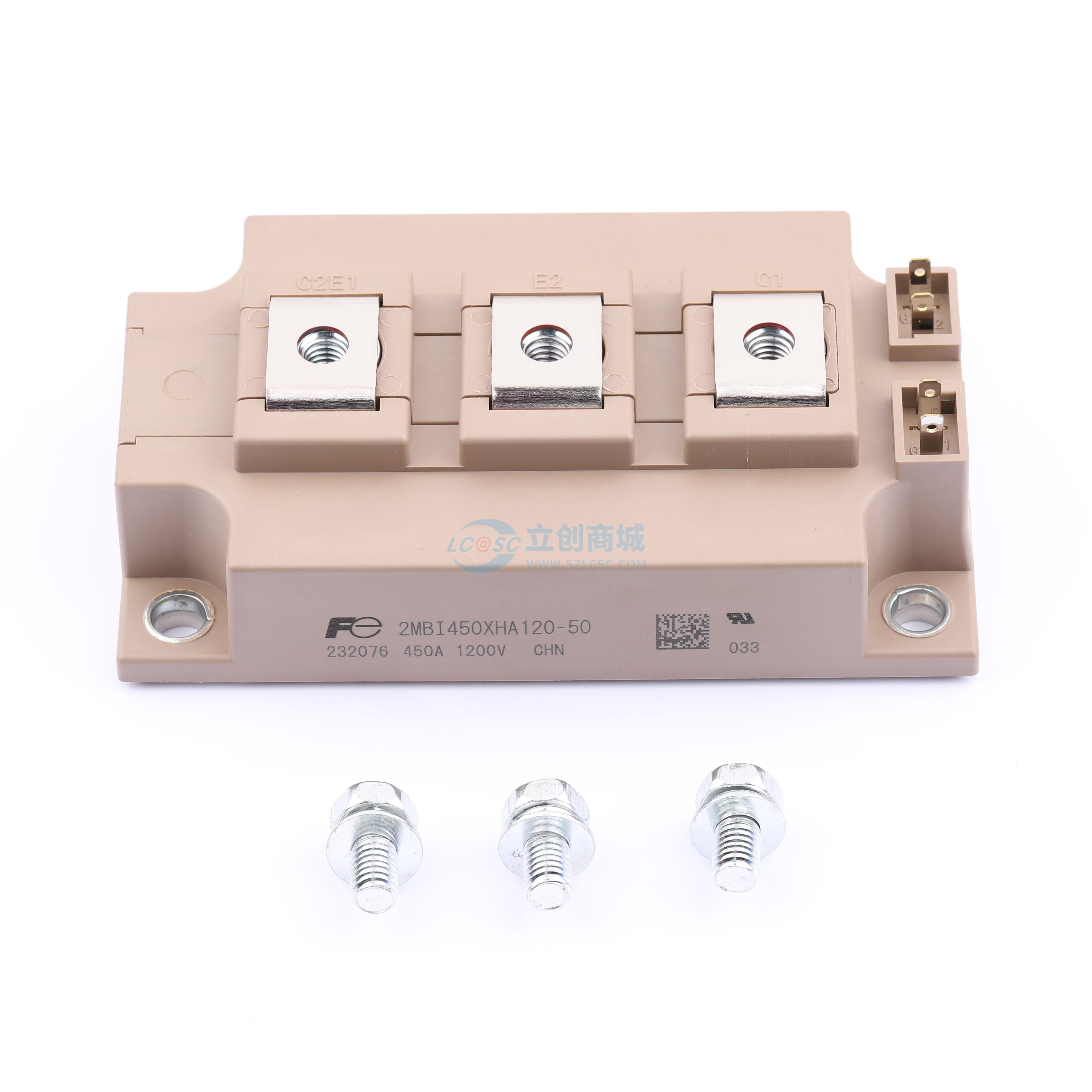

2MBI450XHA120-50
1200V/450A，二合一封装IGBT模块
- 描述
- 特性：低VCE(sat)。 高速开关。 低电感。 模块结构。应用：电机驱动逆变器。 交流和直流伺服驱动器
- 品牌名称
- FUJI(富士电机)
- 商品型号
- 2MBI450XHA120-50
- 商品编号
- C43435645
- 商品封装
- 螺栓安装
- 包装方式
- 盒装
- 商品毛重
- 397克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 450A | |
| 耗散功率(Pd) | 1.85kW | |
| 集射极饱和电压(VCE(sat)) | 2.1V@450A,15V | |
| 栅极阈值电压(Vge(th)) | 6V@450mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 46nF@10V | |
| 开启延迟时间(Td(on)) | 385ns | |
| 关断延迟时间(Td(off)) | 345ns | |
| 导通损耗(Eon) | 27.2mJ | |
| 关断损耗(Eoff) | 29.8mJ | |
| 反向恢复时间(Trr) | 220ns |
应用领域
- 计算机
- OA设备
- 通信设备（终端设备）
- 测量设备
- 机床
- 视听设备
- 家用电器
- 个人设备
- 工业机器人
