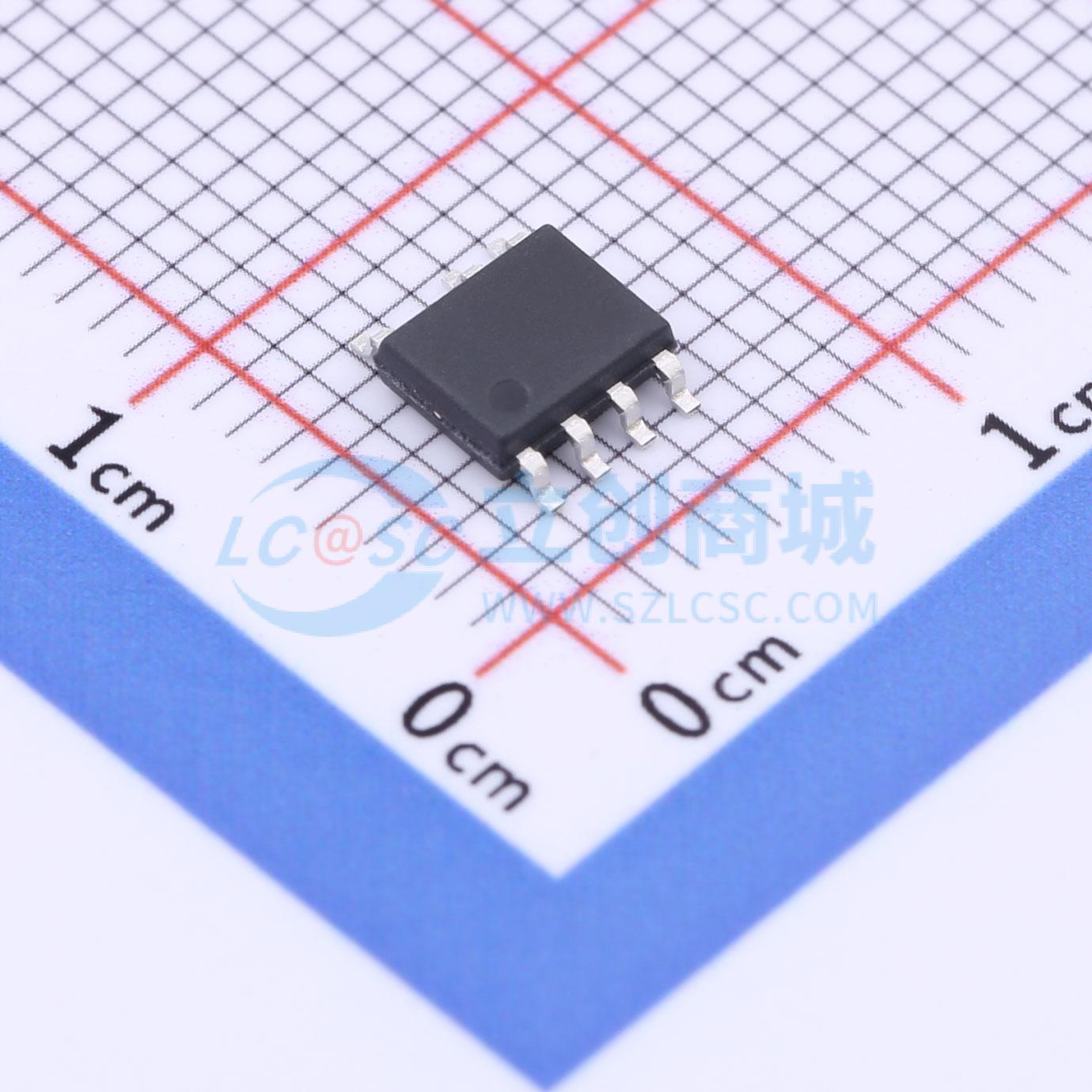

温馨提醒：图片仅供参考，商品以实物为准

U6773SH

多模式原边控制（PSR）恒压/恒流电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 原边13W开关电源芯片，充电器电源管理IC
品牌名称: UN(友恩)
商品型号: U6773SH
商品编号: C3975259
商品封装: SOP-7
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

	属性	参数值
	特性	过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)
	工作温度	-40℃~+85℃
	工作模式	DCM
	反馈方式	原边反馈

商品概述

U6773S 是一系列高性能初级侧调节 (PSR) 电源开关，具备高精度恒压/恒流 (CV/CC) 控制，非常适合充电器应用。在 CV 模式下，U6773S 采用多模式控制，结合了幅度调制 (AM) 模式和频率调制 (FM) 模式，以提高系统效率和可靠性。在 CC 模式下，该 IC 使用脉冲频率调制 (PFM) 控制，并具备线路和负载 CC 补偿功能。该 IC 可实现无音频噪声运行，并优化动态响应。内置的线缆压降补偿 (CDC) 功能可提供出色的 CV 性能。U6773S 集成了欠压锁定 (UVLO)、VDD 过压保护 (VDD OVP)、逐周期限流 (OCP)、短路负载保护 (SLP) 和 VDD 钳位等功能和保护机制。U6773S 采用 SOP-7 封装。

商品特性

集成 650V MOSFET
多模式 PSR 控制
PSR 无音频噪声运行
PSR 动态响应优化
低待机功耗 <70mW
±4% CC 和 CV 调节精度
PSR CV 模式下可编程线缆压降补偿 (CDC)
内置交流线路和负载 CC 补偿
内置保护功能：短路负载保护 (SLP)、片上热关断 (OTP)、逐周期限流、前沿消隐 (LEB)、引脚浮空保护、VDD OVP 及钳位
封装：SOP-7

应用领域

手机电池充电器
交流/直流电源适配器
LED 驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	11V~27V
	开关频率	35kHz~70kHz
	晶体管耐压	650V
