U6315B

U6315 是一款高性能、低成本、QR 模式原边控制器，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用中。 在恒压输出模式中，U6315 采用多模式加 QR 控制，调幅控制（AM）和调频控制（FM）相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片采用调频控制方式，同时集成了线电压和负载电压的恒流补偿。采用 U6315 可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。 U6315 集成有多种保护功能：VDD 欠压保护（UVLO）、VDD 过压保护（OVP）、逐周期限流保护（OCP）、短路保护（SLP）、管脚悬空保护和 VDD 钳位等。

• 内置超高压功率 BTJ 原边准谐振（QR）高效率调节控制
• 多模式原边控制方式
• 优化的动态响应
• 内置动态基极驱动
• 工作无异音
• ±4% 恒流恒压精度
• 待机功耗 <70mW
• CV 模式可编程输出线压降补偿
• 集成 AC 线和负载电压的恒流补偿
• 内置完善的保护功能：短路保护 (SLP)、逐周期限流保护（OCP）、前沿消隐 (LEB)、芯片过温保护 (OTP)、VDD 过压保护和欠压保护、VDD 钳位保护

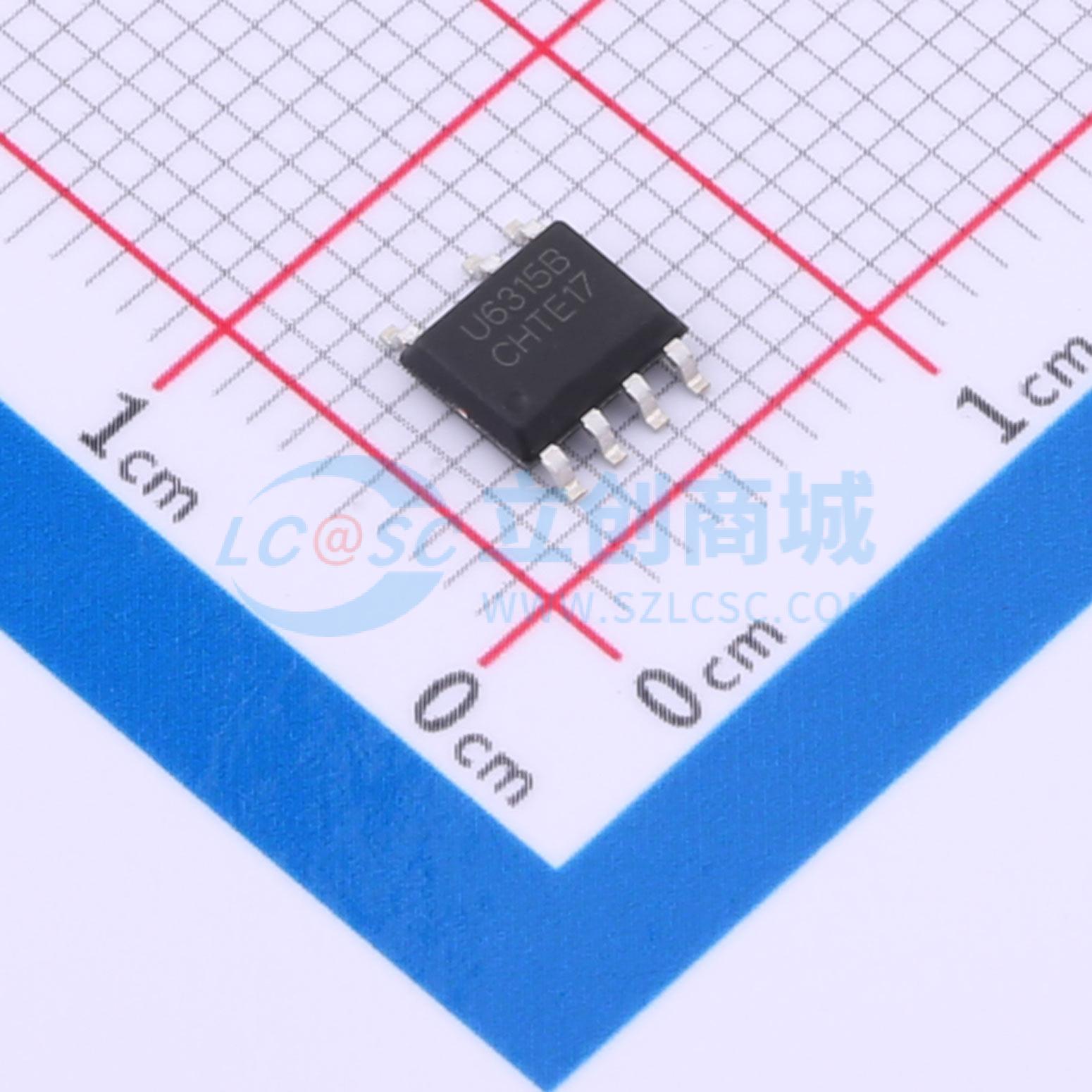

• SOP - 7 封装

• 手机充电器
• 交流适配器
• LED 照明
