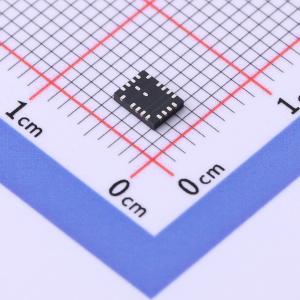

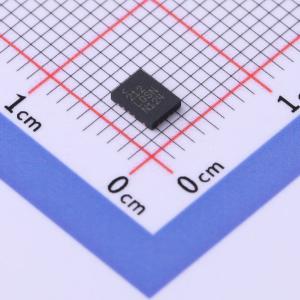

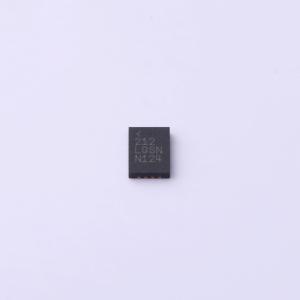

温馨提醒：图片仅供参考，商品以实物为准

LT8641IUDC#WTRPBF

具 2.5uA 静态电流的 65V、3.5A 同步降压型 Silent Switcher

描述: 具 2.5μA 静态电流的 65V、3.5A 同步降压型 Silent Switcher
品牌名称: ADI(亚德诺)
商品型号: LT8641IUDC#WTRPBF
商品编号: C3975089
商品封装: QFN-18(3x4)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

LT8641降压稳压器采用了Silent Switcher架构，旨在最大限度地减少EMI辐射，同时在高达3MHz的频率下实现高效率。该器件采用3mm × 4mm QFN封装，其单片结构集成了功率开关并包含所有必要的电路，使得解决方案的PCB占用面积最小。在输出完全稳压的情况下，超低的2.5µA静态电流适用于在非常小的负载电流下要求最高效率的应用。在从零到满载电流的任何负载下，瞬态响应都非常出色，输出电压纹波低于10mVP-P。 LT8641能够以35ns的快速最小顶部开关导通时间，在高频下实现高输入电压到低输出电压的转换。即使电感饱和，在过载情况下也能安全工作。该器件具备必要且易于使用的特性：当输出处于稳压状态时，漏极开路PG引脚会发出信号。SYNC/MODE引脚可在突发模式、脉冲跳跃模式或扩频模式之间进行选择，还允许与外部时钟同步。通过TR/SS引脚可实现软启动和跟踪功能。使用EN/UV引脚可以设置精确的使能阈值，RT引脚的电阻可对开关频率进行编程。

商品特性

Silent Switcher架构
超低EMI辐射，扩频频率调制
高频下高效率：在1MHz、12VIN至5VOUT时效率高达95%；在2MHz、12VIN至5VOUT时效率高达94%
宽输入电压范围：3V至65V
最大连续输出电流3.5A
峰值瞬态输出电流5A
超低静态电流突发模式工作：在12VIN至3.3VOUT稳压时，静态电流I0为2.5µA，输出纹波 < 10mVP-P
快速最小开关导通时间：35ns
在所有条件下低压差：1A时为130mV
在过载时可安全承受电感饱和
可调节和同步：200kHz至3MHz
峰值电流模式工作
输出软启动和跟踪
小型18引脚3mm × 4mm QFN封装
通过AEC-Q100汽车应用认证

应用领域

汽车和工业电源
通用降压应用
GSM电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~65V
	输出电流	3.5A
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
