温馨提醒：图片仅供参考，商品以实物为准

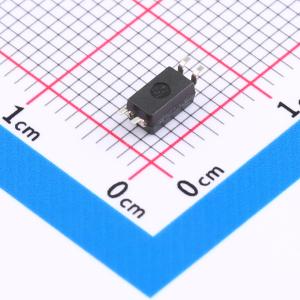

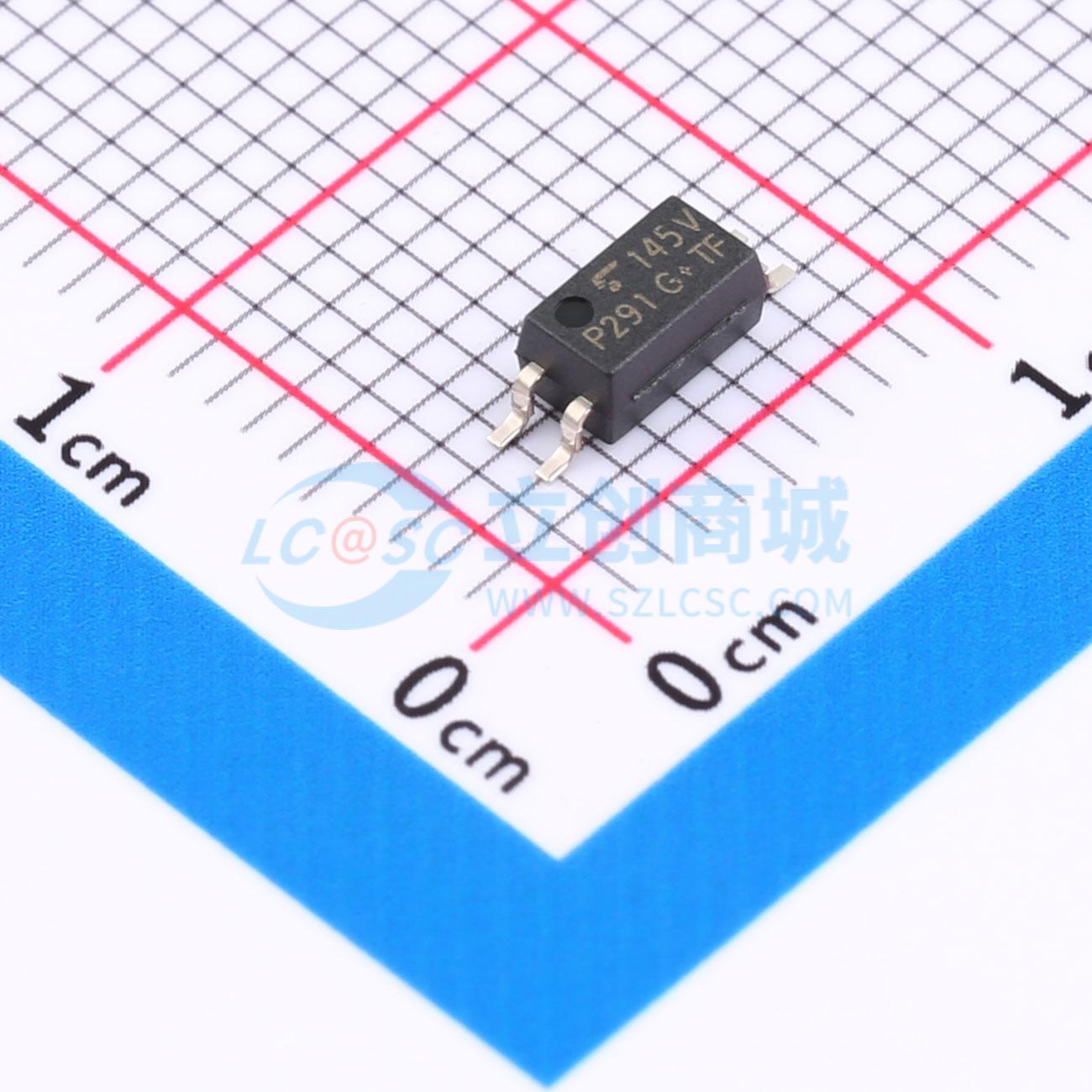

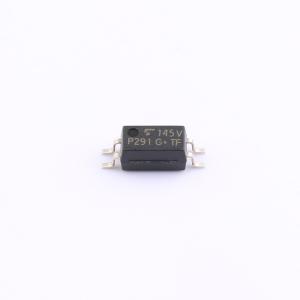

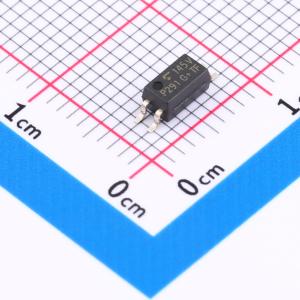

TLP291(V4GH-TP,E
光电耦合器，砷化镓红外管与光电晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由光电晶体管组成，与砷化镓红外发射二极管光耦合。采用SO4封装，是非常小而薄的耦合器。保证宽工作温度Ta = -55至110℃和高隔离电压（3750Vrms），适用于高密度表面贴装应用，如小型开关电源和可编程控制器。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP291(V4GH-TP,E
- 商品编号
- C3975023
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 300mV@8mA,2.4mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 7us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 50mA |
