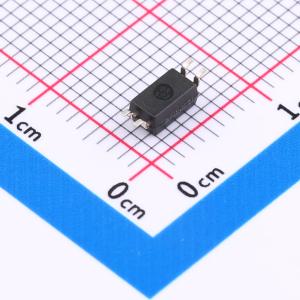

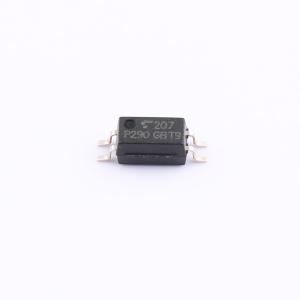

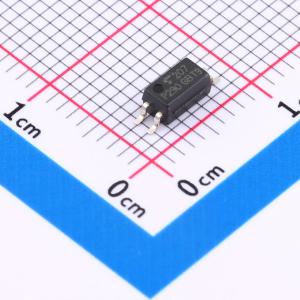

TLP290(GB-TP,E
光电耦合器，红外发光二极管与光电晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP290 由光电晶体管组成，该光电晶体管与两个反向并联的红外发光二极管光耦合，可由交流输入电流直接驱动。由于 TLP290 保证了较宽的工作温度范围 Ta = -55 至 110 °C 以及较高的隔离电压（3750Vrms），因此适用于可编程控制器和混合集成电路等高密度表面贴装应用。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP290(GB-TP,E
- 商品编号
- C3975022
- 商品封装
- SOP-4-1.27mm
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@2.4mA,8mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 7us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | - |
商品概述
TLP290由光电晶体管组成，该光电晶体管与两个反并联连接的红外发光二极管光耦合，可由交流输入电流直接驱动。由于TLP290保证了较宽的工作温度范围Ta = -55至110 ℃和较高的隔离电压（3750Vrms），因此适用于高密度表面贴装应用，如可编程控制器和混合集成电路。
商品特性
- 集电极-发射极电压：80 V（最小值）
- 电流传输比：50%（最小值）
- GB等级：100%（最小值）
- 隔离电压：3750 Vrms（最小值）
- 保证在 -55至110 ℃温度范围内性能稳定
- 通过UL认证：UL 1577，文件编号E67349
- 通过cUL认证：CSA组件验收服务编号5A，文件编号67349
- 通过VDE认证：EN 60747-5-5、EN 62368-1
- 通过CQC认证：GB4943.1、GB8898
- 爬电距离：5.0 mm（最小值）
- 电气间隙：5.0 mm（最小值）
- 绝缘厚度：0.4 mm（最小值）
- 重量：0.05 g（典型值）
应用领域
- 可编程控制器
- 混合集成电路
