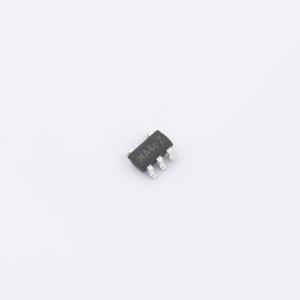

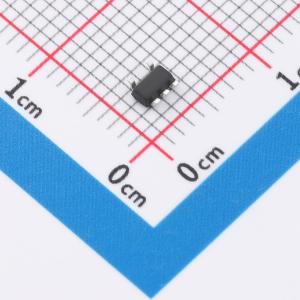

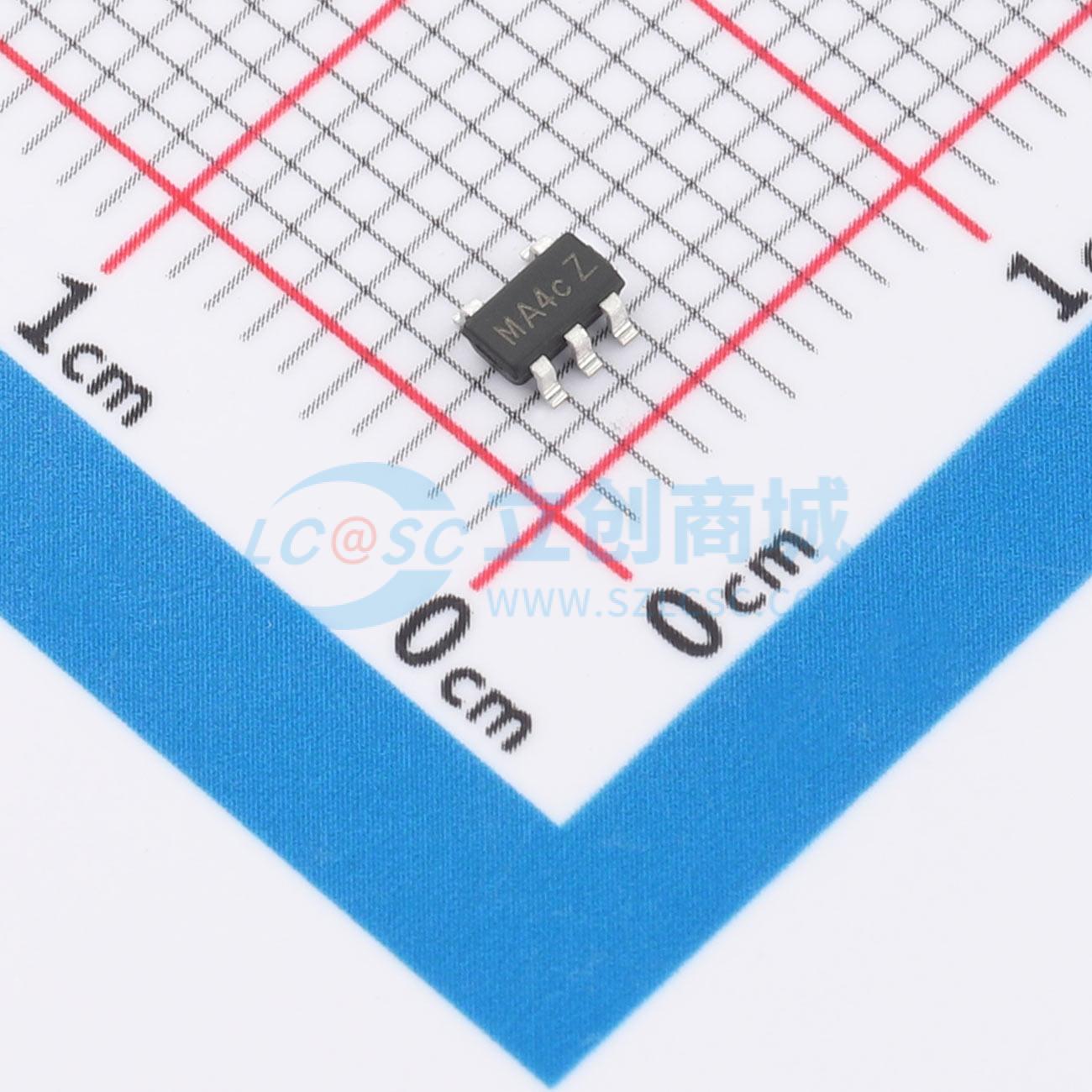

ZXCT180A1W5-7
单向低侧和高侧电流监测器，支持高带宽和快速响应，适用于电机控制和故障电流检测
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXCT180A1W5-7
- 商品编号
- C43260623
- 商品封装
- SOT-25
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | -300mV~26V | |
| 增益 | 20V/V | |
| 带宽(-3db) | 400kHz | |
| 输入偏置电流(Ib) | 75uA；6uA | |
| 输入失调电压(Vos) | 400uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | ±28V | |
| 单电源电压 | 2.7V~5.5V | |
| 静态电流(Iq) | 250uA | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 2V/us | |
| 共模抑制比(CMRR) | 110dB | |
| 功能特性 | 模拟输出接口；高边检测；低边检测；零漂移/自动稳零 |
商品概述
ZXCT180是一款单向电流分流监测器，旨在以经济高效的解决方案，在2.7V至5.5V的较小电源电压范围内处理26V共模电压。ZXCT180在20V/V增益下支持高达400kHz的小信号带宽，以及2V/µs的快速大信号压摆率。这种能力可用于检测感测电流的快速变化，并对输出做出快速响应，因此这些特性使ZXCT180成为低侧电机控制和系统故障电流检测等应用的理想选择。OUT引脚输出与负载电流成比例的电压。基于OUT引脚配置，ZXCT180有引脚排列A和B两种选择，方便用户为PCB布局选择合适的配置。此外，该器件有20V/V、50V/V、100V/V和200V/V四种固定电压增益选项。它可以在-0.3V至26V的共模电压下测量分流器两端的电压，与电源电压无关，最大电源电流为370μA。所有版本均符合AEC - Q100 1级温度范围（-40°C至+125°C），并采用SOT25封装。
商品特性
- 电源电压范围：2.7V至5.5V
- 宽共模范围：-0.3V至26V
- 增益误差（全温度范围内最大值）：±1%
- 增益选择：引脚排列A1和B1：20V/V；引脚排列A2和B2：50V/V；引脚排列A3和B3：100V/V；引脚排列A4和B4：200V/V
- 低失调电压：典型值±100μV，温度漂移1μV/°C
- 轨到轨输出能力
- 低静态电流：370μA（最大值）
- 封装：5引脚SOT25
- ESD保护符合JESD 22，5000V HBM（A114）
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 电机控制
- 照明控制
- 电源管理
- 故障电流检测
- 电流感测（高侧/低侧）
