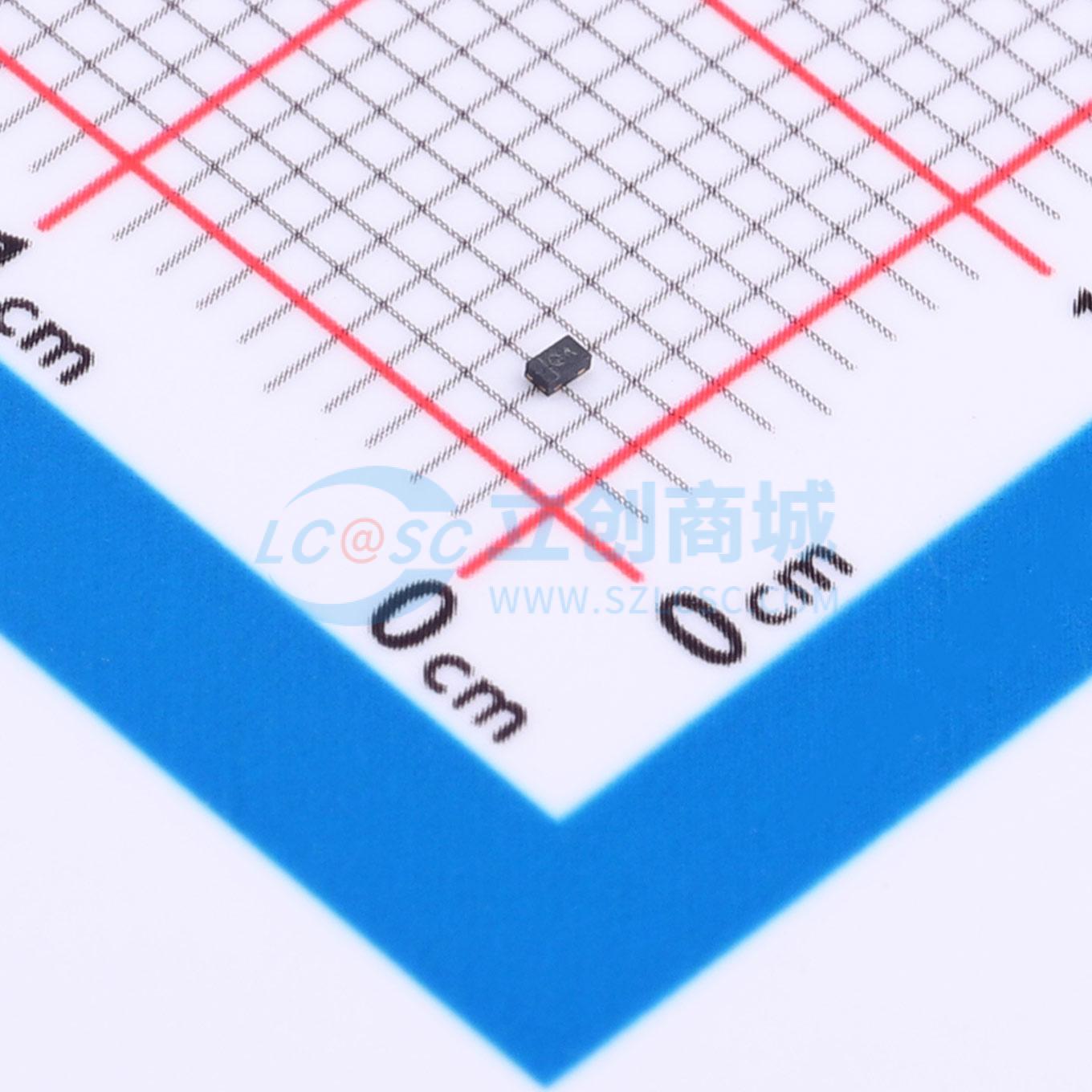

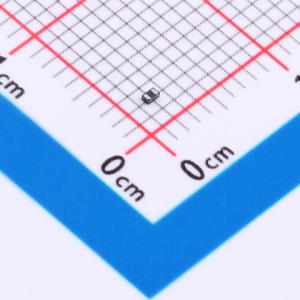

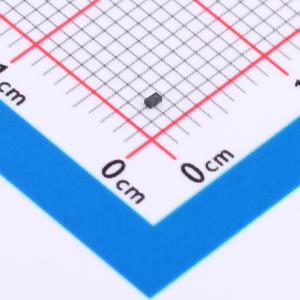

温馨提醒：图片仅供参考，商品以实物为准

ESD501DPYRQ1

12V 3A@8/20us

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款双向ESD保护二极管，采用业界通用0402（DFN1006）封装，并提供15kV的IEC61000-4-2保护级别。根据IEC61000-4-5标准，该器件可以钳制峰值脉冲电流高达3A的8 / 20μs浪涌。低电容和低漏电流有助于确保在各种系统和应用中免受瞬态事件的影响。
品牌名称: TI(德州仪器)
商品型号: ESD501DPYRQ1
商品编号: C43177583
商品封装: X1SON-2(0.6x1)
包装方式: 编带
商品毛重: 0.010912克(g)

商品参数

商品概述

ESD501-Q1是用于射频和ADAS信号保护的汽车级低电容ESD二极管。ESD501-Q1 是一款双向 ESD 保护二极管。ESD501-Q1 采用业界通用 0402 (DFN1006) 封装，并提供 15kV 的 IEC 61000-4-2 保护级别。根据 IEC 61000-4-5 标准，该器件可以钳制峰值脉冲电流高达 3A 的 8/20μs 浪涌。低电容和低漏电流有助于确保在各种系统和应用中免受瞬态事件的影响。这种保护对于许多应用（例如更小的外形尺寸和更快的数据速率）来说至关重要，这些应用随着时间的推移越来越普遍。

商品特性

符合AEC-Q101标准
IEC61000-4-2 ESD保护:±15kV 接触放电
IEC61000-4-2 ESD保护:±15kV 空气间隙放电
ISO 10605 (330pF, 330Ω) ESD保护:±12kV 接触放电
ISO 10605 (330pF, 330Ω) ESD保护:±12kV 空气间隙放电
IEC61000-4-5浪涌保护:3A (8/20μs)
I/O电容典型值为0.3pF
超低漏电流典型值为1nA
采用业界通用0402封装

应用领域

汽车天线ESD保护
射频信号 ESD 保护
近场通信(NFC)
采用同轴电缆供电的汽车串行器/解串器
USB Type-C（可耐受短接至 Vbus）

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向工作电压(Vrwm)	12V
	钳位电压	23V
	峰值脉冲电流(Ipp)	3A@8/20us
	击穿电压(VBR)	15V

	属性	参数值
	反向漏电流(Ir)	1nA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.3pF
