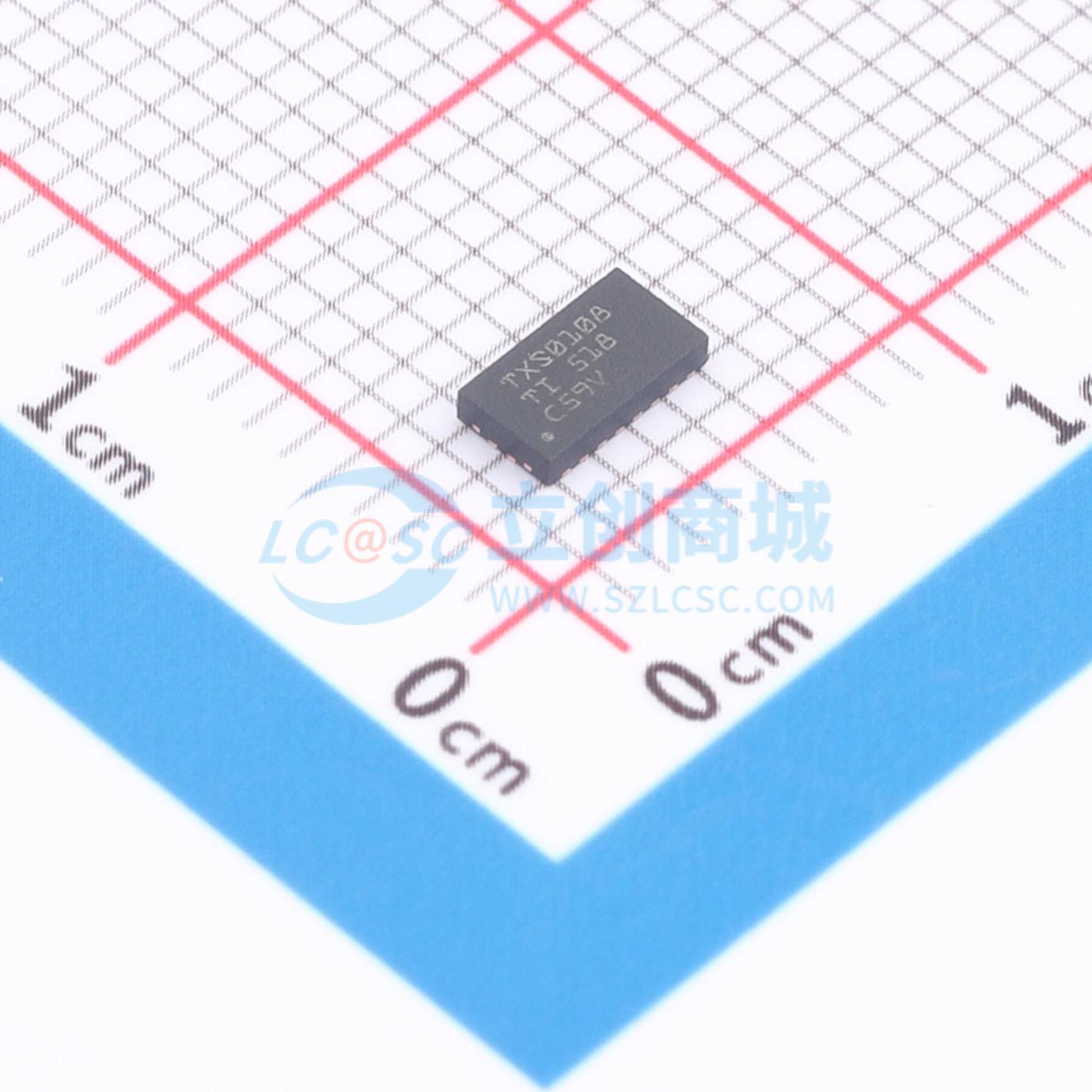

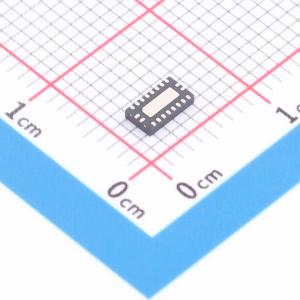

TXS0108ERKSR

8位双向电压电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该器件是一款8位同相电平转换器，使用两个独立的可配置电源轨。A端口跟踪VCCA引脚的电源电压，VCCA引脚可接受1.4V至3.6V之间的任何电源电压。B端口跟踪VCCB引脚的电源电压，VCCB引脚接受1.65V至5.5V之间的任何电源电压。两个输入电源引脚可实现1.5V、1.8V、2.5V、3.3V和5V电压节点之间的低电压双向转换。输出使能(OE)输入为低电平时，所有输出均将置于高阻抗(Hi-Z)状态。为了在上电或断电期间将器件置于高阻态状态，需要通过一个下拉电阻将OE接至GND。驱动器的拉电流能力确定了电阻器的最小值。
品牌名称: TI(德州仪器)
商品型号: TXS0108ERKSR
商品编号: C43138309
商品封装: VQFN-20(2.5x4.5)
包装方式: 编带
商品毛重: 0.1884克(g)

商品参数

商品概述

TXS0108E是一款适用于开漏和推挽应用的8位双向电平移位电压转换器，为8位非反相转换器，采用两个独立可配置电源轨。A端口跟随VCCA引脚供电电压，VCCA引脚可支持1.2V~3.6V的任意供电电压；B端口跟随VCCB引脚供电电压，VCCB引脚可支持1.65V~5.5V的任意供电电压。两个输入供电引脚可实现1.2V、1.8V、2.5V、3.3V、5V任意电压节点之间的低压双向转换。当输出使能输入为低电平时，所有输出进入高阻态；为确保上电或掉电期间保持高阻态，需将输出使能通过下拉电阻接地，电阻的最小值由驱动器的电流输出能力决定。若使用外露中心焊盘，需将其连接至次级接地或保持电气开路。

商品特性

不需要方向控制信号
最大数据速率:110Mbps（推挽输出）；1.2Mbps（开漏输出）
A端口电压范围1.4V至3.6V，B端口电压范围1.65V至5.5V（VCCA ≤ VCCB）
不需要电源排序，VCCA或VCCB均可先上电
闭锁性能超过JESD 78 II类标准的100mA
A端口ESD防护超过JESD 22标准:2000V人体模型（A114-B）；150V机器模型（A115-A）；1000V充电器件模型（C101）
B端口IEC 61000-4-2 ESD防护:±8kV接触放电；±6kV空气放电

应用领域

手机
智能手机
平板电脑
台式电脑

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	数据速率	110Mbps
	工作电压(VCCA)	1.4V~3.6V
	工作电压(VCCB)	1.65V~5.5V
	输出类型	三态

	属性	参数值
	工作温度	-40℃~+85℃
	功能特性	自动方向检测；输出使能高阻；集成上拉电阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
