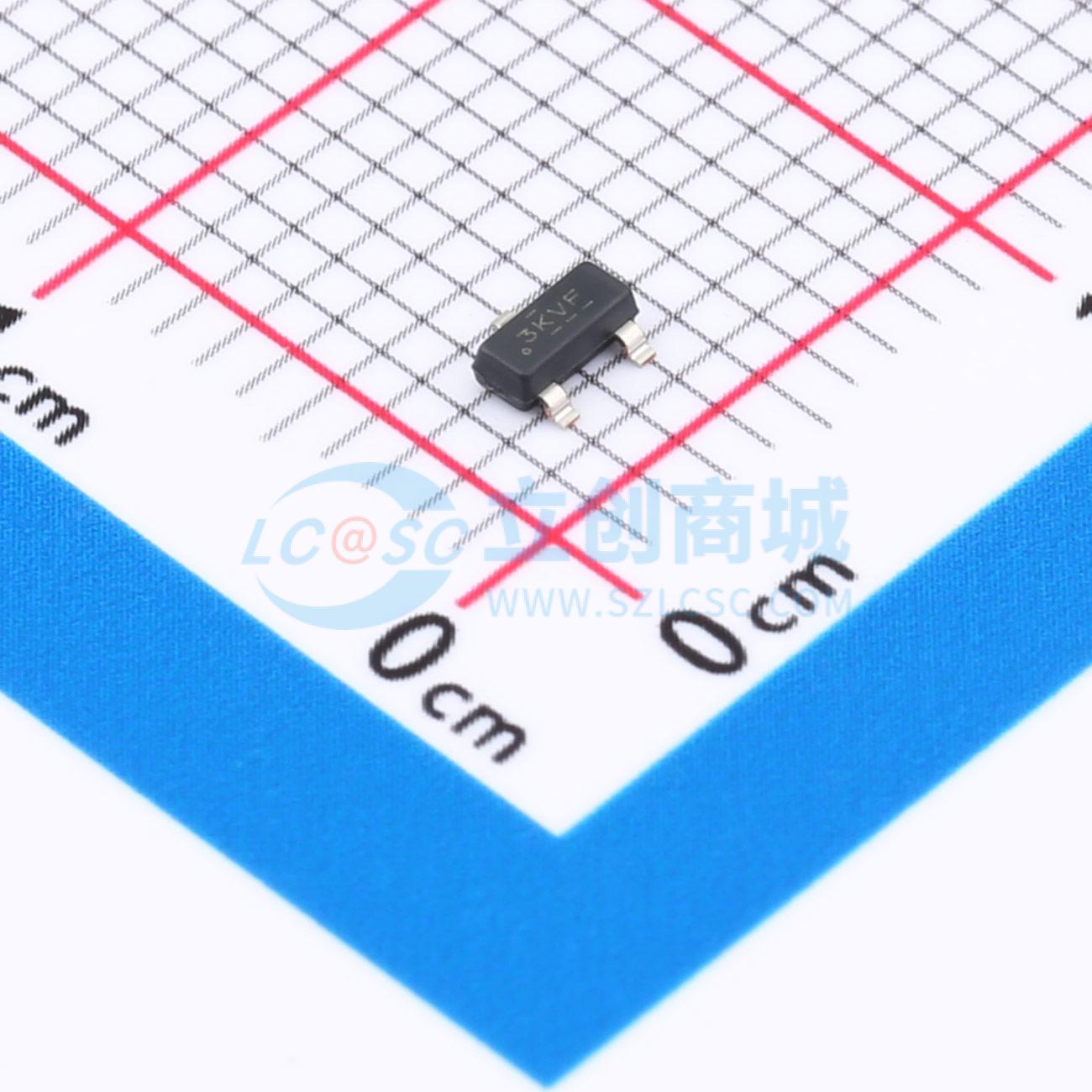

温馨提醒：图片仅供参考，商品以实物为准

TLA431AIDBZR

在所有电容负载下均保持稳定的精密器件编程参考

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLA431 和 TLA432 器件是三端可调节并联稳压器，可在所有电容器负载下保持稳定。这些器件与业界通用的 TL431 和 TL432 引脚兼容，但稳定性更高，可支持所有电容器负载。借助于两个外部电阻器，输出阴极电压可在 Vref (2.495V) 和 36V 之间任意调节。此类器件的有源输出电路具有非常明显的导通特性，因此非常适合用于替代许多应用中的齐纳二极管，例如板载稳压器、可调节电源和开关电源。TLA431 还可用作比较器，用于欠压监控。TLA431 的内部放大器和基准在隔离式光耦合器反激式电源中用作误差放大器。TLA432 器件的功能和电气规格与 TLA431 器件完全相同。TLA431 和 TLA432 器件具有两个温度等级 I 和 Q。此外，这些器件在整个温度范围内提供的基准电压具有良好的稳定性。
品牌名称: TI(德州仪器)
商品型号: TLA431AIDBZR
商品编号: C43133477
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

TLA431 和 TLA432 器件是三端可调节并联稳压器，可在所有电容器负载下保持稳定。这些器件与业界通用的 TL431 和 TL432 引脚兼容，但稳定性更高，可支持所有电容器负载。借助于两个外部电阻器，输出阴极电压可在 Vref (2.495V) 和 36V 之间任意调节。此类器件的有源输出电路具有非常明显的导通特性，因此非常适合用于替代许多应用中的齐纳二极管，例如板载稳压器、可调节电源和开关电源。TLA431 还可用作比较器，用于欠压监控。TLA431 的内部放大器和基准在隔离式光耦合器反激式电源中用作误差放大器。TLA432 器件的功能和电气规格与 TLA431 器件完全相同。TLA431 和 TLA432 器件具有两个温度等级 I 和 Q。此外，这些器件在整个温度范围内提供的基准电压具有良好的稳定性。

商品特性

无需输出电容器
在所有电容负载下均保持稳定
25°C 下的基准电压容差：1% （A 级）
可调节输出电压：Vref 至 36V
工作温度范围：-40°C 至 125°C
典型温度漂移 (TLA43xA)：
- 8mV（I 级温度）
- 11mV（Q 级温度）
低输出噪声
输出阻抗典型值为 0.2Ω
灌电流能力：0.2mA 至 100mA
引脚与业界通用的 TL431 和 TL432 兼容

应用领域

机架服务器电源
工业交流/直流电源
交流逆变器和变频驱动器
伺服驱动器控制模块
笔记本电脑电源适配器设计

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	2.495V~36V
	输出电压	2.495V~36V
	输出电流	100mA

	属性	参数值
	精度	±1%
	电压基准类型	并联
	最小阴极电流调节	200uA
	工作温度	-40℃~+85℃
