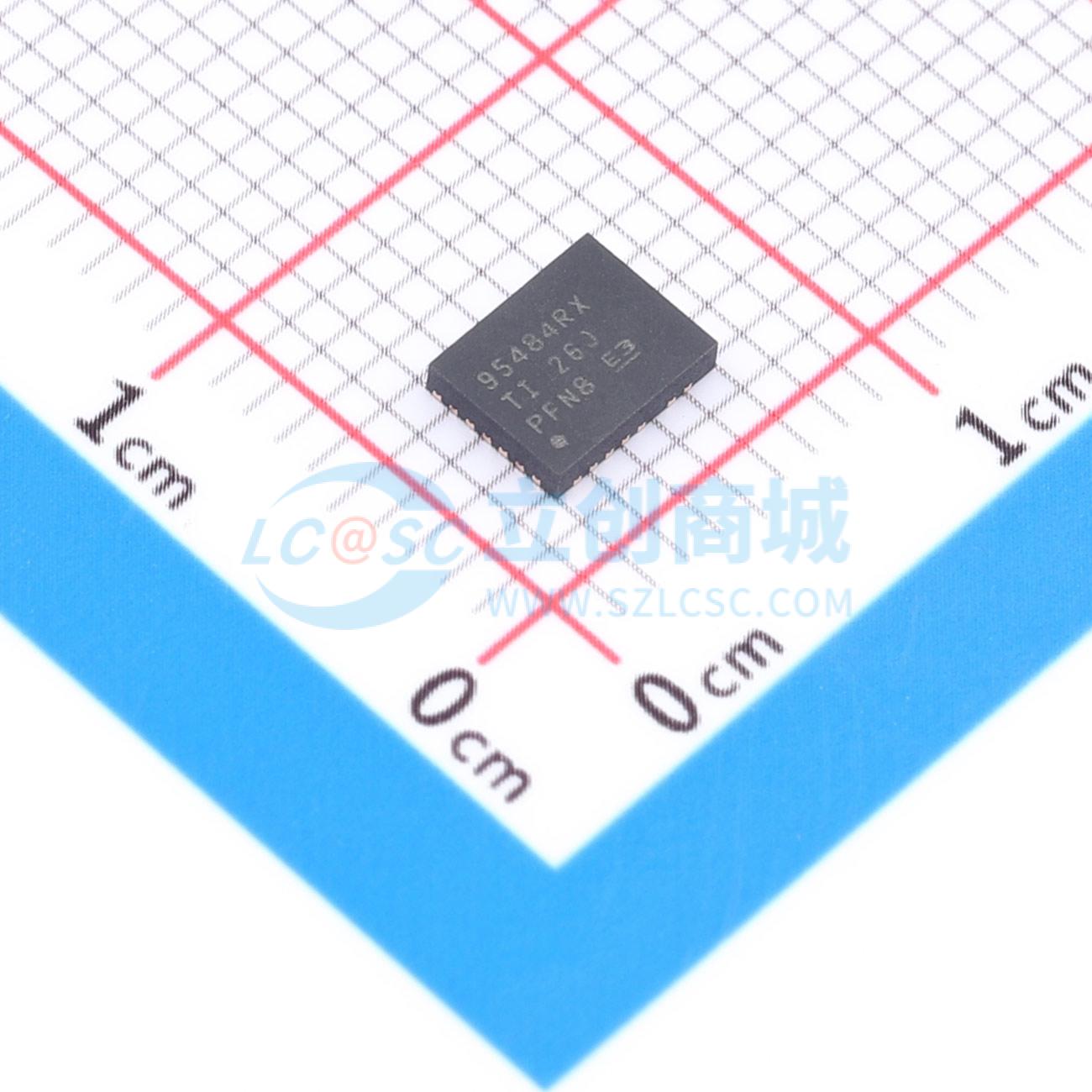

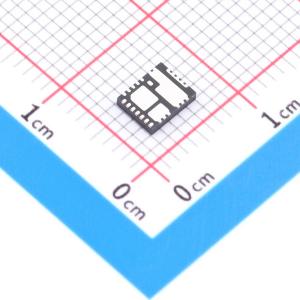

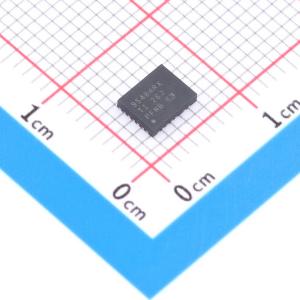

温馨提醒：图片仅供参考，商品以实物为准

CSD95484RWX

同步降压NexFET智能功率级

描述: 专为高功率、高密度同步降压转换器设计，高度优化。集成驱动IC和功率MOSFET，完成功率级开关功能。在5mm×6mm小尺寸封装中实现高电流、高效率和高速开关能力。集成精确的电流感应和温度感应功能，简化系统设计并提高精度。优化了PCB布局，有助于减少设计时间并简化整体系统设计。
品牌名称: TI(德州仪器)
商品型号: CSD95484RWX
商品编号: C42931153
商品封装: QFN-41(5x6)
包装方式: 编带
商品毛重: 0.58克(g)

商品参数

商品概述

CSD95485RWJ NexFET™功率级是针对高功率、高密度同步降压转换器的高度优化设计。该产品集成了驱动IC和功率MOSFET，以完成功率级开关功能。该组合在小巧的5-mm × 6-mm外形封装中实现了大电流、高效率、高速开关能力。它还集成了精确的电流检测和温度检测功能，可简化系统设计并提高精度。此外，PCB footprint已经过优化，有助于减少设计时间，简化整个系统设计。

商品特性

75-A连续工作电流能力
30 A下系统效率超过95%
支持高频工作（最高1.25 MHz）
二极管仿真功能
温度补偿双向电流检测
模拟温度输出
故障监测
兼容3.3-V和5-V PWM信号
三态PWM输入
集成自举开关
优化死区实现直通保护
高密度QFN 5-mm × 6-mm footprint
超低电感封装
系统优化PCB footprint
热增强顶部冷却
符合RoHS要求 – 无铅端子镀层
无卤素

应用领域

多相同步降压转换器
高频应用
大电流、低占空比应用
POL DC-DC转换器
存储器和显卡
台式机和服务器VR12.x / VR13.x V-core同步降压转换器

	属性	参数值
	商品目录	智能功率模块(IPM)
	类型	MOSFET
	配置	半桥
	连续漏极电流(Id)	75A
	工作电压	4.5V~5.5V

	属性	参数值
	开关频率	1.25MHz
	工作温度	-40℃~+125℃
	长度	6mm
	宽度	5mm
	功能特性	带使能
