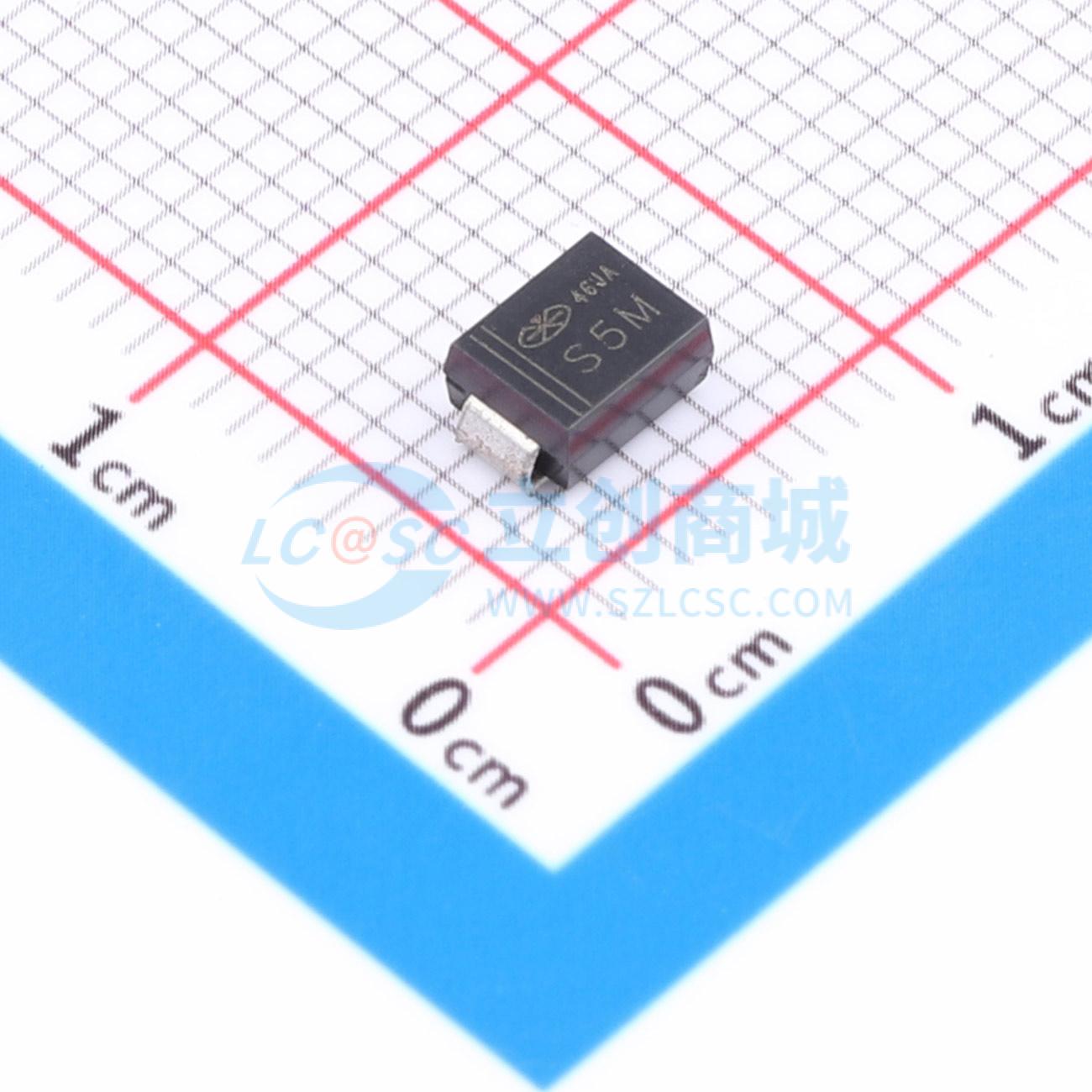

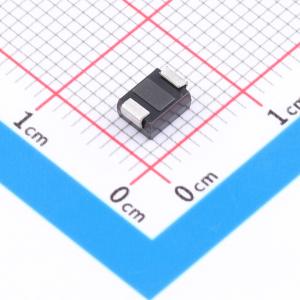

温馨提醒：图片仅供参考，商品以实物为准
S5M
1kV 5A
- 描述
- 正向压降(Vf) 1.1V@5A 直流反向耐压(Vr) 1kV 整流电流 5A 反向电流(Ir) 5uA@1kV 正向浪涌电流(Ifsm) 150A 工作温度 -55℃~+150℃@(Tj)
- 品牌名称
- JUXING(钜兴)
- 商品型号
- S5M
- 商品编号
- C42924192
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.193688克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.1V@5A | |
| 直流反向耐压(Vr) | 1kV |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 5A | |
| 反向电流(Ir) | 5uA | |
| 非重复峰值浪涌电流 (Ifsm) | 150A | |
| 工作结温范围 | -55℃~+150℃ |
商品特性
- 低剖面封装
- 适合自动化贴装
- 玻璃钝化芯片结
- 快速开关以实现高效率
- 高正向浪涌能力
- 高温焊接：端子处可承受260℃/10秒
- 符合RoHS 2002/95/1和WEEE 2002/96/EC指令的组件
- 封装类型：SMB(DO-214AA)
- 外壳：JEDEC DO-214AA模塑塑料外壳，覆盖玻璃钝化芯片
- 端子：镀锡，符合J-STD-002B和JESD22-B102D标准，可焊
- 极性：激光带表示阴极端
- 最大额定值和电气特性在25℃环境温度下测量，除非另有说明
- 单相，半波，60 Hz，阻性或感性负载
- 对于容性负载，电流需降额20%
- 在1 MHz频率和施加4 V D.C.反向电压下测量
- 安装在2.0英寸×2.0英寸（5×5厘米）铜焊盘区域的印刷电路板上
