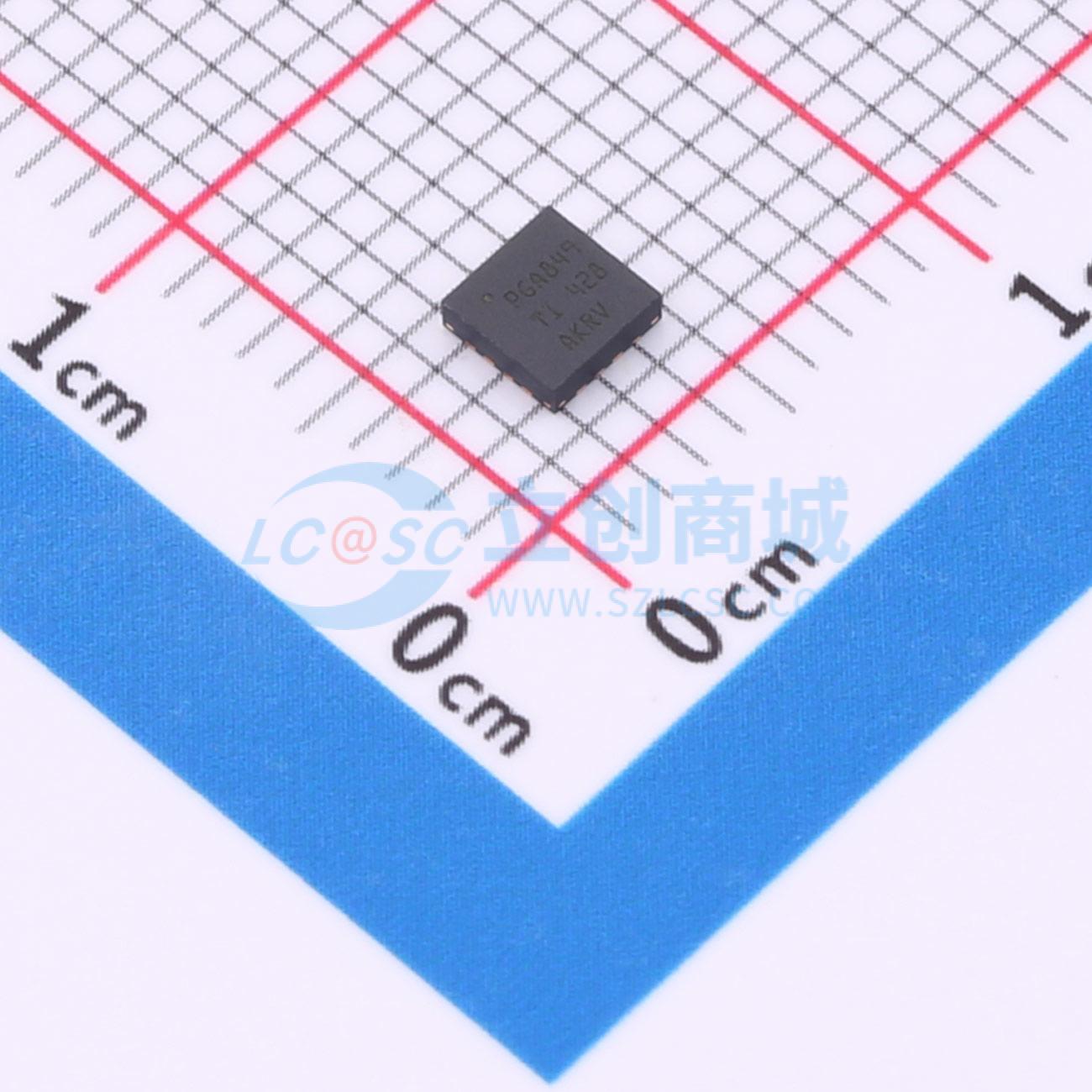

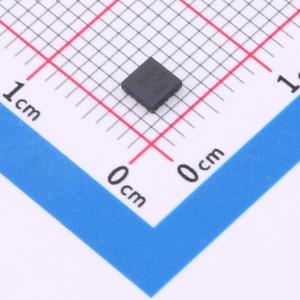

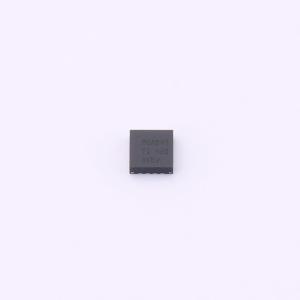

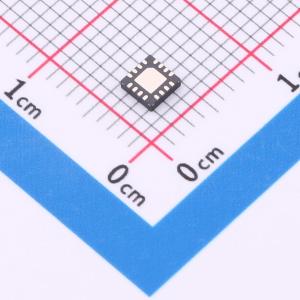

PGA849RGTR
低噪声、宽带宽、可编程增益精密仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PGA849 是一款宽带宽、低噪声、可编程增益仪表放大器，适用于差分到单端转换。PGA849 具有八种二进制增益设置（从 0.125V/V 的衰减增益到最大 16V/V），可以通过三个数字增益选择引脚进行选择。 PGA849 架构经过优化，可驱动采样速率高达 1MSPS 的高分辨率精密模数转换器 (ADC) 的输入，无需额外的 ADC 驱动器。输出级电源与输入级解耦，可保护 ADC 或下游器件免遭过驱损坏。 超β输入晶体管提供超低的输入偏置电流，进而提供 0.3pA/√Hz 的超低输入电流噪声密度，因而 PGA849 成为几乎任何传感器类型的通用选择。低噪声电流反馈前端架构即使在高频下也能提供出色的增益平坦度，得益于此，PGA849 是一款出色的高阻抗传感器读出器件。输入引脚上的集成保护电路可处理超出电源电压高达 ±40V 的过压。
- 品牌名称
- TI(德州仪器)
- 商品型号
- PGA849RGTR
- 商品编号
- C42885988
- 商品封装
- VQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可编程/可变增益放大器(PGA/VGA) | |
| 放大器类型 | PGA | |
| 带宽(-3db) | 10MHz | |
| 压摆率(SR) | 35V/us | |
| 输出类型 | 单端 | |
| 工作温度 | -40℃~+125℃ | |
| 输入失调电压(Vos) | 350uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 增益带宽积(GBP) | 10MHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入偏置电流(Ib) | 500pA | |
| 输入失调电流(Ios) | 0.5nA | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 单电源 | 8V~36V | |
| 双电源(Vee ~ Vcc) | ±18V | |
| 最大电源宽度(Vdd-Vss) | 36V |
商品概述
PGA849 是一款宽带宽、低噪声、可编程增益仪表放大器，适用于差分到单端转换。PGA849 具有八种二进制增益设置（从 0.125V/V 的衰减增益到最大 16V/V），可以通过三个数字增益选择引脚进行选择。 PGA849 架构经过优化，可驱动采样速率高达 1MSPS 的高分辨率精密模数转换器 (ADC) 的输入，无需额外的 ADC 驱动器。输出级电源与输入级解耦，可保护 ADC 或下游器件免遭过驱损坏。 超β输入晶体管提供超低的输入偏置电流，进而提供 0.3pA/√Hz 的超低输入电流噪声密度，因而 PGA849 成为几乎任何传感器类型的通用选择。低噪声电流反馈前端架构即使在高频下也能提供出色的增益平坦度，得益于此，PGA849 是一款出色的高阻抗传感器读出器件。输入引脚上的集成保护电路可处理超出电源电压高达 ±40V 的过压。
商品特性
- 差分至单端转换
- 八个引脚可编程二进制增益 – G (V/V) = 0.125、0.25、0.5、1、2、4、8 和 16
- 低增益误差温漂：±2ppm/°C（最大值）
- 更快的信号处理：
- 高带宽：在所有增益下均为 10MHz
- 高压摆率：6≥√2∨N 时为 35V/μs
- 稳定时间：700ns（到 0.01%）、950ns（到 0.0015%）
- 输入级噪声：G = 16V/V 时为 8.6nV/√Hz
- 可通过滤波器选项实现更好的 SNR
- 在超过电源电压多达 ±40V 时提供输入过压保护
- 输入级电源电压范围：
- 单电源：8V 至 36V
- 双电源：±4V 至 ±18V
- 独立输出电源引脚
- 输出级电源电压范围：
- 单电源：4.5V 至 36V
- 双电源：±2.25V 至 ±18V
- 额定温度范围：-40°C 至 +125°C
- 小型封装：3mm × 3mm QFN
应用领域
- 工厂自动化和控制
- 模拟输入模块
- 数据采集 (DAQ)
- 测试和测量
- 参数测量单元 (PMU)
