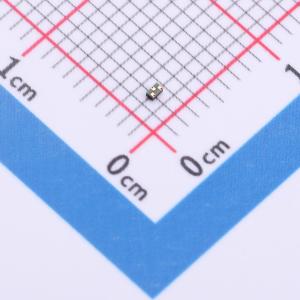

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0H2BFG-QZ
双向 5V 6.25A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0H2BFG-QZ
- 商品编号
- C42878835
- 商品封装
- DFN1006LD-3
- 包装方式
- 编带
- 商品毛重
- 0.0255克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 7V | |
| 峰值脉冲电流(Ipp) | 6.25A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 10V | |
| 反向电流(Ir) | 1nA | |
| 通道数 | 双路 | |
| 类型 | ESD | |
| Cj-结电容 | 0.25pF |
商品概述
超低电容双向静电放电（ESD）保护二极管阵列，属于TrEOS保护系列。该器件采用小型无引脚DFN1006LD - 3（SOT8079LD）表面贴装器件（SMD）层压封装，具有可焊侧沿。该器件旨在保护两条汽车车载网络总线线路免受ESD和其他瞬态现象造成的损坏。
商品特性
- 单线路双向ESD保护
- 超低电容：Cd < 0.25 pF
- 从15 kV开始提供ESD保护（IEC 61000 - 4 - 2）
- 深度回滞特性结合0.35 Ω动态电阻
- 具有可焊侧沿的DFN1006LD - 3封装，针对高速网络优化性能
- 通过AEC - Q101认证/汽车级
应用领域
- 汽车环境中车载网络线路的ESD保护
- 超高速数据线，如USB 3.2或HDMI 2.0
- 汽车低压差分信号（LVDS）
- 汽车多千兆以太网
- 汽车音频/视频监视器、显示器和摄像头
