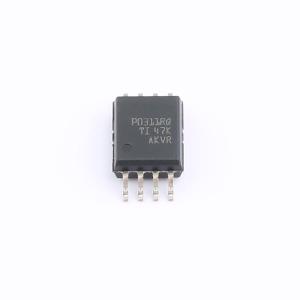

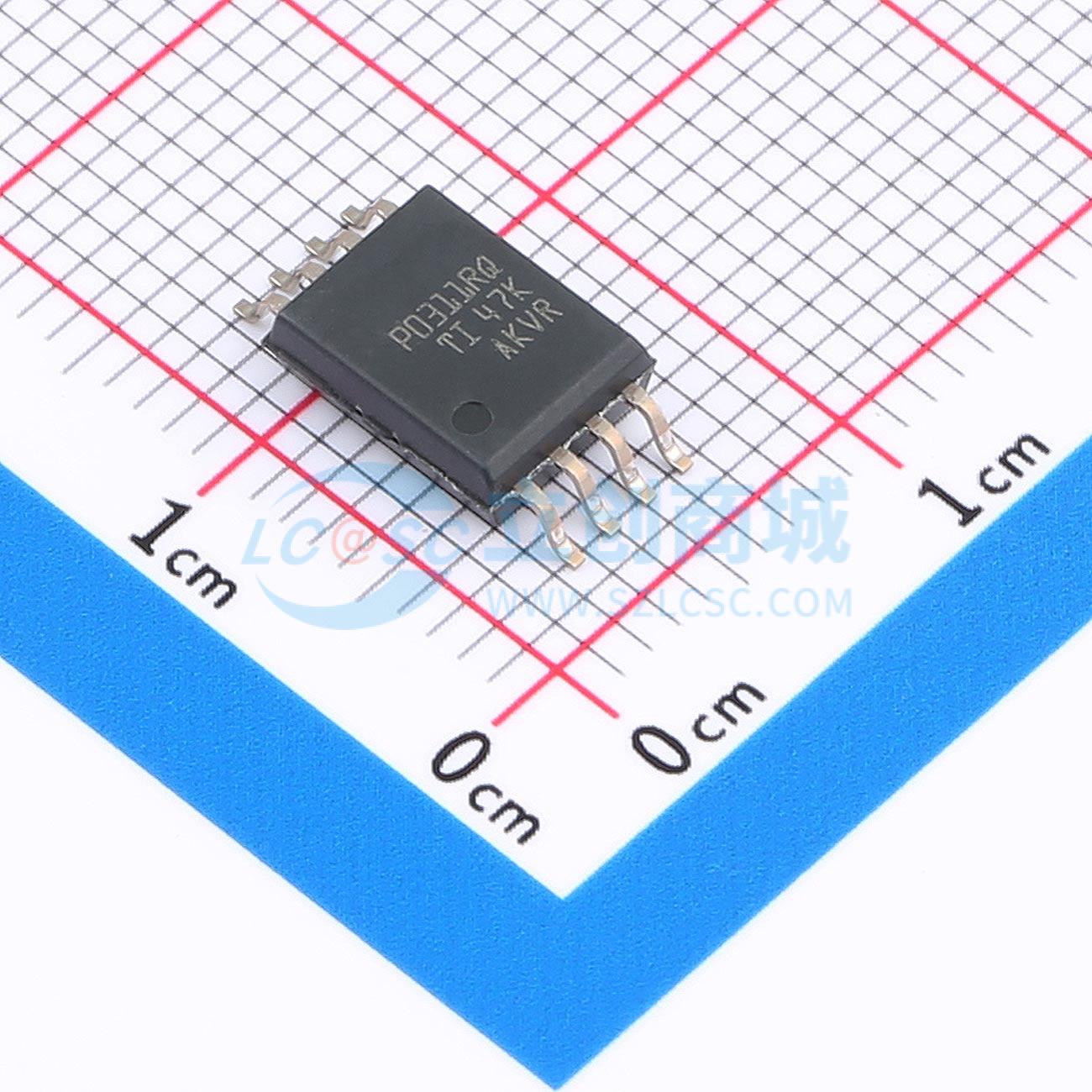

PAMC0311RQDWVRQ1

AMCOx11R-Q1是一款精密的电脑离放大器，具有2.25V高阻抗输入和差分输出。高阻抗输入针对与高阻抗电阻分压器或具有高输出电阻的其他电压信号源的连接进行了优化。 隔离栅将在不同共模电压电平下运行的系统器件隔开。该隔离栅抗电磁干扰性能极强。该隔离栅经过认证，可提供高达5kV_RMS的增强型隔离（DWV封装）和高达3kV_RMS的基础型隔离（D封装）(60s)。 AMCOx11R-Q1输出与输入电压成正比的单端信号。满标量程输出由施加到REFIN引脚的电压来设置。AMCOx11R-Q1的输出设计为直接连接到ADC的输入端。将REFIN连接到与ADC相同的基准电压，以便匹配ADC的动态输入电压范围。 AMCOx11R-Q1器件采用8引脚、宽体和窄体SOIC封装，额定温度范围为 -40°C至 +125°C。

• 符合面向汽车应用的AEC-Q100标准
• 温度等级1： -40°C至 +125°C，TA
• 线性输入电压范围：0.13V至2.25V
• 高输入阻抗：1GΩ（典型值）
• 电源电压范围：
  • 高侧(VDD1)：3.0V至5.5V
  • 低侧(VDD2)：3.0V至5.5V
• 单端输出，与VREFIN成比例
• 基准输入：2.7V至5.5V
• 低直流误差：
  • 失调电压误差：±1.5mV（最大值）
  • 失调电压温漂：±30uV/°C（最大值）
  • 增益误差：±0.25%（最大值）
  • 增益漂移：±40ppm/°C（最大值）
  • 非线性度：0.05%（最大值）
• 高CMTI：50V/ns（最小值）
• 低EMI：符合CISPR-11和CISPR-25标准
• 隔离等级：
  • AMC0211R-Q1：基础型隔离
  • AMC0311R-Q1：增强型隔离
• 安全相关认证：
  • DIN EN IEC 60747-17 (VDE 0884-17)
  • UL1577

• 牵引逆变器
• 车载充电器
• 直流/直流转换器
